Канализация в частном доме — инструкция, как сделать своими руками без ошибок!

Виды систем канализации

Существует несколько видов системы сбора отходов: центральная, накопительная, дренирующая, фильтрационная.

Центральная. Сточная труба дома подсоединяется к общей канализационной сети, по которой органические отходы собираются в городском коллекторе.

Далее стоки фильтруются, проходя несколько степеней очистки и уже безопасная вода попадает в местный водоем. За пользование домовладелец ежемесячно платит деньги.

В зависимости от расстояния центрального трубопровода до дома, принимается решение о целесообразности использования автономной или центральной системы канализации

Накопительная система – современный прототип выгребной ямы. Главным отличием является полная герметичность точки сбора отходов. Она может быть: бетонная, кирпичная, металлическая, пластиковая. Для этого на удаленном от жилого строения участке земли выкапывается ров для емкости.

Принцип работы накопительной системы сводится к сбросу органических соединений в герметичную емкость. Когда она наполняется, содержимое выкачивается ассенизаторской машиной.

Эта схема устройства индивидуальной канализации в частном доме получила широкую популярность благодаря невысокой стоимости.

Самая простая схема установки – это септик с дренажным колодцем. Он представляет собой своего рода золотую середину между строительными затратами и периодичностью чистки (+)

Дренирующий септик процесс сбора отходов аналогичен накопительному резервуару. Единственное отличие – отсутствие дна емкости. Это позволяет отстоявшейся воде уходить в грунт через дренирующую подушку. Дренажный колодец изготавливается из бетона или красного кирпича.

Фильтрационные установки монтируются на участках с большим водопотреблением. Вся система имеет от 1 до 4 емкостей, расположенных под землей. Первые три резервуара служат для сбора и последовательной чистки органики. Последняя емкость выполняет окончательную очистку.

По сути, фильтрационная установка сочетает элементы трех предыдущих типов канализации. В зависимости от производителя, элементы установки оборудуются разными системами очистки, позволяющими учесть местные условия.

Фильтрационный септик Танк. Такая установка занимает большую площадь участка. Высокий процент очистки не потребует вызова ассенизаторов в ближайшие 10 лет (+)

Если вы строите загородный дом и ломаете голову над тем, как обустроить канализацию, предлагаем ознакомиться с этапами монтажа самой эффективной и доступной системы – септика с дренажным колодцем.

Правильное расположение главных узлов канализации

Общая система канализации дома зависит от обустройства каждого элементам системы. Чтобы выбрать накопитель для стоков, необходимо учитывать количество членов семьи и подведенных приборов сантехники, от которых сливается использованная вода в доме, бане либо гаража и т.д.

Типы канализации определяются в зависимости от места положения и функций, которые они выполняют:

1. Внутренняя система канализации представляет собой трубы, проведенные от приборов сантехники до улицы.
2. Наружная система канализации представляет собой сеть труб, идущих от жилых и подсобных помещений к очистным сооружениям.
3. Очистные сооружения, накопительные колодцы, поле фильтрации.

На этапе проектирования внутреннего плана канализации необходимо продумать особенности устройства наружных сетей и тип очистного сооружения. Канализационная система частного дома также включает ливневки, которые отводят от сооружений, дорог по желобам стоки от дождей, таяния снега.

Общие принципы проектирования

В идеале система стоков должна закладываться еще на этапе проектирования постройки. Но обустройство санузла, способного обеспечить городской уровень комфорта, можно вполне организовать и в старом здании.

Отлично, если есть возможность подключить коммуникации к централизованной поселковой или городской магистрали. За неимением таковой решать задачу придется путем создания автономной канализации.

Основные этапы работ в обоих вариантах при прокладывании коммуникаций внутри здания будут идентичны; разница только в организации отведения стоков за пределами постройки

1. Внутридомовая система. Ее составляющими компонентами выступают водоприемники и трубопроводы. Если это двух- или трехэтажный дом – то система включает вертикальный стояк с подключенными к нему посредством фасонных частей горизонтально проложенными трубами, которые подведены к сантехническим приборам.
2. Наружная система. Представлена горизонтально проложенным под определенным уклоном трубопроводом. Он принимает стоки из внутридомовых труб и отводит их к автономному очистному сооружению либо к централизованной магистрали.

При обустройстве канализации в строящемся доме монтаж санузлов и кухни стоит проектировать в одной части здания, размещая их ближе к стене, где канализация выходит на улицу.

Проектируя отведение стоков в двухэтажном здании, для упрощения монтажа и уменьшения количества стояков располагайте санузлы друг над другом (+)

Если в доме предполагается разместить несколько санузлов, смонтировав сложную канализационную систему, для обеспечения бесперебойности работы потребуется задействовать мощный канализационный насос. Установка этого агрегата будет актуальна и в том случае, если участок не имеет никакого уклона.

Основные моменты, которые стоит учитывать при планировании наружной канализации:

1. Ландшафт участка. Для обеспечения беспрепятственного стока отработанной жидкости выгребная яма или септик должны располагаться в нижней точке участка.
2. Тип грунта и уровень залегания подземных вод. От этого параметра зависит выбор типа очистной конструкции и глубина заложения наружного трубопровода.
3. Площадь и расположение участка. Необходимо обеспечить возможность доступа для проведения ремонтных мероприятий и подъезда ассенизаторской техники.

При проектировании внутренней канализации следует учитывать, что горизонтальные трубы от приборов к стояку должны проходить под уклоном.

По нормативам трубы D 50 мм наклоняют по 3 см на каждый погонный метр; для труб D 100-110 мм выдерживают угол наклона в 2 см на каждый погонный метр

В среднем протяженность трубопровода от слива до вертикального стояка составляет порядка 3 м. По нормам, самый дальний сантехнический прибор может быть удален от стояка на 5 м. Расстояние точки подключения от унитаза до стояка – 1 м.

С сооружением внутренней канализации можно справиться собственными руками:

Полезные мелочи и практические советы

• Мокрые помещения (кухня, ванная) разумно располагать рядом и одновременно как можно ближе к центральному стояку. Это поможет сократить длину канализационных коммуникаций до стояка, что облегчит установку и дальнейшее обслуживание.
• Объемный проект (бассейн, баня, сауна), дополнительная сантехника означают большой объем стоков. Потребуется тщательно проектированная схема подачи и отвода воды, дополнительные стояки и септики, подключение насоса.
• Трубы для канализации в частном доме можно располагать под полом, в стенах или прокладывать поверху. Возле мойки, в душе и в унитазе устраивается гидрозатвор, благодаря которому посторонние запахи не смогут проникнуть в помещения.
• Недопустимо произвольно менять уклон. Его увеличение приведет к ухудшению самоочистки системы и появлению сильных шумов. При уменьшении уклона замедляется ток воды, что чревато засором.

Контроль уклона при прокладке канализацииИсточник remontik.org

Сложный рельеф участка создает дополнительные проблемы для прокладки трубопровода с уклоном. В таком случае строят аксонометрическую схему, позволяющую определить положение элементов канализации в пространстве. Если сложные места нельзя обойти, выходом станет установка насоса.

Наглядно про некоторые нюансы канализации на видео:

Заключение

Грамотно спроектированная и организованная система канализации поможет создать  необходимый минимум комфорта для обитателей дома. Достижению этой достойной цели способствует привлечение профильных специалистов

И неважно, деревянный ли это дом или кирпичный – принципы работы системы везде одинаковы

Готовые решения или монтаж канализации своими руками?

При заказе очистных сооружений в специализированных фирмах все расчеты проводятся на стадии выбора конкретной модели устройства. Если же планируется прокладка канализации в частном доме своими руками и опыта подобных работ нет, лучше остановиться на использовании готовой емкости для канализации или подготовленную к сбору систему.

При этом так или иначе придется выполнять ряд подготовительных работ – отрывку котлована, устройство уплотняющей и выравнивающей грунт подушки, монтаж камер и труб, их засыпку гравийно-песчаной смесью для гарантированного сохранения положения камер.

Также обязательно выполняются работы по гидро- и теплоизоляции септиков и труб, устраивается вентиляционная система. Правильность монтажа в этом случае не гарантирована, поэтому сложные очистные сооружения лучше монтировать профессионалам.

Монтаж канализации своими руками более реален в варианте септика (или нескольких септиков) из бетонных колец.

Ниже показана схема автономной канализации для частного дома своими руками с использованием трех колодцев из бетонных колец. Для каждого из них выполнена подушка (для последнего – дренирующая, нижнее кольцо без дна), установлены трубы сообщения, выполнено поверхностное утепление и люки для обслуживания.

Схема автономной канализации для частного дома с использованием трех колодцев из бетонных колец

При выполнении этой схемы обязательно соблюдение необходимого уклона трубы сообщения и правильное расположение ее по отношению к верху колодцев.

После первичного монтажа колец производят их изоляцию.

Особенно тщательно защищают стыки между кольцами, поскольку именно здесь наиболее вероятны течи.

Если необходим большой объем емкостей и необходимо значительно заглубить их в землю, верхнюю часть (фактически выход к люку) можно выполнить из кирпичной кладки. Ее изоляция производится не менее тщательно, чем для самих колодцев. Лучше выбрать обмазочный вариант.

Для лучшего понимания процесса монтажа канализации на даче своими руками из бетонных колец советуем посмотреть небольшое видео.

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика

Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения. Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира

Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
3. Измеряется высота траншеи с обеих сторон до троса.
4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

• Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.
• В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
• Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
• Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
• Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

• Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
• Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
• К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.

Расчет количества сточных вод

Разбираясь, как сделать канализацию в частном доме, необходимо просчитать примерный объем сточных вод.

При этом учитывается нормальное водопотребление точек забора воды и количество людей (для определения объема биологических отходов).

В целом предполагается 0,5…0,9 кубометра отходов на одного человека в сутки. Таким образом, если в семье 3 человека, минимально допустимый объем септика или фильтрующего колодца составит 2 кубометра, для шести – уже 4 куб.м. А если вспомнить, что фильтрация происходит не мгновенно, а в течение 3 суток (в среднем), то для семьи потребуется объем 6…12 кубов.

Таким образом, при расчете пластикового септика или модели из бетонных колец стоит ориентироваться не меньше, чем на 10 кубометров.

Устройство канализации в частном доме своими руками: поэтапная инструкция

Весь процесс сооружения канализации можно легко поделить на несколько последовательных этапов.

Подготовительный этап

На этом этапе чертят общий чертеж всей системы

Особое внимание уделяют внутридомовым коммуникациям. Это сильно поможет в расчетах потребности труб и других деталей

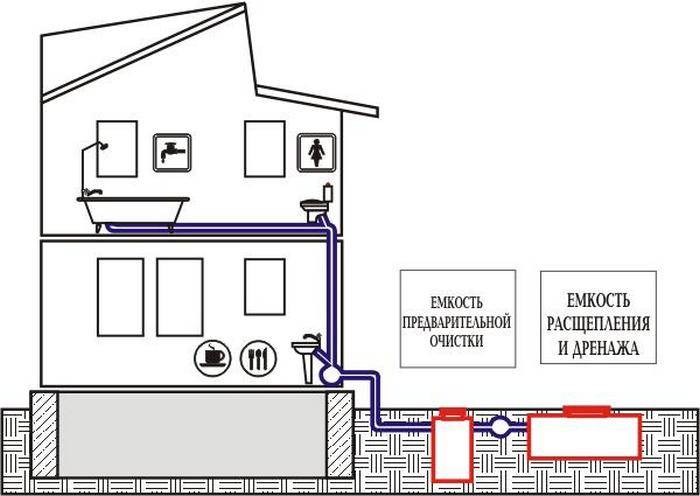

Схема внутренней канализации в частном доме

Подводка к стояку чаще всего производится трубами 50 мм в диаметре. Сам стояк и горизонтальные трубы, идущие на выход из дома, делают 100 – 110 мм в диаметре. Фановая труба делается аналогичной по диаметру стояку, а зачастую просто является его продолжением. Исходя из этого, подсчитывают необходимое количество труб разных диаметров.

Для соединения внутренней системы с внешней, а также для устройства наружных коммуникаций, применяют гофрированные трубы. Это обеспечивает надежность при подвижках грунта, так как ребра жесткости предотвращают деформацию. Необходимо учитывать, кроме того, устойчивость к химическим загрязнителям, надежность и удобство всех соединений, рельеф внутренней поверхности, который должен быть гладким.

Виды труб, используемые для монтажа внешней и внутренней канализации частного дома

Подготовка инструмента. Какая бы схема, глубина укладки канализации в частном доме не была, для реализации проекта требуется специальный инструмент:

• пила для пластика. Она называется «подрезная» и нужна для урезания труб по размерам;
• острый нож для срезания заусениц на срезах и создания фаски на концах трубы;
• комплекты монтажных резиновых уплотнителей.

Инструкция по распиливанию и соединению пластиковых канализационных труб

Подготовка фасонных частей. Для монтажа канализации недостаточно иметь только трубы. Нужны еще и разнообразные фасонные части для их соединения:

• отводы, которые предназначены для формирования углов. Бывают 45 или 90 градусов. На концах они имеют раструбы с уплотнителями для плотного соединения труб;
• переходные отводы предназначены для создания переходов между двумя трубами одного диаметра;
• тройные или четверные соединительные фитинги, с помощи которых реализуют разветвление трубопровода;
• переходные муфты обеспечивают плавный переход между трубами различных диаметров.

Виды канализационных соединений

Основной этап монтажа внутренней канализации

Монтаж канализации своими руками в частном доме, видео которого можно без труда посмотреть, не является особо сложной работой, если все расчеты и приготовления сделаны правильно. Вначале устанавливают вертикальные стояки в нужном количестве. Чаще всего их прокладывают от цоколя до крыши, совмещая таким образом с вентиляцией.

Место для установки стояков выбирают ближе к унитазам, так как они должны находиться не далее 1 м от стояков. Если два унитаза расположены на одной вертикальной линии, а сам дом имеет небольшую горизонтальную площадь, то достаточно будет установить всего один стояк. Самый дальний сантехнических прибор должен быть удален от него не более, чем на 5 м.

Монтаж канализации частного дома своими руками

К стояку подсоединяют подводные трубы. В первую очередь подключают трубы унитазов. Они должны быть ниже остальных. Затем присоединяют все остальные боковые ответвления. Допускается на один подвод устанавливать несколько сантехнических приборов. При этом толщина подводящей трубы должна браться с учетом их общей производительности.

Подключение сантехнических приборов через сифоны является заключительным этапом сооружения внутренней системы канализация своими руками в частном доме. Видео этого процесса обычно снабжают комментариями по присоединению сифонов и их назначению. Способы монтажа, схема, глубина укладки наружной канализации в частном доме зависят от выбранного типа утилизации стоков, свойств грунтов и поведения грунтовых вод. Поэтому рассматривать их необходимо в контексте конкретных обстоятельств.

Не рекомендуется стыковать трубы канализации под углом 90°

Грамотно выполненное проектирование и правильный монтаж канализации обязательно обеспечит ее бесперебойную работу. Безаварийность и надежность системы зависит от качества ее сборки, выполнить которую можно только зная необходимые инструкции. Они были подробно изложены выше.

Последовательность работ при монтаже внутренней канализации

Монтаж канализационной системы внутри дома осуществляется в следующем порядке:

Во-первых, устанавливают стояки, выводя их концы на кровлю и в подвал. Они должны проходить в непосредственной близости от унитазов. В подвале их соединяют с наклонной трубой, выходящей наружу в емкость септика, а верхние концы оставляют открытыми или снабжают обратными клапанами.

Во-вторых, подводят к стояку подводы от унитазов. Они должны быть отдельными.

В-третьих, подсоединяют к стоякам подводки от других устройств выше входов унитазов.

В-четвертых, устанавливают на все приборы сифоны.

В-пятых, соединяют сифоны с подводками.

На этом можно считать монтаж внутренней системы канализации оконченным

Важно, чтобы все стыки были плотными, а все трубы жестко крепились к стенам или перекрытиям, а их расхождение было бы исключено

В заключение скажем, что правильно спроектированная и собранная канализация будет работать все положенное ей долгое время без серьезных проблем.

Необходимое оборудование

Когда человек уже определился с выбором источника, тогда с уверенностью можно приступать к составлению расчетов и чертежей. Первое, что нужно сделать – это определиться с выбором оборудования.

Насос

Для начала нужен насос, который является как «мозгом», так и «сердцем» системы водоснабжения. Поэтому на его покупке не стоит экономить. Выбирать насос необходимо с расчетом динамического уровня воды плюс сорок метров и плюс 20%, чтобы увеличить давление.

Трубы

Они являются «артериями», без которых невозможно подать воду в кран. Для не очень глубоких скважин, а также для укладки в землю подойдут полипропиленовые трубы. Они выдерживают давление до десяти атмосфер. А те, которые предназначены для и холодной, и горячей воды, выдерживают уровень давления до двадцати атмосфер. Покупая трубы для водоснабжения нужно учесть и другие тонкости.

Вот основные моменты, на которые стоит обратить внимание:

Если взять трубы, имеющие толстые стенки, то они могут немного заузить проход, и насос будет от этого работать с большей нагрузкой

Производя монтажные работы своими руками, нужно с особым вниманием следить за запайками, чтобы не пришлось вынимать весь ствол с насосом, полным воды. При сильных морозах работать с трубами невозможно

Муфты нужно покупать от того же производителя, что и трубы.

• Обязательно необходимо ознакомиться с инструкцией по эксплуатации, чтобы знать, сколько нужно нагревать и охлаждать их.
• Нельзя паять грязные или мокрые трубы, их нужно очистить и высушить, и лишь затем приступать к работе.
• Если соединения комбинированные, то устанавливать их нужно на лен и герметик.
• Испытывать трубы под давлением нужно, только установив и загрузив насос на глубину.

Металлические фитинги

Это неотъемлемые элементы системы водоснабжения. К ним относятся обратный клапан, который устанавливается на самом выходе насоса, металлические или пластиковые вентили, разные муфты, тройники и другие элементы.

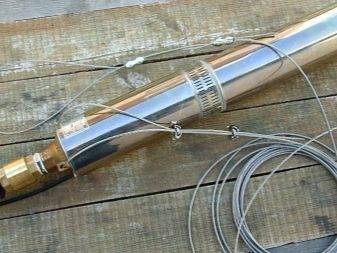

Трос страховочный

Сам насос буквально висит на трубах, а трос используется как страховка, а также помогает при опускании и поднятии его. Чем глубже будет находиться насос, тем толще должен быть диаметр троса. Если глубина расположения около тридцати метров, то трос должен быть диаметром до 3 миллиметров. Более тридцати метров – диаметр троса должен быть до 5 миллиметров.

Гидроаккумулятор

Покупая мембранный бак, необходимо рассчитывать количество людей, которые проживают в доме. Обычно покупается бак на 50 литров.

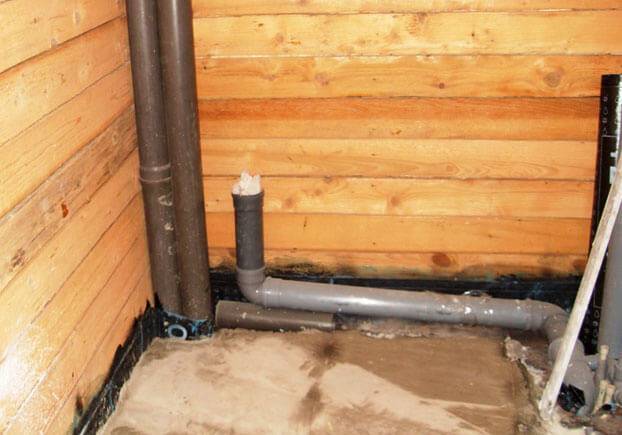

Внутренняя канализация своими руками

К ее элементам относятся:

• стояки канализации;
• отводящие трубы;
• сантехнические приборы (унитазы, раковины, сливные бачки и т.д.);
• фановая труба (вывод канализации, обеспечивающий ее вентиляцию).

При обустройстве внутренней канализации необходимо пользоваться следующими принципами:

1. Перед тем как сделать канализацию в деревянном доме, нужно выполнить разводку труб, обеспечивающих отвод стоков от сантехники. Под унитазом обычно устанавливается 100-мм труба, что обуславливается наличием крупных фракций отходов. Для другой сантехники вполне достаточно труб диаметром 50 мм.
2. Каждый поворот канализационного трубопровода должен оборудоваться ревизией, чтобы в случае необходимости систему можно было прочистить.
3. Все сливные трубы должны в итоге подключаться к одному стояку.
4. Выбирая трубы для канализации, стоит остановиться на пластиковых изделиях. Трубы и фасонные элементы из пластика довольно дешевы, имеют отличные эксплуатационные показатели, поэтому их популярность растет с каждым днем. А сборка канализации из пластиковых труб не отличается особой сложностью.
5. Монтаж канализации в деревянном доме должен выполняться аккуратно. Разводка обычно устанавливается в перекрытиях. При монтаже нужно следить за тем, чтобы несущие балки оставались неповрежденными. Кроме того, при проектировании канализации деревянного дома необходимо учитывать усадку материалов. Также нередко устанавливаются канализационные насосы, в зависимости от необходимости.
6. Трубы лучше всего крепить на подвижном соединении, иначе усадка здания приведет к деформации канализационной системы. После обустройства конструкции стыки труб герметизируются, и все элементы закрепляются.
