Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Особенности устройства водяного теплого пола со стяжкой

При выборе этого способа укладки, стоит помнить что вес 1 м² многослойного пирога может достигать четверти тонны. Поэтому водяной теплый пол со стяжкой монтируется только при наличии крепкого основания.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

В первую очередь подготавливается черновое основание — его очищают от старой стяжки и выравнивают. Если есть значительные дефекты, углубления и трещины заделывают ремонтным раствором. На несущественные шероховатости можно не обращать внимания. Главное, при устройстве водяного теплого пола под плитку выровнять поверхность точно по уровню.

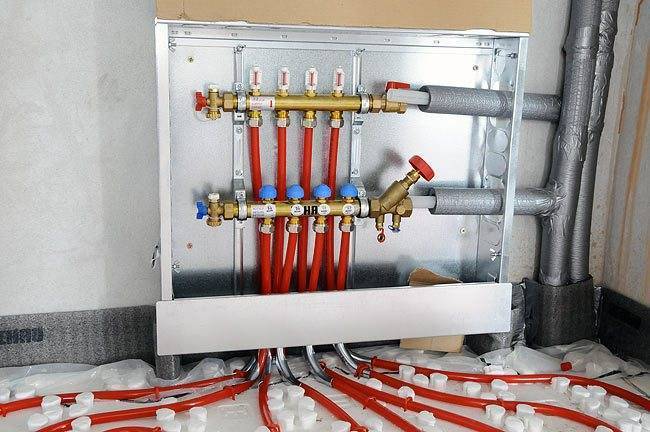

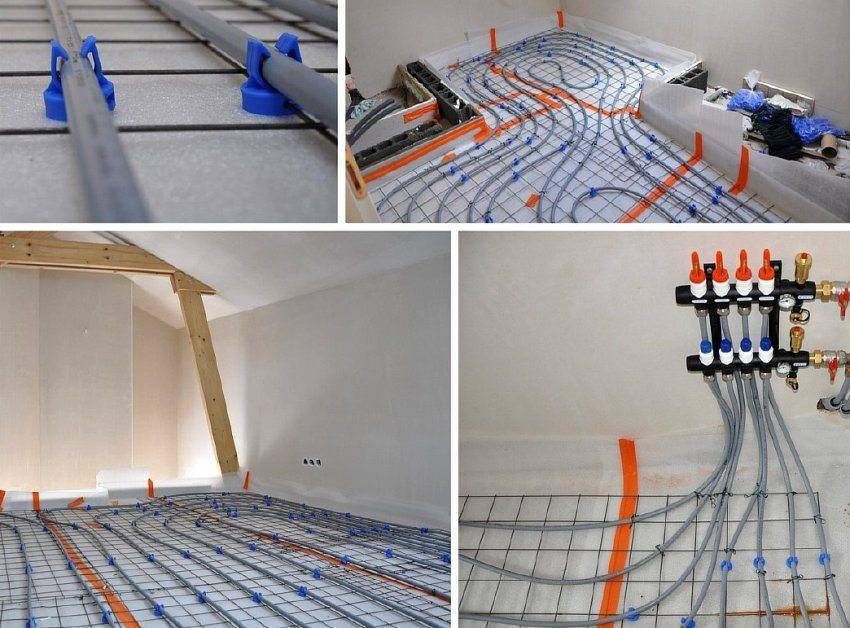

Также сразу рекомендуется установить коллекторный шкаф, в котором будет находиться распределительный узел. Эта система отвечает за распределение теплоносителя по контурам, а также позволяет регулировать его подачу и температуру.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

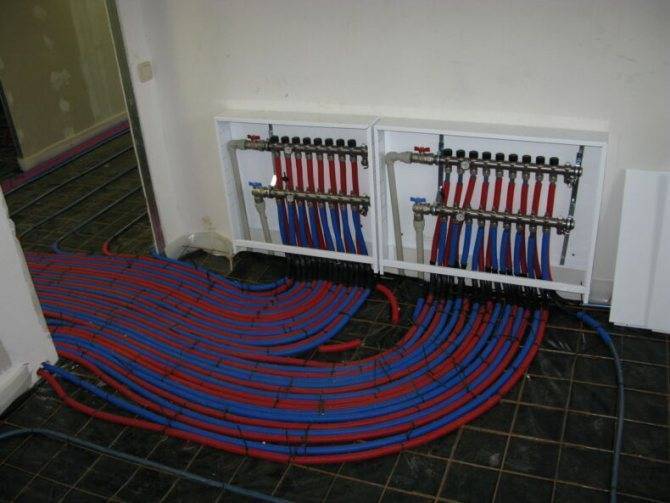

Если есть возможность, шкаф с коллектором можно заглубить в стену, сделав под него нишу глубиной в 20-25 см.

Укладка пирога

Первым слоем обязательно укладывается гидроизоляция, предназначенная не только для защиты пирога от проникновения влаги от основания, но и предупреждения возможных протечек при аварии в системе отопления. Обычно используется самый практичный и недорогой материал — плотная полиэтиленовая пленка толщиной 0,2-0,5 мм. Укладывают ее внахлест с заступом на 10-15 см, полосами вдоль самой длинной стены. Стыки материала проклеивают скотчем. Также захватывают нижнюю часть стены, где пленка закрепляется с помощью строительного степлера.

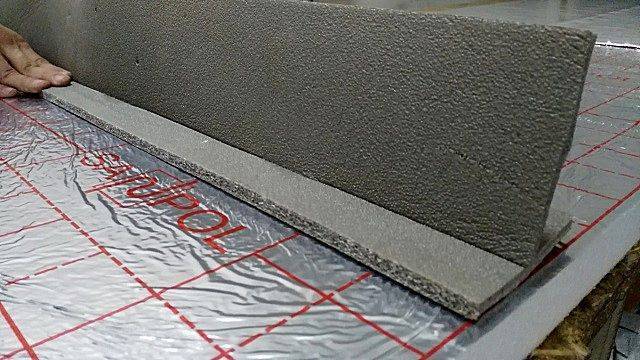

Кроме того, по периметру помещения необходимо проложить демпферную ленту, которая будет компенсировать расширение стяжки при ее нагреве.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Следующий этап — укладка теплоизоляционного материала, в качестве которого могут использоваться:

  • Пенополистирольные плиты. Имеют хорошую прочность и высокие теплоизоляционные свойства. Используются, если помещение находится над грунтом или неотапливаемым подвалом.
  • Фольгированные подложки. Применяются в случае, когда нижнее помещение теплое.

В большинстве случае для теплоизоляционного слоя выбирают плиты из пенополистирола. Они удобнее в укладке и имеют более длительный срок службы. Кроме того, сегодня предлагаются маты со специально сделанными бобышками, которые надежно фиксируют трубы контура без использования дополнительного крепежа.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

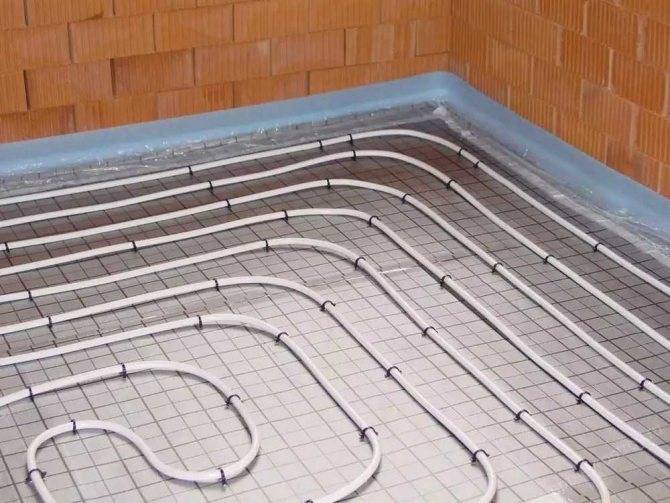

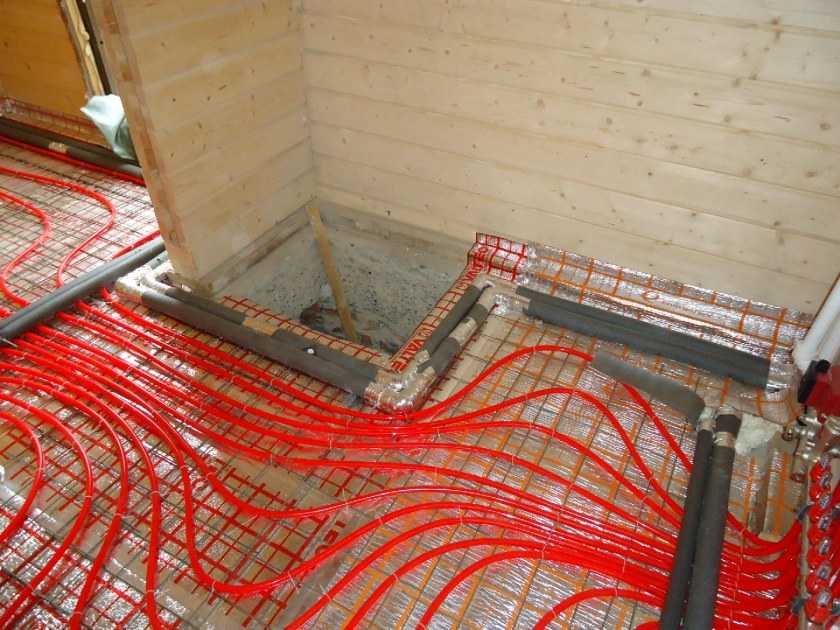

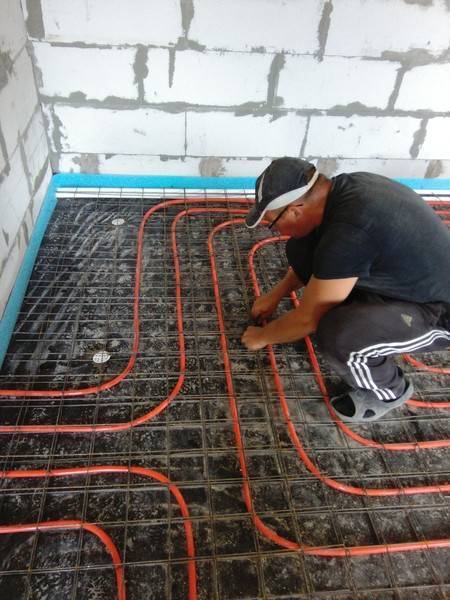

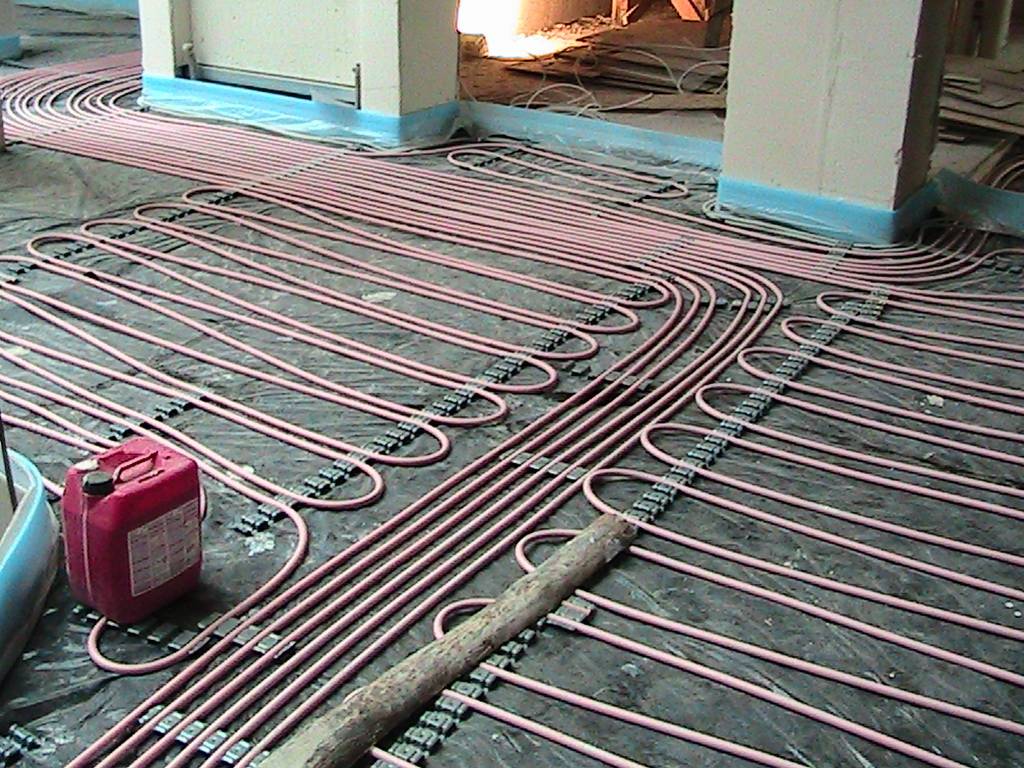

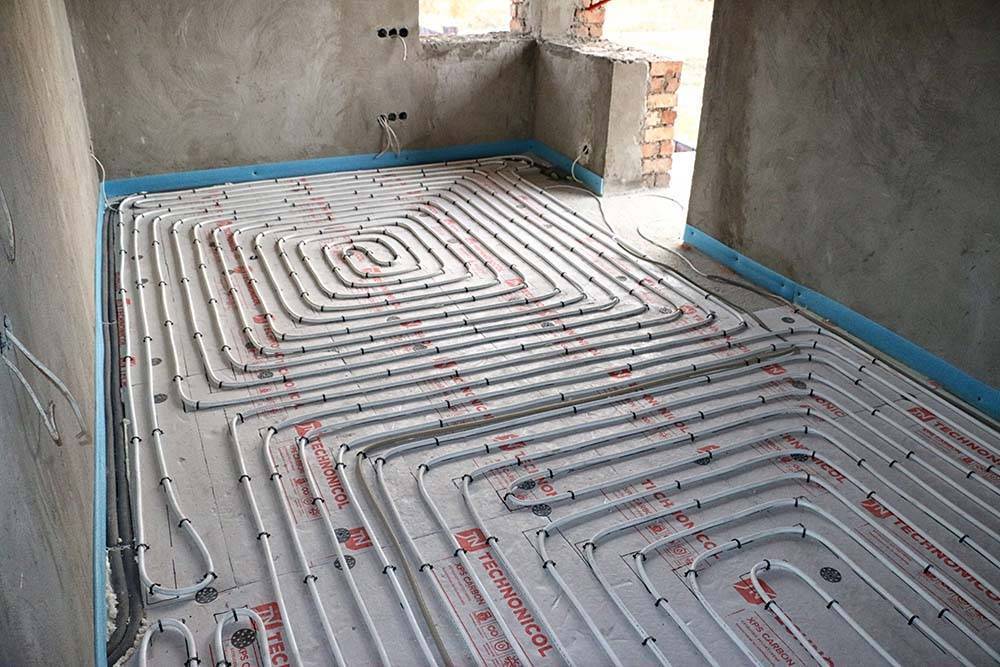

Прокладка греющих контуров

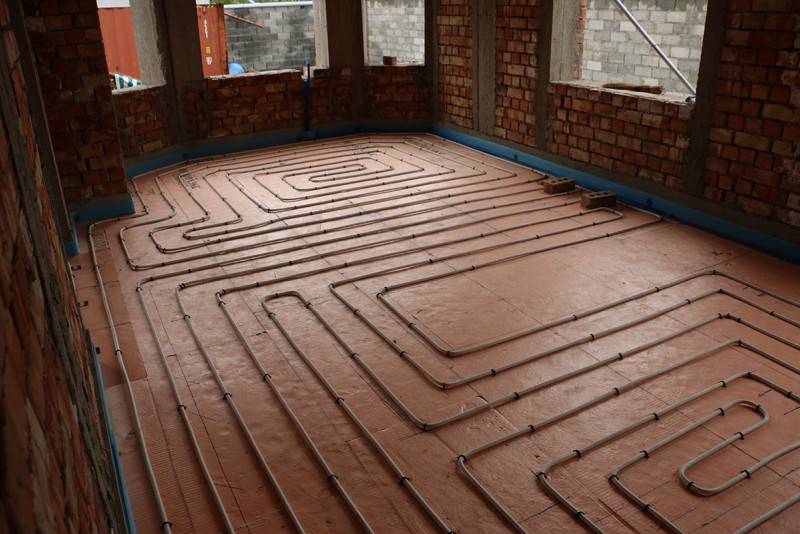

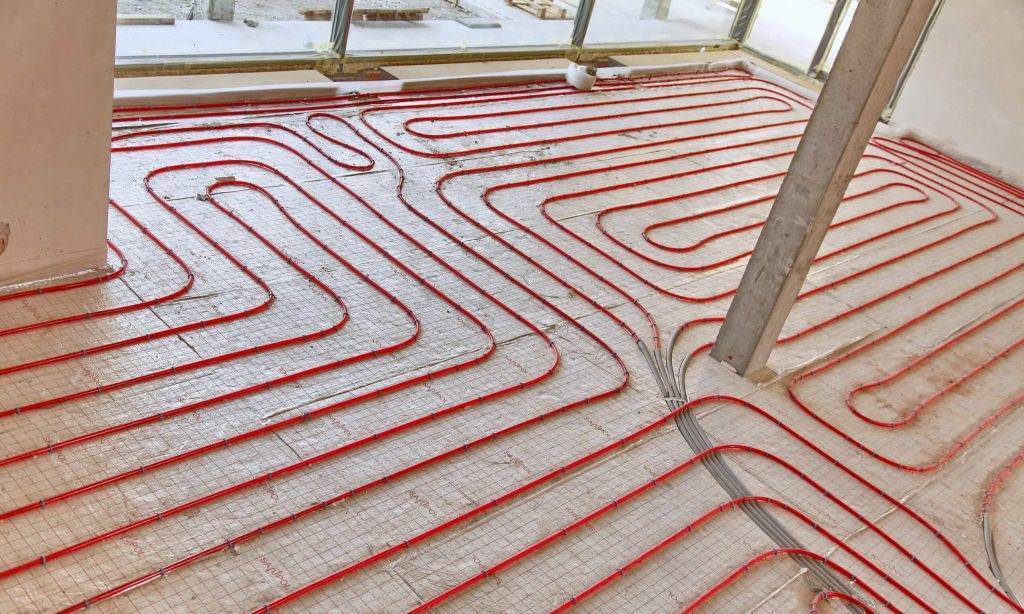

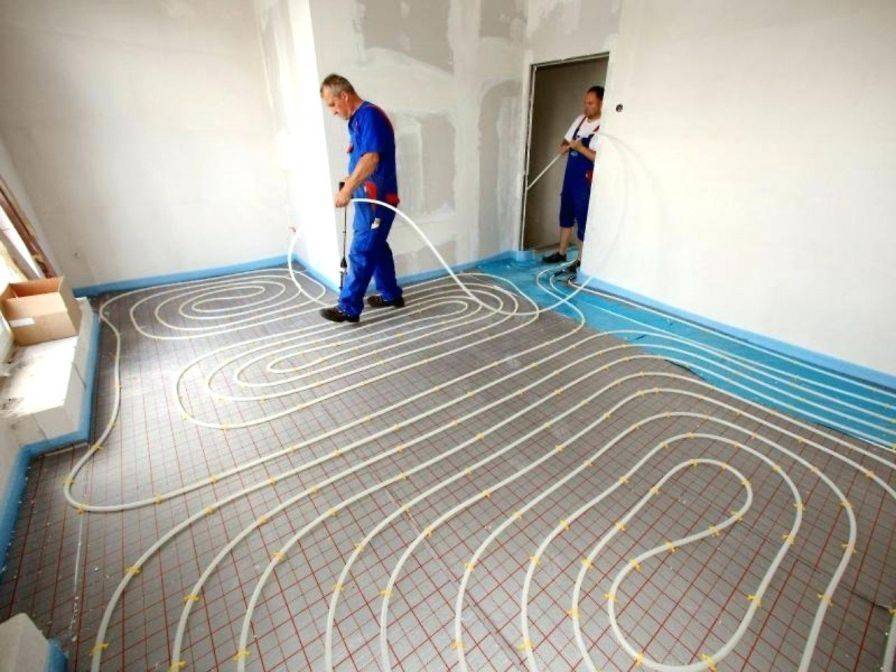

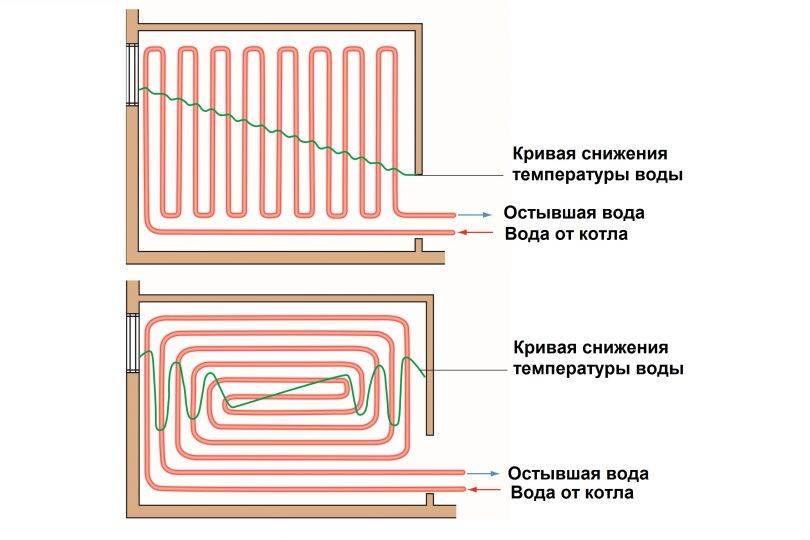

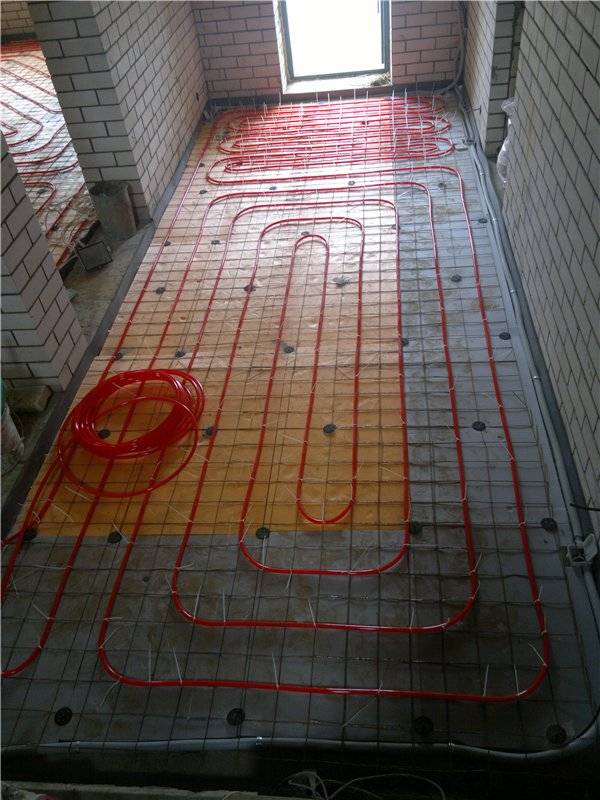

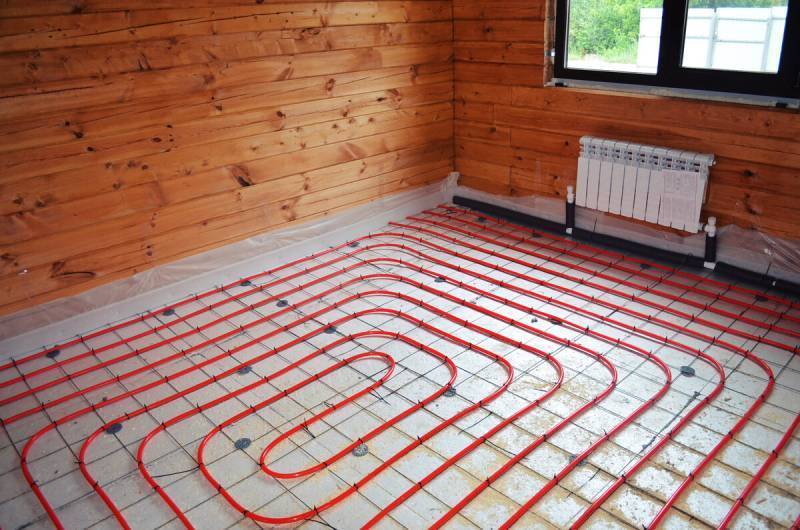

Трубопровод укладывают в соответствии с выбранной схемой, начинают с самых холодных участков помещения. При этом тщательно следят, чтобы трубы не перекручивались и не заламывались. Параллельно с укладкой выполняется фиксация контура. При этом не стоит закреплять трубы слишком жестко и чрезмерно затягивать крепежные элементы — это может привести к повреждению трубопровода.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

После прокладки всех греющих контуров система обязательно проверяется на герметичность. Для этого все трубы подключают к распределительному узлу, наполняют водой и оставляют на сутки. Также стоит провести своеобразное тепловое испытание, пустив по контуру на 30 минут горячую воду температурой в 80-85°C.

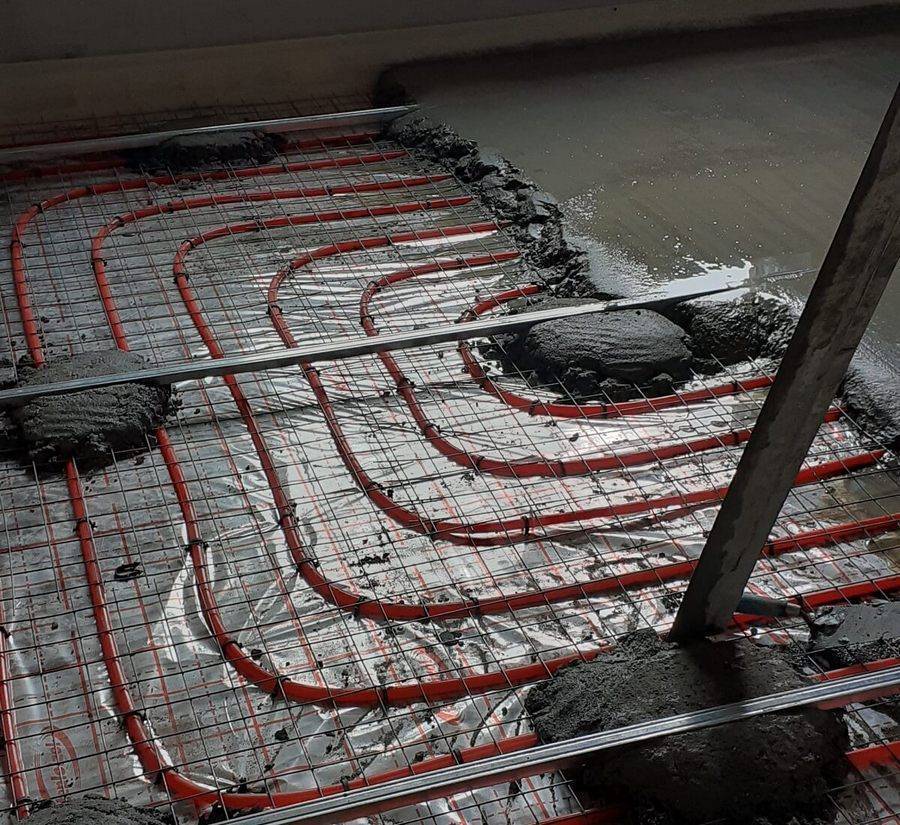

Заливка стяжки

Технология заливки бетонной стяжки при установке теплого пола под плитку практически не отличается от стандартной процедуры закладки цементного раствора. Главное отличие на таких покрытиях формируют деформационный шов, компенсирующий тепловое расширение бетона. Делают его с помощью эластичной прокладки (например, той же демпферной ленты), устанавливающейся до закладки раствора.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Для изготовления стяжки можно использовать практически любой состав, характеристики которого при необходимости улучшают с помощью пластификаторов или специальных добавок.

Какой вариант теплого пола выбрать под плитку

Максимальную востребованность среди всех моделей теплого пола под плитку получили термоэлектрические маты или нагревательные кабели.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Популярность электрокабелей объясняется доступной стоимостью материалов. Но монтировать такое покрытие сложно, работы требуют определенного опыта и знаний. Монтаж электрического кабеля предполагает нанесения толстого слоя раствора стяжки, что негативно сказывается на высоте потолков в помещении. Выбор электрокабеля в качестве теплого пола — разумный выбор для тех, кто хочет обустроить отопление с минимальными затратами.

Самый практичный способ — нагревательные маты. В этом случае функция отопления воздуха в помещении обеспечивается кабелями, зафиксированными на подложке из стекловолокна. Монтировать термоматы очень просто. Достаточно рассчитать нужную площадь рулона, разложить готовый мат, подключить его к регулятору температуры и залить раствором клея для плитки. Нагревательный кабель уже зафиксирован на сетке витками с одинаковым шагом.

Отдельно стоит рассмотреть инфракрасные пленочные полы. Для поверхностей, уложенных плиткой это не самый лучший вариант. Инфракрасные лучи нагревают непосредственно плитку, не передавая тепло во внешнюю среду. Пленочный пол отличается низким показателем влагостойкости, что совершенно недопустимо при монтировании системы отопления под керамическое покрытие в ванной.

Нагревательные маты для теплого пола, советы по выбору и монтажу.

Больше полезных статей в источнике Перейти на канал автора статьи

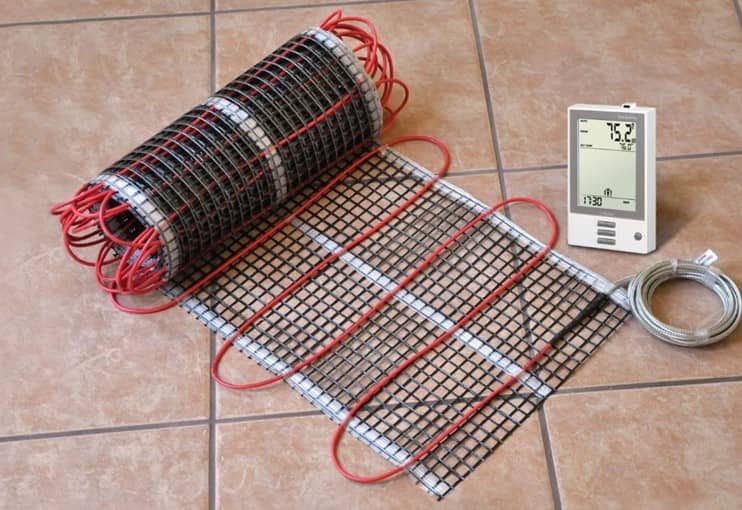

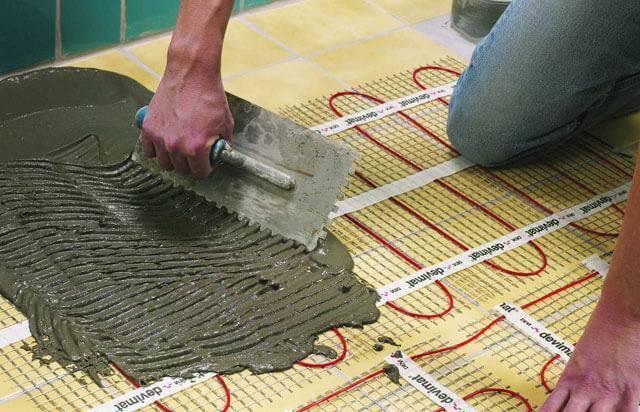

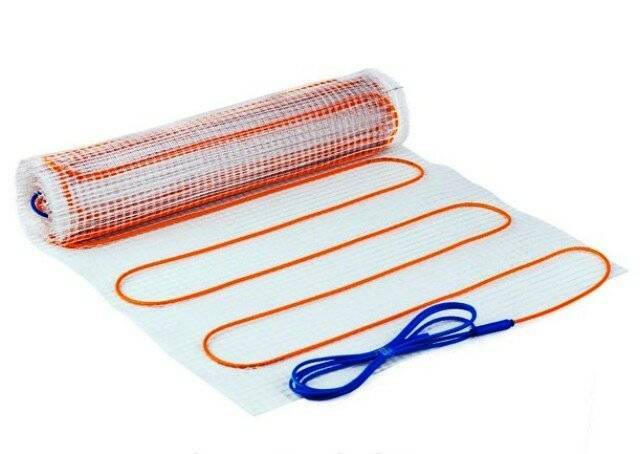

Кабельный нагревательный мат – это система электрического отопления, расположенная внутри пола. В настоящее время он пользуется популярностью среди аналогичных ему, это связано с установкой изделия без предварительной подготовки.

Также нагревательный мат

можно укладывать на любую поверхность, а теплый пол требует предварительной выравнивающей заливки и подложки из материала с низкой теплопроводностью.

Виды нагревательных матов:

• одножильные;

• двужильные.

В первом случае нагревателем выступает специально предназначенный провод. Оба его конца подключают к одному нагревательному элементу.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Но такой вид теплых полов имеет недостаток

, который заключается в высоком уровне электромагнитного излучения, при этом вреда для здоровья человека такой пол не несет, но егоне рекомендуют монтировать в помещениях со значительным по времени пребыванием людей (спальня, кухня и т.д.). Из-за этого стоимость на одножильные нагревательные маты значительно ниже.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Двужильный мат

состоит из двух проводов – специального греющего и обычного электрического. С одной стороны их соединяют, с другой подключают к регулятору температуры. Это гораздо упрощает конструкцию.

Популярные статьи  Как выбрать кресло-мешок, чтобы дома было не только уютно, но и стильно

Особенности выбора нагревательных матов

Условием выбора является помещение, в которое устанавливается пол. Как было сказано выше, одножильные лучше использовать в ванной комнате, прихожей, на веранде и т.д. Двужильные устанавливают в жилые комнаты.

Разница в цене у этих двух видов составляет примерно 1000 руб. за 1м2 (выше у двужильного).

При этом рыночную стоимость определяет количество покупаемого материала – чем больше покрываемая площадь, тем ниже цена за 1м2. Также цена нагревательных матов возрастает в зависимости от известности производителя.

Особенности монтажа и подключения нагревательных электрических матов

При самостоятельной укладке нагревательного мата стоит иметь в виду нижеприведенные факторы.

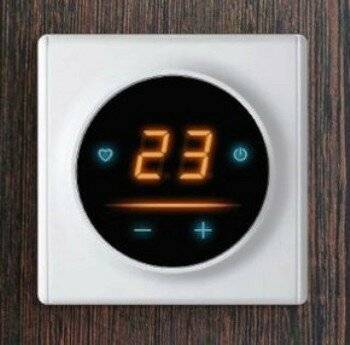

1. Для функционирования пола необходимо установить регулятор температуры. Он позволяет избежать перегревания кабеля и поддерживать необходимую температуру в помещении. Его устанавливают рядом с проводкой на высоту от 25-ти см от пола.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

2. Если на терморегуляторе стоит датчик температуры, то для установки принадлежащего ему сигнального кабеля в полу проделывают специальное углубление. Этот канал (или по-другому штроба) располагается между близлежащими петлями нагревающего кабеля. Также сам датчик необходимо защитить, чтобы туда не попадала вода. Для этого его провод обматывают в гофрированную трубку и полностью закрывают один конец.

3. Холодные концы кабельного мата (при одножильной системе их два, при двужильной он один) обрезают и подводят к распределительной коробке, затем подключают к внешнему источнику питания. Нельзя уменьшать нагревательный кабель, так как в этом случае теплый пол не будет работать.

4. Нагревательный мат укладывают на расстоянии 12-15 см от стены, по площади, где отсутствует мебель на ножках ниже 10-ти см.

5. После того, как мат постелен по всей площади, его необходимо включить на 15 минут. При правильной установке и исправности системы за это время он должен прогреться до 60-70 градусов.

6. Затем приступают к укладке напольного покрытия. Для защиты нагревательного мата от механического воздействия стоит залить его слоем в 5 миллиметров термостойким плиточным клеем. После полного высыхания пол включают на 10 минут и проверяют его работу.

Также рекомендовано делать схему теплого пола, на которой указывают расположение всех элементов системы и точные значения расстояний от греющего кабеля до стен и мебели. И только потом приступают к выкладке плитки.

Больше полезных статей Перейти в Источник

Виды теплого пола

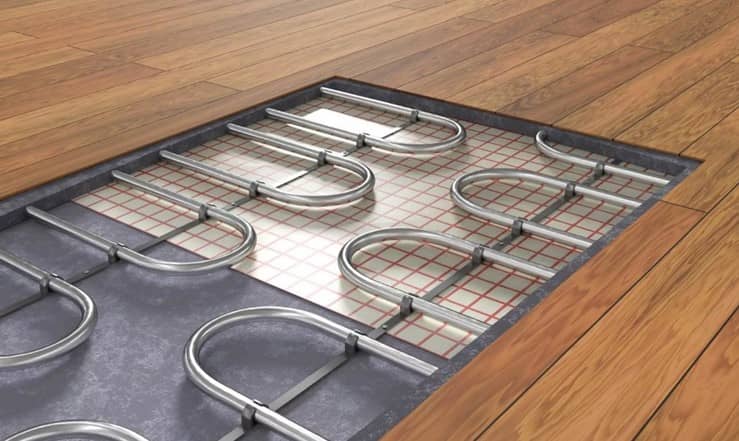

«Теплый пол» — это дополнительная, реже самостоятельная система отопления. Представляет собой греющие элементы, интегрированные в стяжку или находящиеся непосредственно под напольным покрытием.

Теплые полы создают комфортные условия при максимально экономичных затратах энергии. При исследовании различных систем отопления было установлено, что теплый пол работает более продуктивно, чем радиаторы или точечные обогреватели, а поступающее снизу тепло наиболее благоприятно для самочувствия человека.

Различают следующие виды теплого пола:

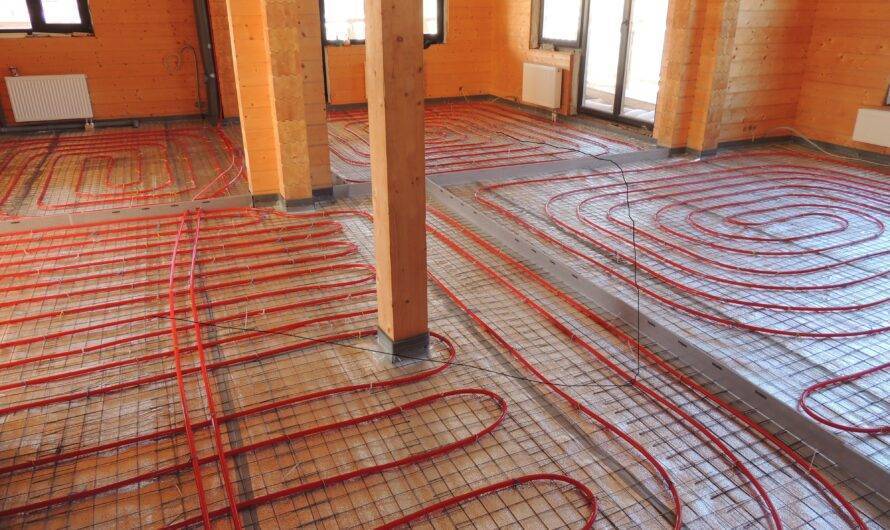

  • Водяной — применяется в частном строительстве. Нагрев происходит благодаря передаче тепла от циркулирующего по трубам в стяжке теплоносителя — воды или антифриза.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Электрический — универсальный вариант, разрешенный к применению в многоквартирных домах. В качестве источника питания используются общие домовые электросети.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Инфракрасный — по сути это разновидность электрического пола, где передача тепла осуществляется только излучением, нагревающим не воздух, а поверхности.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Современные системы оснащаются термодатчиками и регулирующими устройствами. Благодаря этому можно задать в помещениях температуру и режим нагрева, что удобно и позволяет не тратить лишние деньги впустую.

Выбор труб для контура

Основой любого водяного пола являются трубы, которые образуют отопительный контур. В зависимости от своих качественных и эксплуатационных характеристик выделяют следующие виды труб:

  1. Трубы из полипропилена. В чистом виде не используют ввиду плохой пластичности и избыточного расширения при нагреве. На практике применяют трубы с армированным волокном.
  2. Полиэтиленовые конструкции. Более дорогой вариант для монтажа отопительного контура, который обладает способностью выдерживать высокие температуры. Особая структура материала позволяет удерживать изначальную форму, без расширения труб при нагревании. При самостоятельном монтаже следует надежно фиксировать элементы контура, так как полиэтилен быстро принимает изначальную форму и выпрямляется.
  3. Медные трубы являются наиболее оптимальным вариантом по ряд технических характеристик. Ограничивает широкое применение высокая стоимость за метр.
  4. Контур из металлопластика является достаточно прочной конструкцией, очень широко используется в частных домах.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Ещё один известный вариант – изготовление водяного тёплого пола под плитку своими руками из стальных труб. Качественный состав стали придаёт конструкции особую прочность. Но в результате длительного контакта с влагой может подвергнуться коррозии.

Варианты электрических теплых полов под плитку

Наиболее часто под плиточное покрытие обустраивается один из двух видов теплых полов – нагревательные кабели либо термоматы.

Как результат, кабельный теплый пол будет неплохим вариантом в тех случаях, когда хочется обустроить обогрев по минимальной цене, а высотой потолка можно пренебречь.

В большинстве случаев более практичный вариант под плиточное покрытие – это нагревательные маты, или термоматы. Отопительная функция в них обеспечивается за счет такого же кабеля, который, однако, расположен на специальной стекловолоконной сетке. Благодаря этому достигается удобство монтажа и расчетных работ, поскольку требуется выбрать лишь необходимую площадь рулона для конкретного помещения. Кроме того, нагревательный кабель, уложенный в термоматы, уже имеет ровный шаг между витками, и не требует специальной укладки.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Что же касается инфракрасных пленочных теплых полов, то они для обустройства под плитку не рекомендуются. Инфракрасные лучи не проникают через цементно-песчаную стяжку, плиточный клей и саму плитку, поэтому единственное, чего удастся достичь при укладке такого пола – это обычная передача тепла от нагретой пленки плиточному покрытию. Помимо этого, пленочные теплые полы имеют пониженную влагостойкость, что является заметным недостатком, особенно если речь идет об укладке теплого пола в ванной под плитку. Наконец, монтаж пленочных покрытий под плиточное покрытие сопряжен с определенными трудностями, что делает его ещё более нежелательным.

Популярные статьи  Как использовать пустое место за дверью?

По этой причине рассмотреть технологию укладки электрического теплого пола под плитку стоит на основе двух разновидностей: нагревательного кабеля и термоматов. Подготовительные работы в обоих случаях практически идентичны, а разница состоит лишь в основном процессе.

Выбор типа системы

Под плитку можно уложить электрический, инфракрасный либо водяной пол. Более практичным и доступным считается система, работающая на электричестве. В продаже есть разные системы данного вида, но под плитку специалисты однозначно советуют использовать кабельную. Лучше всего приобрести всю систему в комплекте – это избавит от необходимости подбирать отдельные элементы, что без определенных знаний не всегда возможно.

В комплект обычно входят:

  1. Соединительные провода.
  2. Терморегулятор. Данный элемент предназначен для регулирования температуры пола. Его крепят на стену там, где будет удобно осуществлять регулировку системы.
  3. Кабель либо специальные маты. Ширина каждого мата – 45 см.

В продаже есть комплекты с одножильными, двужильными кабелями и «маты» – изготовленные из сверхтонкого кабеля. Двужильные стоят дороже, но лучше приобрести комплекты именно с такими кабелями – они считаются более безопасными.

В комплект могут входить и другие элементы – это зависит от фирмы производителя. Выбирая марку, необходимо посмотреть на то, насколько качественные материалы в комплекте, имеется ли гарантия, а также что написано в отзывах. Опытные мастера советуют не экономить и приобрести комплект не самый дешевый – это может отразиться на качестве обогрева в будущем. Более того, покупка комплекта даже средней стоимости (около 1,5 тыс. руб./метр) не покажется очень дорогой, так как помещение ванной комнаты обычно имеет небольшую площадь. Как правило, комплект теплого пола выбирают исходя из параметров ванной.

Кроме самого комплекта необходимо приобрести и фольгированный пенофол. Его укладывают фольгой вверх. Данный утеплитель поможет минимизировать потери тепла. В будущем использование подложки-утеплителя поможет снизить расходы на электроэнергию.

Кроме системы нужно будет приобрести:

  1. Понравившуюся плитку в необходимом количестве +10%.
  2. Зубчатый шпатель.
  3. Плиточный клей.
  4. Плиточную затирку.
  5. Клинья и крестики из пластика.

Установка коллекторной группы

Кроме этого должны быть распределены все составляющие теплого водяного пола. Начало идет с установки самого коллектора в коллекторный шкаф. Шкаф может располагаться в любом месте, какой будет более удобный. Но все же он крепится на стене, строго вертикально так, чтобы был выше уровня контура теплого пола. В него можно будет подключить несколько контуров, если в этом есть необходимость. Чаще всего осуществляется такое при наличии большой площади помещения. Все нагревательные трубы соединяются с основным источником, а также производиться установку приборов для регулировки давления и температурных режимов. Здесь же располагается циркуляционный насос, позволяющий постоянно подавать теплоноситель по контуру теплого пола.

Систему можно отключать полностью при помощи специально установленных вентилей. К данному вентилю и крепится сам коллектор.

Основные правила монтажа полов с подогревом

Монтаж теплого пола с использованием разных нагревательных элементов – матов и кабеля – будет иметь существенные отличия.

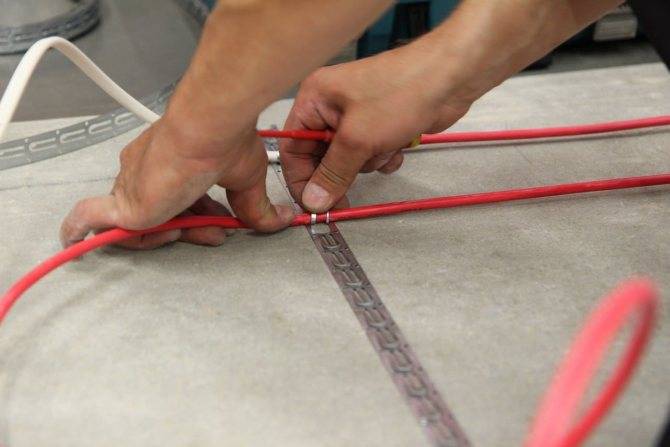

Принципы монтажа кабельного пола

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Общий порядок работ:

  1. Подготовка основания, обустройство теплоизоляционного слоя, устранение трещин, неровностей, очистка от грязи, грунтование.
  2. Установка термостата с двумя штробами – под подводку питания и под подключение кабеля.
  3. Раскладка кабельных матов и кабеля по выбранной схеме, вывод проводов к термостату.
  4. Монтаж температурного датчика.
  5. Выполнение стяжки или нанесение клеевого состава с бороздками.
  6. Облицовка пола кафелем.

Важно! При обустройстве пола матами для фиксации плитки необходимо приобрести специальный плиточный клей под нагревательные элементы. Греющий кабель можно укладывать под цементную стяжку

Принципы монтажа инфракрасного пола

Общая схема работ:

  1. Нарезание инфракрасного полотна на полосы согласно плану раскладки.
  2. Изолирование краев нагревательных элементов.
  3. Укладывание подложки из вспененного пропилена и фольги, препятствующей инфракрасным теплопотерям.
  4. Размещение нарезанной инфракрасной пленки на плоскости, закрепление канцелярским скотчем.
  5. Фиксация клипс на медной полосе, соединяющейся с кабелем.
  6. Укладка полиэтиленовой пленки для защиты от плиточного клея.
  7. Монтаж терморегулятора и датчика.

После нанесения тонкого слоя плиточного клея укладка плитки возможна только после его подсыхания.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

  • Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
  • Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
  • Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
  • Установка труб.
  • На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.
Популярные статьи  Как правильно выбрать цвет дивана?

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

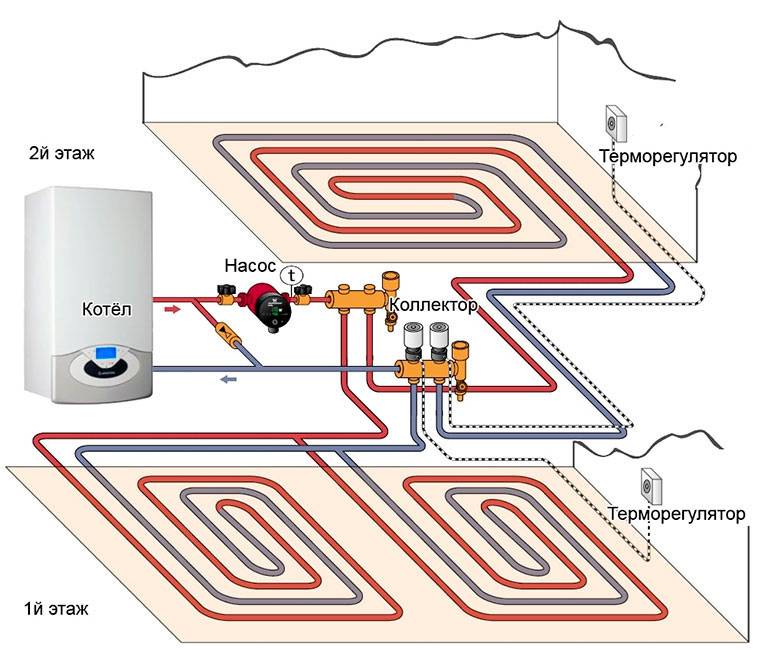

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

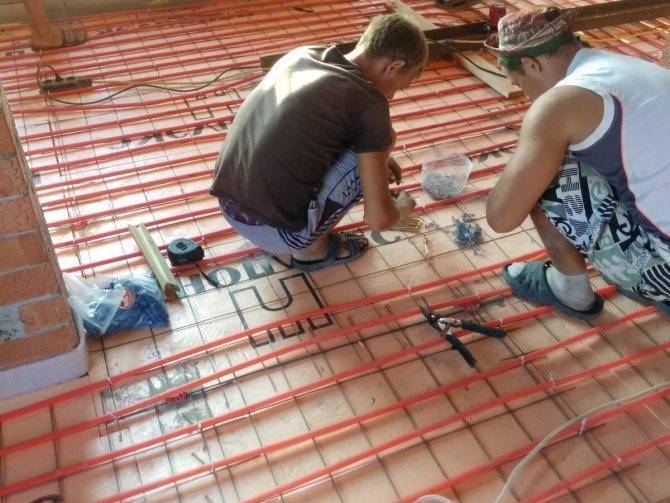

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Выбор керамики на тёплый пол и её укладка

Керамическая плитка на водяную систему напольного подогрева выбирается с учётом основных предъявляемых требований:

  • высокая плотность и теплопроводность;
  • стойкость к перепадам температур;
  • прочность;
  • безопасность.

Исходя из основных требований, для облицовки тёплых полов правильным выбором будет укладка следующих материалов:

  • натуральный камень (мрамор, гранит);
  • керамогранит;
  • глазурованный клинкер;
  • не глазурованный метлах.

Плитка с высоким показателем пористости обладает теплоизоляционными свойствами, поэтому укладка на тёплые полы терракоты нецелесообразна.

Водяной теплый пол под плитку своими руками поэтапно: инструкция по укладке с фото и описанием, монтаж и подключение

Укладка таких теплых полов рекомендуется под плитку или керамогранит

Плиточный клей и затирочный состав для водяного тёплого пола должны быть эластичными после отверждения, чтобы компенсировать разницу в температурном расширении бетона основания и керамики.

Укладка керамики

При правильном выборе материалов, качественной подготовке и ровной стяжке монтаж плитки на тёплый пол отличается от облицовки обычного основания лишь несколькими моментами:

  • укладка плитки и затирка швов выполняются при поддержании давления в трубах величиной в 3 бар;
  • стык облицовки со стенами устраивается шириной 5 мм;
  • бесшовная укладка керамики для отделки тёплого пола не применяется (ширина швов 2 мм).

Устройство водяной напольной системы подогрева с последующей отделкой пола керамикой – сложный вид строительно-монтажных работ. Теоретическое ознакомление с технологией не предполагает возможность их выполнения дилетантом. Но знание технологии, требований и технологической последовательности монтажа поможет заказчику осуществлять контроль качества производства работ подрядчиком и выполнять мелкий точечный ремонт отделки самостоятельно.
