Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме

Где надо ставить 3-ходовой кран и когда он не нужен

Прежде чем заниматься подбором трехходового вентиля, желательно убедиться в том, что он действительно необходим. Ведь в интернете и в реальной жизни хватает советчиков, слабо понимающих суть вопроса. Итак, перечислим ситуации, когда этот вентиль реально нужен:

  1. Для защиты твердотопливного котла от подачи холодного теплоносителя и выпадения конденсата на внутренних стенках топки.
  2. Чтобы регулировать температуру воды в отопительных контурах.
  3. Для ограничения нагрева теплоносителя в контурах теплого пола.

О конденсате, провоцирующем образование липких наростов на стенках камеры ТТ-котла, сказано немало, в том числе и на нашем ресурсе. Он появляется в процессе разогрева, когда температура в топке уже высокая, а вода из системы отопления поступает холодная. Чтобы этого избежать, подающая и обратная магистраль связывается байпасом, где и ставится 3-ходовой кран. Он заставляет теплоноситель из котлового бака течь по малому кругу, и только при нагреве до 50—60 °С начинает подмес воды из системы.

Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме
Схема с байпасом и смесителем оберегает ТТ-котел от появления конденсата и температурного шока

Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме

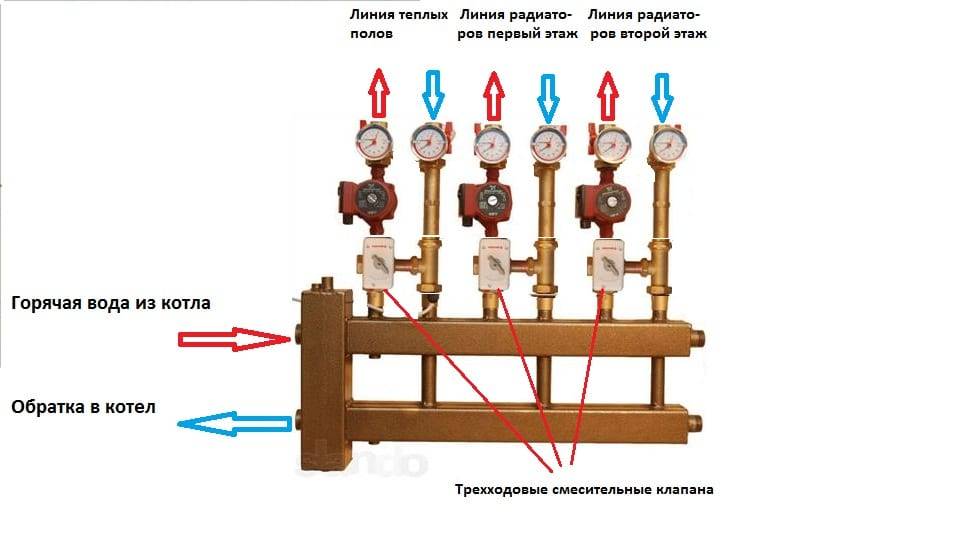

Система с несколькими отопительными контурами, работающими в разных режимах Регулирование температуры в отопительных контурах с помощью смесительного узла необходимо в таких случаях:

  • в сложных системах отопления, когда к общей гребенке надо подключить несколько линий с разными температурными режимами, например, радиаторная сеть, теплые полы и бойлер косвенного нагрева;
  • при подключении тех же потребителей к буферной емкости – тепловому аккумулятору;
  • при подаче нагретой воды в теплообменник вентиляционной приточной установки, задействованной для воздушного отопления загородного коттеджа.

Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме
Клапан в отопительном контуре не только регулирует температуру на подаче, но и позволяет котлу нагреть теплоаккумулятор Поскольку в греющие контуры теплых полов направляется теплоноситель с температурой не более 50 °С, а от котла может поступать и 85 °С, то ее следует ограничить. Обычно (но не всегда!) вопрос решается путем установки на распределительный коллектор смесительного узла с 3-ходовым вентилем. Последний смешивает охлажденную воду из напольных контуров с «внешним» теплоносителем, идущим от котла.

Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме
Схема приготовления воды нужной температуры для подачи в петли теплых полов

Теперь обозначим ситуации, когда покупка и монтаж смесителя (или разделителя) не обязательна:

  1. Если протяженность каждой петли водяного теплого пола не превышает 50—60 м, чего вполне возможно добиться, то регулирование делается без смесительного узла. Вместо него на обратный коллектор ставятся головки типа RTL, ограничивающие поток по количеству теплоносителя.
  2. Когда на обогрев частного дома поочередно работает 2—3 отопительных агрегата, поддерживающих постоянную температуру в сети не ниже 40 °С, то ставить трехходовой клапан для твердотопливного котла не нужно.
  3. В системах отопления с естественной циркуляцией воды. Причина – перепад давления на клапане, препятствующий движению теплоносителя. То же касается теплоаккумуляторов, задействованных по самотечной схеме.

Если вас интересует, почему лучше выбрать головки RTL и как они управляют контурами напольного обогрева, посмотрите видео от опытного мастера и нашего эксперта Владимира Сухорукова:

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

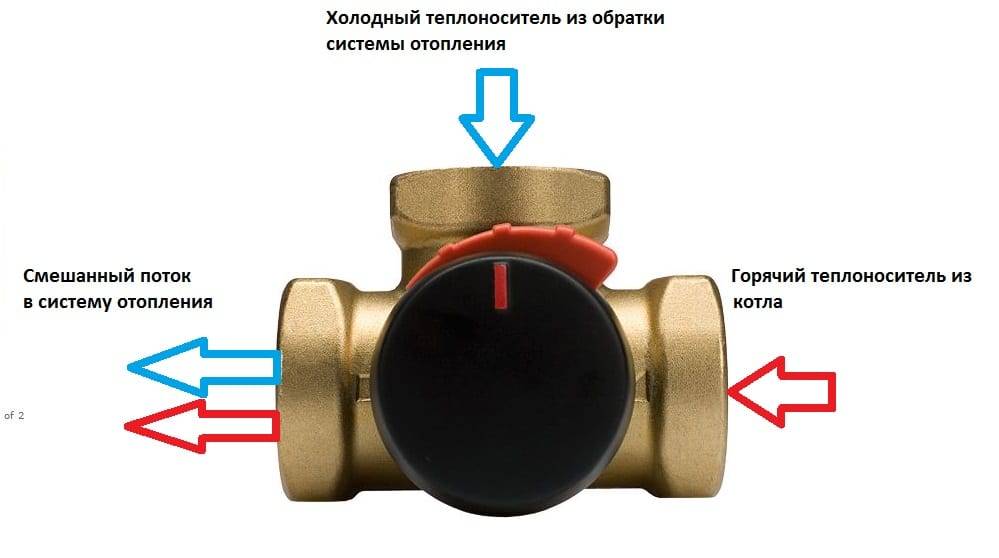

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

  1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
  2. С постоянным гидравлическим режимом.
  3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

  • По принципу действия этот вид делится на два подвида:
  • Смесительные.
  • Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

  1. Современный трехходовой кран делится на два типа по способу управления:
  2. Ручной.
  3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Выбираем трехходовой клапан

Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.

Факторы, влияющие на выбор данного приспособления, таковы:

  • пропускная способность труб в отопительной системе;
  • число контуров;
  • материал внешнего корпуса клапана;
  • строение и принцип управления прибором;
  • сечение входного патрубка.

Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме

Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.

Популярные статьи  Какую раковину подобрать в ванную?

Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.

Температура горячей воды. Кто и как должен обеспечить температурный режим горячего водоснабжения (ГВС) в наших квартирах? ТРЖ – что это? Как устроен ТРЖ? Попробуем разобраться в обозначенных вопросах.

                Как Вам уже известно, что в соответствии с пунктом 2.4 СанПиН 2.1.4.2496-09 изменений к СанПиН 2.1.4.1074-01 «Гигиенические требования к обеспечению безопасности систем горячего водоснабжения», и согласно пункта 9.5.8 «Правил технической эксплуатации тепловых энергоустановок» зарегистрированных Минюстом РФ 02.04.03 за № 4358, температура горячей воды в местах водоразбора должна быть в пределах не ниже 60°С и не выше 75°С.

              А почему именно такая температура?  Да все очень просто, здесь соблюден компромисс между потребителями и «производителями» горячей воды.

         С одной стороны  потребителям выгоднее иметь более горячую воду, чтобы счетчик учитывал, как можно меньше кубических метров дорогой горячей воды, а разбавить ее холодной мы всегда сможем. В тоже время мы пользуемся водой (подставляем руки под горячую воду)  с температурой 40-50°С, и чем выше температура горячей воды, тем больше шансов ошпарить свое любимое тело, и не дай Бог, если это маленькие дети.  Пластиковые трубы, водомеры, смесители также рассчитаны на рабочую температуру 75-85°С.

         С другой стороны энергетикам и поставщикам ГВС выгоднее производить менее горячую воду, т.к. потребители ее будут использовать в большем количестве и соответственно количество кубических метров в показаниях счетчиков будет больше, а значит и энергетики получат больше денег. Менее горячую воду к тому же дешевле и быстрее нагреть, меньше нагрузка на оборудование и сети, меньше теплопотери в сетях.

       А если в отопительный период вода в сети 100°С и больше, без снижения температуры в ГВС нас могут серьезно ошпарить, т.к. это уже температура парообразования.

Ошибки и возможные проблемы при установке

Как правило, смесительные клапаны устанавливают перед циркуляционным насосом, а разделительные после насоса. Если не соблюдать это правило, а насос в системе один, то будет нарушена циркуляция теплоносителя.

Если клапан получает управляющий сигнал от датчика температуры воздуха в помещении, то в этом случае для изменения этой температуры потребуется достаточно много времени, измеряемого десятками минут.

Терморегулирующие головки могут неверно работать в следующих случаях:

  • нагреваются от близкорасположенного радиатора;
  • нагреваются теплым восходящим воздухом от трубы, на которой установлены;
  • попадание прямых лучей солнца;
  • закрыты шторой и теплый воздух от батареи попадает на терморегулятор.

Нужно учитывать эти факторы при установке терморегулятора. Головка должна располагаться не вверх, а в сторону, горизонтально.

Совет: лучше приобретать в комплекте терморегулятор и клапан. Не все терморегулирующие головки могут подойти к конкретному корпусу. В противном случае следует изучить способ их крепления, чтобы подобрать соответствующий образец.

Монтаж и эксплуатация

Чтобы монтаж трехходового крана был выполнен успешно, важно следовать чертежам и пошаговым инструкциям

Также нужно обращать внимание на несколько нюансов предстоящей установки:

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

На корпусе тройника расположена специальная схема со стрелками, которые детально отображают направление потока воды. Ее наличие существенно упрощает монтажные работы и позволяет быстро и безошибочно подключить важные узлы. Выполняя сварку металлических механизмов, нельзя допускать превышения потока температуры в зоне стыков более +100 °C

Важно следить за тем, чтобы в систему не проникали окалины или грязь, в противном случае это может привести к непоправимым последствиям. Для установки тройника нужно выбирать такое место, к которому будет легко добраться для ремонта или обслуживания

Если крану придется пропускать недостаточно качественную жидкость, его рекомендуется дополнительно оснастить фильтрующими узлами. Способ фиксации изделия может быть и вертикальным, и горизонтальным

На эффективность работы это никак не влияет. Что касается вентиля, то его устанавливают непосредственно перед циркуляционным насосом.

Чтобы тройник функционировал долго, надежно и качественно, необходимо учитывать правила эксплуатации и вовремя обслуживать его. От правильного и корректного использования зависит срок службы приспособления.

Трехходовой кран для отопления

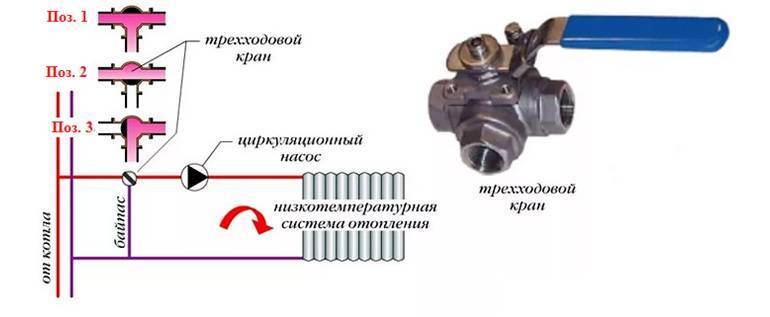

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Популярные статьи  Канализация в частном доме — инструкция, как сделать своими руками без ошибок!

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления

Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Принцип работы трехходового клапана

Трехходовой смесительный клапан устанавливается на тех участках трубопровода, где необходимо разделение основного потока теплоносителя на 2 контура:

  • с переменным гидрорежимом;
  • с постоянным.

Зачастую постоянный поток необходим для того, кому подается теплоноситель высокого качества и в установленных объемах. Его регулировка соответствует показателям качества. Касаемо же переменного потока, то он используется для объектов, где показатели качества не являются ключевыми. Здесь важную роль играет показатель коэффициента количества. Другими словами , подача тёплого носителя в этом случае осуществляется по требуемому количеству.

Обратите внимание! Одним из элементов запорной арматуры является и аналог прибора, о котором мы повествуем в данной статье, который называется двухходовой клапан. В чем его отличие? Он отличается от трехходового принципом своей работы. Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели

Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели.

Шток постоянно открыт, он настраивается на определенный объем жидкости. Исходя из этого, у пользователей появляется возможность получать требуемый объем как в плане количества, так и в плане качества. В общем, данный прибор не может остановить подачу жидкости для сети с постоянным гидравлическим потоком. А вот поток переменного типа он способен перекрыть, из-за чего появляется возможность регулировать давление/расход.

Можно создать один трехходовой клапан, соединив пару двухходовых. Но они должны работать в режиме реверса, то есть, при открытии одного, другой должен закрываться.

Трехходовой клапан для теплого пола или других целей работает со следующей последовательностью:

  • к коллектору, который является одним из элементов теплого пола, поступает горячая вода;
  • степень нагрева жидкости определяется во время ее прохождения через термосмесительный клапан;
  • в том случае когда температура превышает установленный уровень, открывается проход откуда поступает охлажденная жидкость;
  • оба потока смешиваются внутри;
  • после того как температура падает до установленного предела, проход для холодной воды закрывается.

К недостаткам трехходовых клапанов, можно отнести вероятность появления резких скачков температуры, которые могут происходить при запуске нагретой воды, что может оказывать негативное воздействие на состояние трубопровода при смешении.

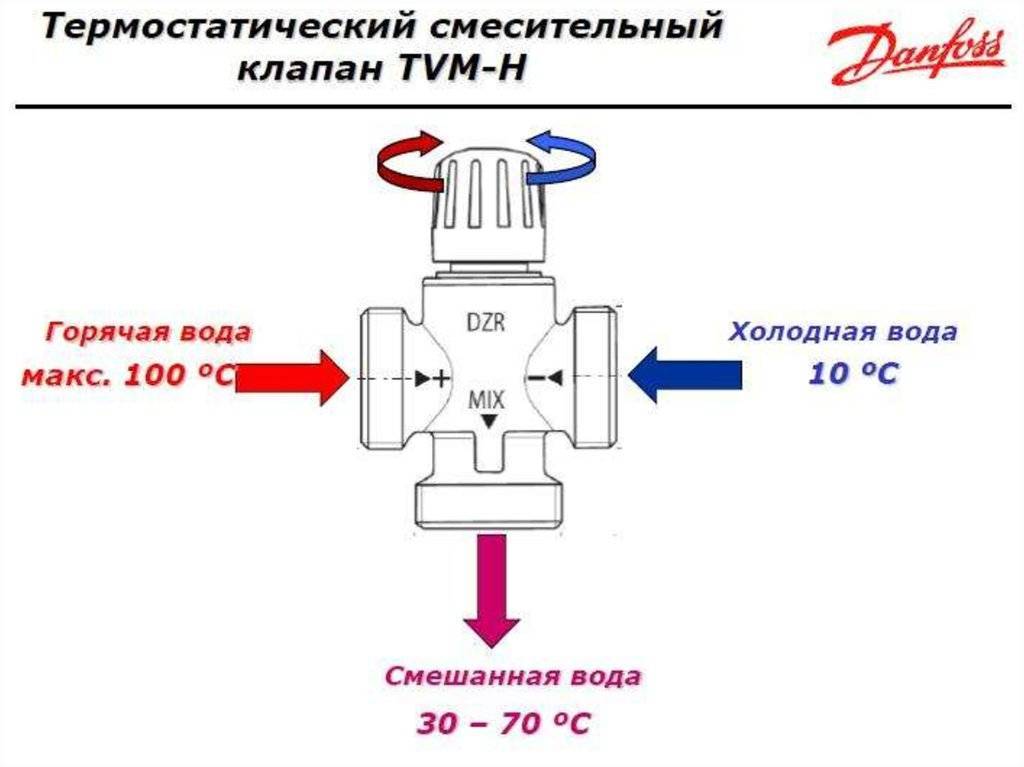

Трехходовой термостатический смесительный клапан применяется для того, чтобы:

  • при необходимости перенаправлять потоки с разных трубопроводов;
  • смешивать потоки диаметрально разных температур, для получения потока установленной температуры;
  • динамически управлять направлением потоков для получения потока с постоянно установленной температурой;
  • в водопроводной системе, это получение потока с заданной стабильной температурой;
  • в отопительной системе, это получение отдельного смесительного узла со стабильно постоянной температурой циркуляции.

С помощью обычного шарового крана можно регулировать вручную. С виду он схож с обычным вентилем, но обладает такой особенностью как дополнительный выход. Данный вид арматуры используется для принудительного ручного управления.

Для автоматической регулировки используется особый трехходовой клапан, который оснащен электромеханическим прибором для того чтобы менять положение штока. Его нужно подключать к термостату для того, чтобы была возможность регулировать температурный режим в помещении.

Кратко о механизме трехходового клапана

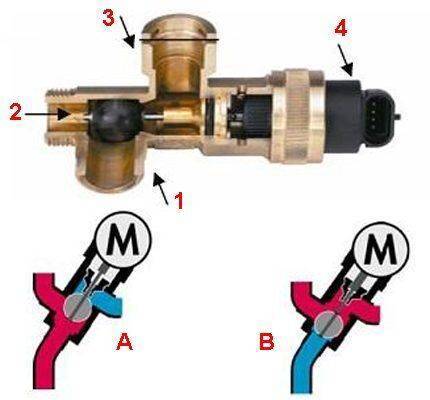

Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму. Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.

Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали. Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент. Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.

Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном домеОдин из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС

Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.

Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в следующем материале.

Устройство и принцип работы

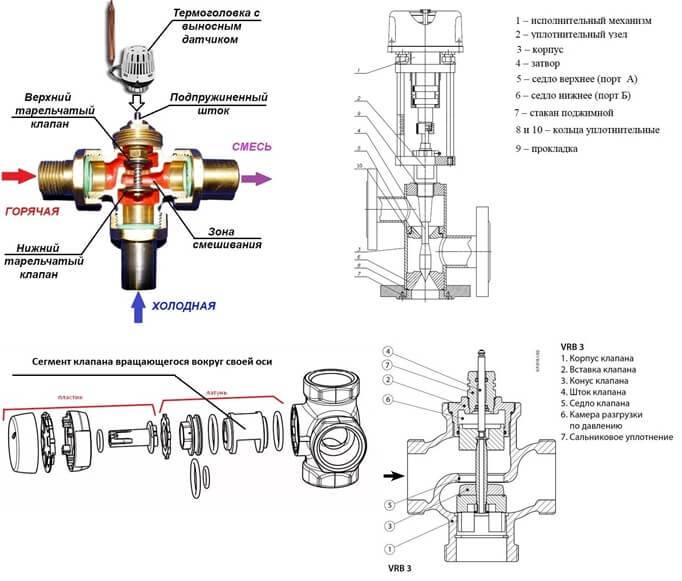

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со .

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Watch this video on YouTube

Основные требования

Основная задача заключается в соединении котла и всех радиаторов самым эффективным способом

При этом важно учесть целый ряд требований:

  • Разводка должна прокладываться по маршруту с наименьшей протяженностью.
  • Гидросопротивление труб, запорной арматуры и фитингов следует по возможности уменьшать.
  • Необходимо продумать и скомпоновать на линии все функциональные узлы с минимальным количеством колен, тройников и клапанов. Имеется в виду группа безопасности, расширительный бак, циркуляционный насос штуцера для слива и наполнения системы и т.д.
  • Трубы подбираются исходя из эксплуатационных характеристик материала и системы отопления.
  • Диаметр труб рассчитывается для минимизаций потерь в напоре с одной стороны и снижения объема трубопровода с другой.
Популярные статьи  Как можно скрыть батареи и трубы отопления: 15 незаметных решений маскировки

Трехходовой клапан для отопления с терморегулятором: принцип работы и назначение

Терморегуляторы устанавливают на проходные пробки радиатора. В случае необходимости данные приборы целиком или частично перекрывают поток теплоносителя. Ту же функцию выполняет кран, однако, при наличии терморегулятора вы единожды выставляете необходимые параметры, после чего термоклапан поддерживает заданный температурный режим самостоятельно. Наибольшую точность работы и функциональность обеспечивают электронные термоклапаны.

Важно понимать, что терморегулятор не способен изменить изначальную мощность источника тепла, однако позволяет грамотно распорядиться тепловой энергией и создать в помещении комфортные условия

Принцип работы терморегулятора

Регулятор температуры представляет собой двухходовое устройство, состоящее из двух основных частей:

  • вентиль («клапан»);
  • термоголовка.

Устройство терморегулятора:

Элемент Функция Устройство Принцип действия
Вентиль (клапан) Запирающий механизм Состоит из седла, конуса и штока. Рабочий шток задвигается, уменьшая расстояние между седлом и конусом и тем самым уменьшая поток. При увеличении расстояния между этими частями поток, напротив, увеличивается.
Термоголовка Управление штоком В «сильфоне» (специальном цилиндре) замкнуто термочувствительное вещество. Принцип работы основан на расширении газа и жидкостей в случае нагревания. Под действием горячего теплоносителя вещество в сильфоне расширяется, подталкивая подпружиненный поршень. Тот воздействует на шток с конусом в строну седла.

При снижении потока теплоносителя происходит охлаждение и, соответственно, уменьшение объема активного вещества. Пружина возвращает поршень, конус и шток на место, и поток усиливается.

Повторение цикла позволяет регулировать степень нагревания радиатора с высокой точностью.

Разновидности терморегуляторов для радиатора

Выделяют несколько разновидностей классификации терморегуляторов для трехходового клапана.

Классификация терморегуляторов по способу установки температуры и управления температурным режимом:

Тип терморегулятора Особенности
Механические терморегуляторы Предустановка устройства выполняется при помощи рукоятки с делениями. Шток приводят в движение сильфон и возвратная пружина.
Ручные терморегуляторы Принцип работы аналогичен обычному крану. Такую модель легко заменить на регулятор для автоматической работы клапаны при изменяемых условиях.
Электронные терморегуляторы Обладают цифровой панелью. Источником энергии служат батарейки. Учитывают температуру теплоносителя. Позволяют программировать режим по времени.

Ручные и механические терморегуляторы можно разделить по типу активного вещества в сильфоне. В качестве термочувствительного вещества в сильфоне может использоваться жидкость или газ, соответственно, терморегуляторы бывают:

  • жидкостные;
  • газовые.

Также терморегуляторы разделяются по назначению. В зависимости от особенностей, терморегуляторы предназначены:

  • для двухтрубных систем разводки;
  • для однотрубных систем разводки.

По способу подключения терморегуляторы бывают:

  • угловые;
  • прямые.

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

  • Прочистить фильтры в самом котле и системе отопления.
  • Достать теплообменник из корпуса.
  • Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
  • Поместить теплообменник в емкость с раствором кислоты.
  • Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Установка клапана своими руками

В установке трехходового термосмесительного клапана своими руками надо учитывать схему вашего котла и теплообеспечения в доме. Четко выполнять все инструкции и пункты подключения. Также внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около нашего котла для телообеспечения дома.

  1. Устанавливаем насос на обратке. Если он будет стоять на подаче из котла, то быстро испортится.
  2. Необходимо подключение , который также можно сделать своими руками, он предохранит весь узел подключения воды от перегрева.
  3. В системе естественной циркуляции теплоносителя труба подачи холодной воды подключается к входному патрубку котла (обычно внизу). Труба горячей воды – к котлу сверху (как показано на схеме). Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава, так как температура воды может нагреваться до 100-105 градусов Цельсия.
  4. Подключение расширительного бака (или на обратке, или на выходе – роли не играет, см. по схеме) служит своеобразным предохранителем и буфером в нашем узле.
  5. Подключение к предохранительной группе безопасности: к манометру, показывающему давление в котле; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель (см. схему).
  6. Установка и подключение по схеме теплового аккумулятора.
  7. После него – подключение трехходового смесительного клапана строго в соответствии со схемой, именно он будет перемешивать горячую воду из теплоаккумулятора с холодной из обратки.

Если вы через поиск добрались до этой статьи, то наверняка уже что-то слышали о смесительной трубопроводной арматуре, применяющейся в системах отопления частных домов и квартир. Так что без долгих предисловий предлагаем обсудить 3 вопроса: как работает термостатический трехходовой клапан, где его нужно устанавливать и как правильно подобрать, чтобы не тратить лишних денег.

Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).

По способу приготовления теплоносителя нужной температуры термостатические клапаны делятся на 2 группы, изображенные на фото:

  1. Смесительные. В них подается 2 потока воды – горячий и охлажденный (входы обозначают буквами «А» и «В»), а из третьего патрубка (маркировка «АВ») идет смесь установленной температуры. На латунном корпусе стоит метка в виде сходящейся с двух направлений стрелочки.
  2. Разделительные или распределительные. Поступающий теплоноситель делится на 2 потока регулируемой величины. Маркировка на корпусе – 2 расходящиеся стрелки либо буквы «А», «В» на выходных патрубках и «АВ» на входе.

По принципу действия трехходовые краны тоже делятся на два типа – седельные и шаровые. Устройство первых похоже на обычные водопроводные вентили, только вместо резьбового штока используется нажимной. На нем закреплена тарелка, движущаяся между двумя седлами и перекрывающая 2 прохода поочередно. Нажатие на шток осуществляется тремя способами:

  • встроенным термоэлементом
  • термоголовкой с выносным температурным датчиком
  • сервоприводом.

Шаровые термосмесительные клапаны работают по принципу таких же кранов, только с тремя выходами. Управляются вручную или от электропривода, вращающего шток по команде автоматики. Элементы являются полнопроходными и отличаются высокой пропускной способностью, а значит, меньшим гидравлическим сопротивлением. Недостаток – зависимость от напряжения в электросети и необходимость установки блока бесперебойного питания (ИБП).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
