Столбчатый фундамент для беседки: инструкция, как сделать своими руками

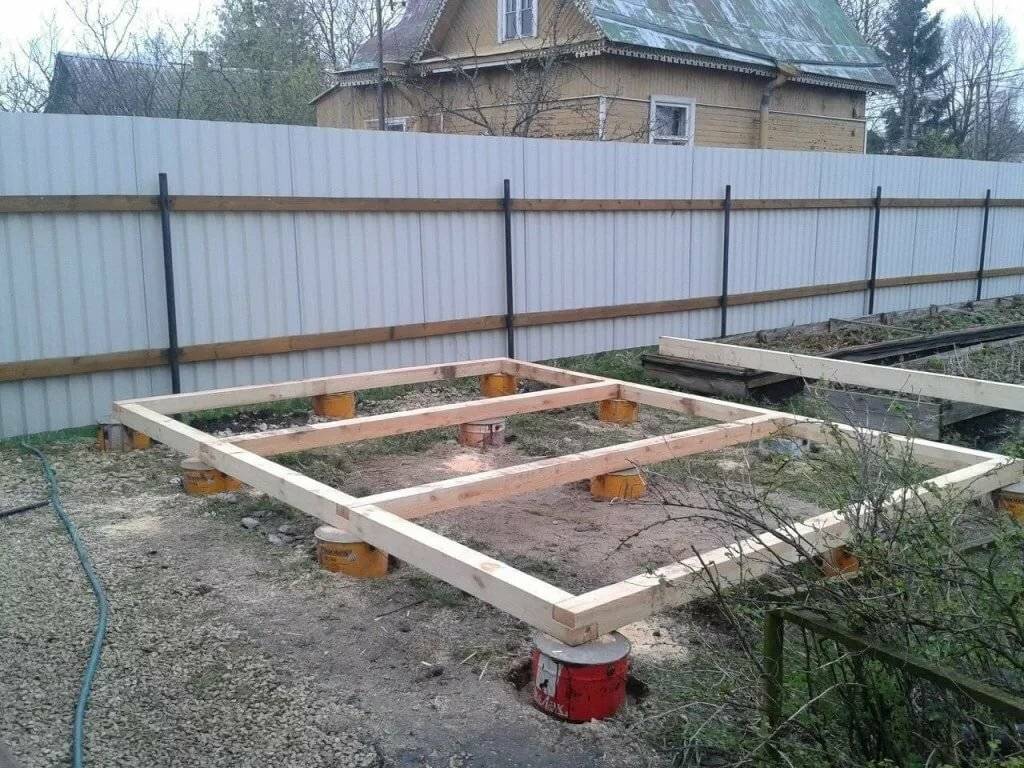

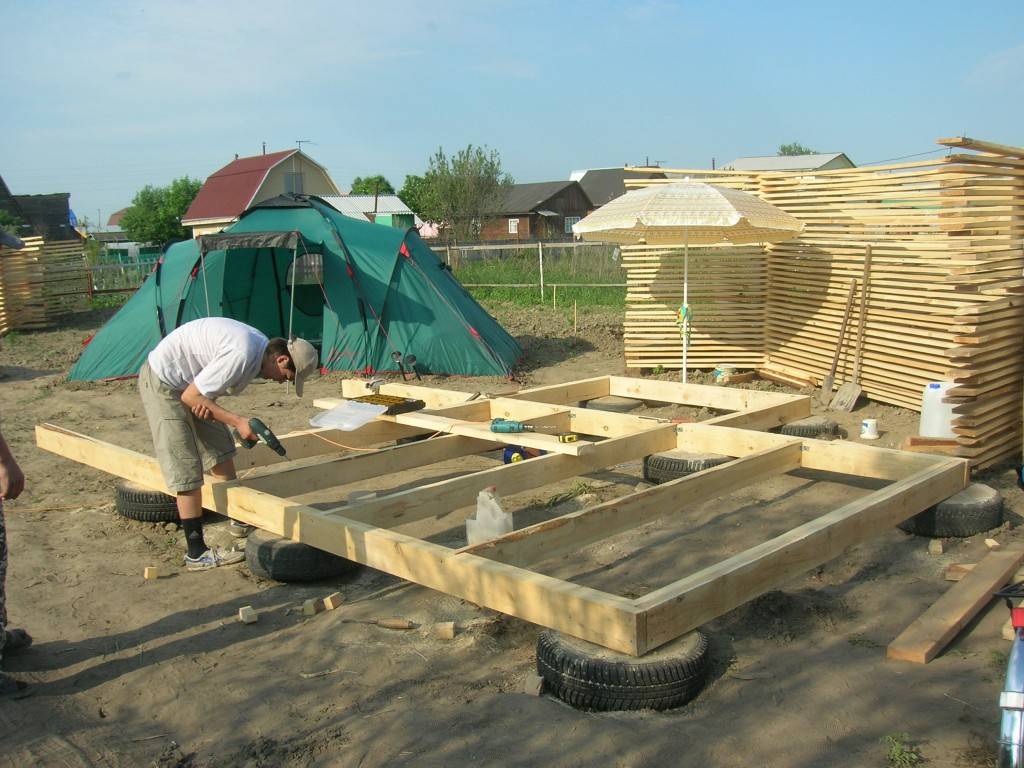

Автомобильная покрышка

Все чаще владельцы загородных домов стали использовать автомобильные шины для устройства фундамента. Это недорогой и простой способ сделать хорошее основание под беседку. Такой метод имеет несколько преимуществ:

Долговечность. Ни для кого не секрет, что резина является долговечным материалом, который не подвергается различным внешним воздействиям. Ей не страшна влага, мороз и жара. У вас получится надежное основание с длительным сроком эксплуатации.
Уменьшение нагрузок. Преимуществом резины можно назвать то, что она способна деформироваться без потери своей целостности и свойств. Поэтому при большой нагрузке автомобильные покрышки смогут смягчить давление, равномерно распределив весь вес по поверхности.
Значительная экономия. Другие материалы, о которых говорилось выше (трубы, блоки, бетон и т. д.) стоят немало, тем более что обойтись только материалом недостаточно, нужно приобрести целый комплекс. А вот покрышки достать сможет каждый практически даром. Благодаря этому на обустройство фундамента пойдет гораздо меньше сил и расходов, которые, по желанию, лучше дополнительно вложить в саму постройку и ее дизайн.
Автомобильные шины имеют свою собственную гидроизоляцию.

Сплошной

Сделать такое основание из покрышек под силу каждому. Все что потребуется – покрышки и знания, которые можете черпать из этой статьи. Следует знать, что есть два вида фундамента из покрышек:

Столбчатый.
Плитный (сплошной).

Если вы хотите, чтобы беседка на таком основании стояла долго, при устройстве стоит придерживаться таких правил:

Не стоит углублять основу ниже точки промерзания почвы. Лучше сделать малозаглубленный фундамент, который отлично покажет себя зимой.
Когда устанавливаете нижний слой покрышек, обязательно проверяйте уровнем, ровная ли поверхность. Если на этом этапе упустить такой важный момент, то исправить что-то позже будет очень тяжело. Ваша задача – установить шины так, чтобы их верхние края были в одной плоскости.
При выборе шин лучше останавливаться на тех, у которых диаметр больше, так как эти шины намного прочнее.
Когда фундамент готов, его выступающие части закрываются декоративным материалом.

Понятно, что сразу решиться построить себе такую конструкцию из покрышек способен не каждый. Но стоит сказать, что такая технология используется уже давно и есть примеры, которые доказывают успешность такого способа. Более того, основание из шин уместно возводить на проблемном грунте с высокой степенью пучения. Если вы решили соорудить такой фундамент, давайте рассмотрим технологию его строительства.

Важные этапы строительства

Возведение фундамента действительно сложный процесс в плане физических нагрузок, а вот с оставлением проекта и последовательностью работ проблем обычно не возникает (это касается в первую очередь ленточного и монолитного основания, так как со столбчатым из-за экономии могут возникнуть трудности).

Разметка

После выбора участка и вида основания, необходимо произвести разметку площадки. Для столбчатого нужно обозначить ямки, а для ленточного ширину траншеи.

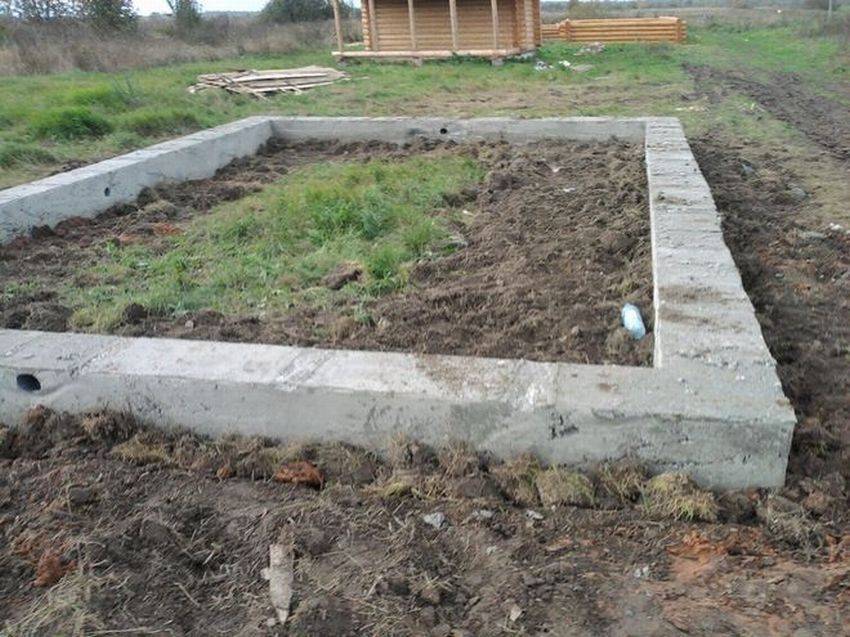

Разметка ленточного фундамента

Копание ям, траншеи или площадки

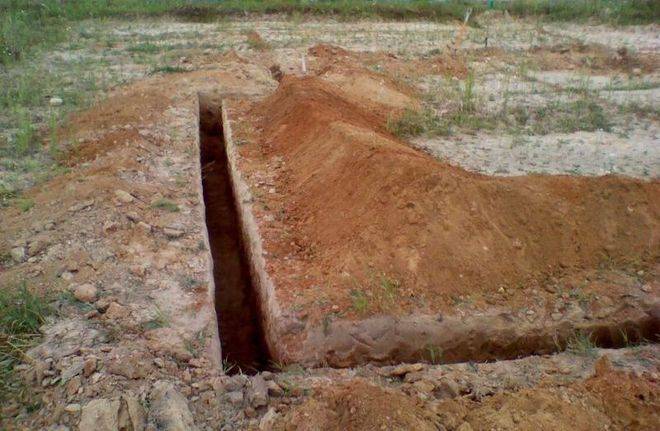

Вырытая траншея

В зависимости от вид основания, необходимо подготовить для него ровную площадку с определенной глубиной. Расскажу небольшой опыт, который я получил при изготовлении ленточного фундамента.

Изготовление опалубки

Процесс довольно изнурительный, требующий установки опалубки строго по уровню. Для её возведения необходимы листы ДСП или ОСП, доски, рейки, саморезы, шуруповёрт и уровень.

Опалубка ленточного основания

Вся работа заключается в установке по уровню во всех проекциях стенок, которые вдобавок еще должны будут выдержать бетонный раствор и не развалиться. Для этого их скрепляют саморезами. Соединения должны быть максимально жесткими.

Вязка арматуры

Металлические прутья, скрепленные вязальной проволокой, делают фундамент действительно крепким и надежным. Не вдаваясь в технологические особенности, скажу: арматура должна быть хоть какая-то, отказываться от неё ни в коем случае нельзя, иначе ваш бетонный раствор может подвести.

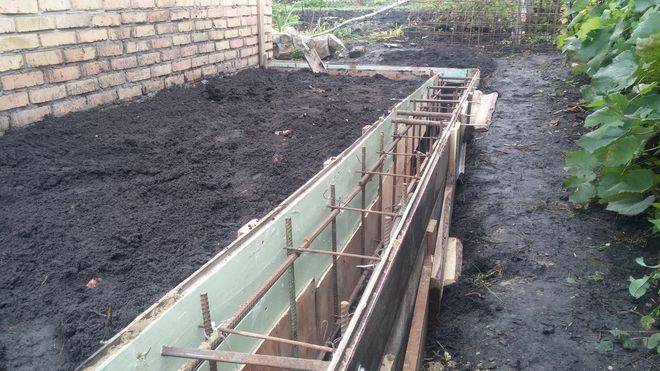

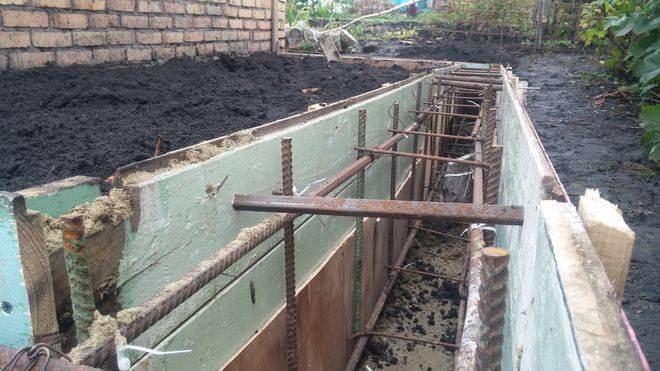

Металлическая арматура внутри ленточного фундамента

Для каждого фундамента используется своя арматура, для буронабивных свай и монолитного основания она будет принципиально различаться. Предлагаю вам посмотреть видео, в котором наглядно показан процесс вязки арматурного каркаса.

Подготовка бетонного раствора

Здесь возможны три варианта, каждый из которых имеет преимущества и недостатки.

Покупка готового бетонного раствора в «миксере» (от 3500 рублей за куб плюс доставка на участок). Помимо дороговизны, вам нужно будет быстро реализовать раствор, так как он быстро застывает. В случае с самостоятельным замесом спешка будет заметно ниже.
Замес раствора в бетономешалке. Исключаются физические нагрузки, связанные с ручным замесом песка, щебня, цемента и воды, к тому же раствор получается действительно перемешанным (вручную добиться такого результата сложнее). Серьезный минус состоит в том, что скорость заливки фундамента не сможет продвигаться быстрее перемешивания раствора в бетономешалке. Если речь идет о большом количестве, то это весьма ощутимо.
Замес раствора в корыте или плёнке. Самый трудозатратный способ, не требующий специальной техники. Вам понадобятся лопаты , вёдра и огромное желание мешать, мешать и ещё раз мешать.

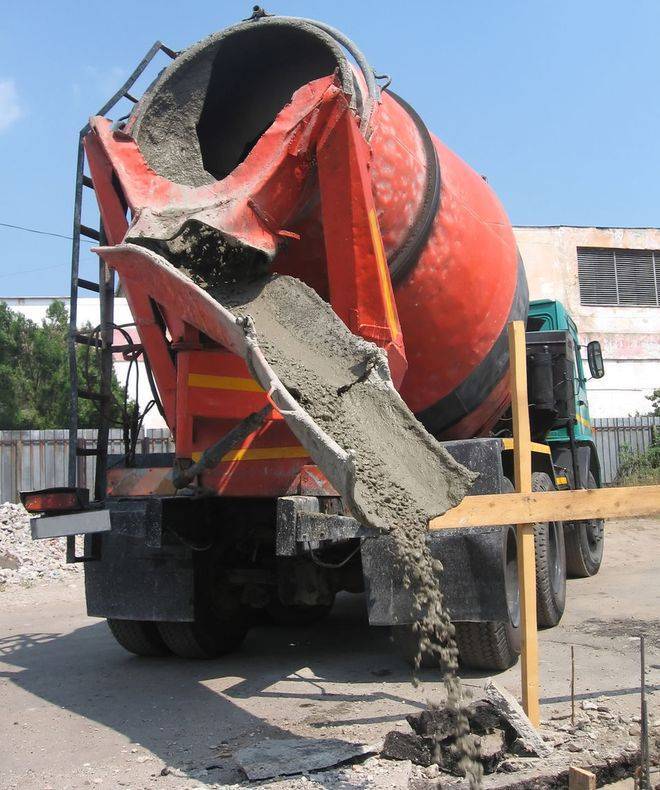

Покупной бетон в миксере

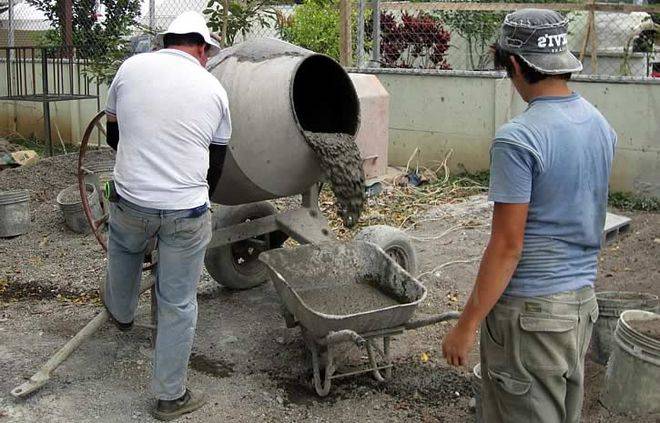

Замес раствора в бетономешалке

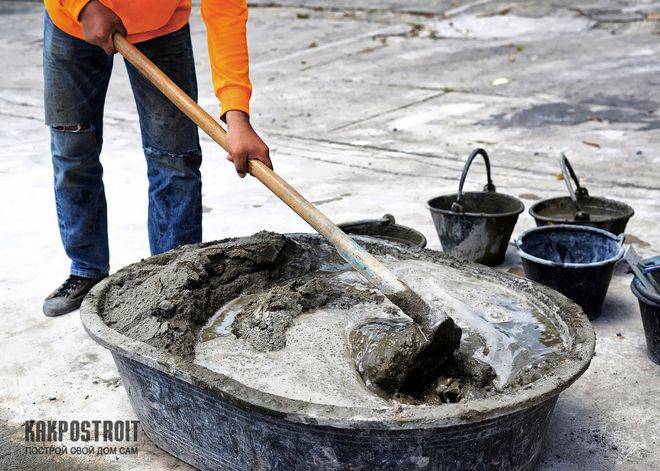

Ручной замес раствора

Кирпичная веранда, пристроенная к дому

Если металлическая или деревянная конструкция считаются универсальными и могут быть использованы практически для любого типа частного дома (каркасного, сруба, капитального), то кирпичная веранда с пластиковыми окнами подойдет только для капитальной постройки.

Здесь, к сожалению, нет возможности привести схему или эскиз с раскладкой по материалам – слишком индивидуально строительство из кирпича или блока. Однако можно выделить основные этапы и нюансы:

для такого сооружения столбчатые и свайные фундаменты не подходят, требуется серьезное ленточное основание с хорошей гидроизоляцией. Оно может быть выполнено монолитным или блочным, глубина залегания рассчитывается в зависимости от глубины промерзания грунтов в данном регионе. Подробнее об устройстве и гидроизоляции фундаментов в статье;
конструкция может быть сплошной – с полноценными стенами, воспринимающими нагрузку от крыши – или с колонновидными опорами. Второй вариант более экономичен в плане затрат материалов и времени. Колонны с 4 кирпичами или более в ряду кладки устраиваются обязательно по углам веранды и, при большой ее площади, дополнительно в промежутках. На фото выше показан именно такой вариант, с колоннами, пространство между которыми заполнено частично металлопластиковыми окнами, частично – однорядной кирпичной кладкой;
перекрытие кирпичной веранды может быть устроено на деревянных балках или на металлических фермах, в зависимости от веса кровельного материала;
установка металлопластиковых окон в этом случае выполняется после первичной отделки стен и монтажа крыши. В противном случае велик риск повреждения рам и створок под действием внезапно возросшей нагрузки или в процессе строительных работ;
оптимальным вариантом отделки для кирпичной веранды считается облицовочный кирпич и плитка, в том числе имитирующая дикий камень, штукатурка, покраска.

Чтобы построить веранду, максимально удачно совмещенную с домом, придется использовать закладные – металлические детали, которые соединят капитальную стену дома с новой пристройкой.

Основная связь идет на уровне фундамента, арматура ленточного основания для веранды связывается с фундаментом дома.

Аналогично выполняется связь между стенами/колоннами веранды и стеной здания.

По возможности фермы/стропила крыши также загоняются в капитальную стену дома. Это позволит лучше гидроизолировать шов между стеной и навесом, увеличит устойчивость и прочность конструкции в целом.

Достоинства и недостатки столбчатых оснований

Столбчатый фундамент своими руками обладает следующими плюсами:

экономичностью (доля в общей себестоимости строения составляет в среднем 18%, у других типов – 25%);
материалоемкость и трудоемкость до двух раз ниже, нежели у ленточного;
возводятся вдвойне быстрее;
надежностью («ладят» с морозным пучением в отличии почти от всех других типов);
простотой технологии возведения;
не обязательно нивелирование участка;
малым объемом гидроизоляционных мероприятий;
если спроектированы правильно, им не страшны высокое расположение грунтовых вод и пучение грунта.

Они обладают следующими недостатками:

затруднительно строительство дома с подвалом;
конструкция неглубокого заложения боится горизонтального сдвига, а потому важен очень надежный ростверк;
вариант неглубокого заложения применяется только на грунте без пучения и подвижек;
применимы только под нетяжелые строения.

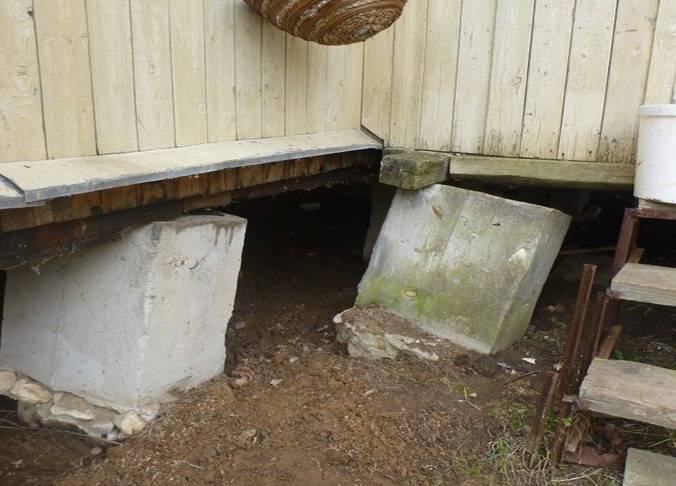

Разрушение столбчатого фундамента из-за боковых нагрузок.

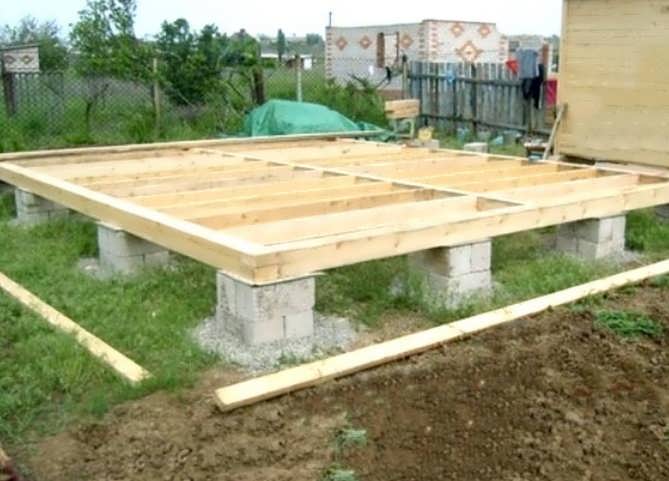

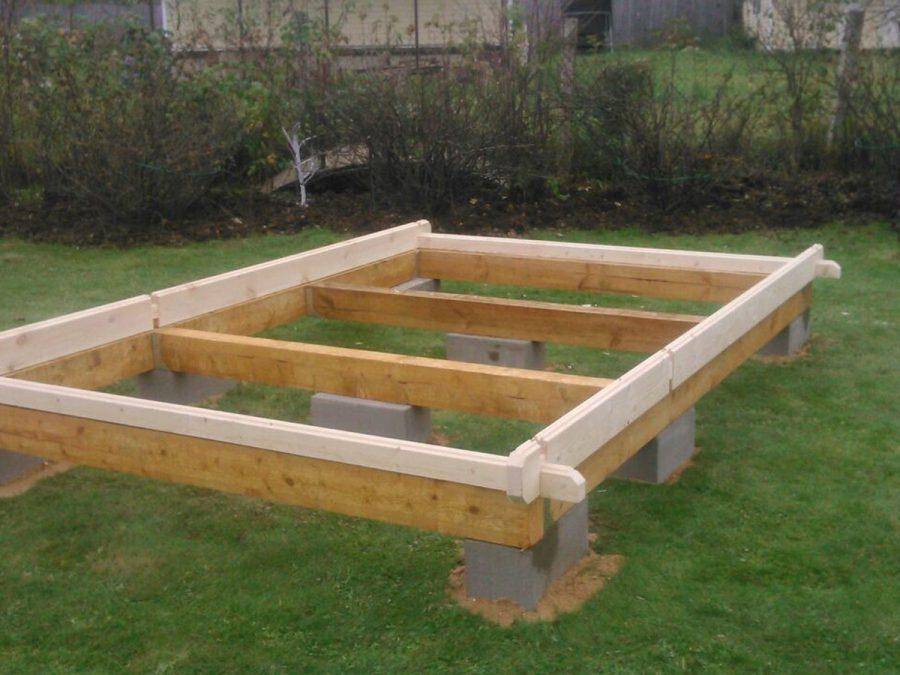

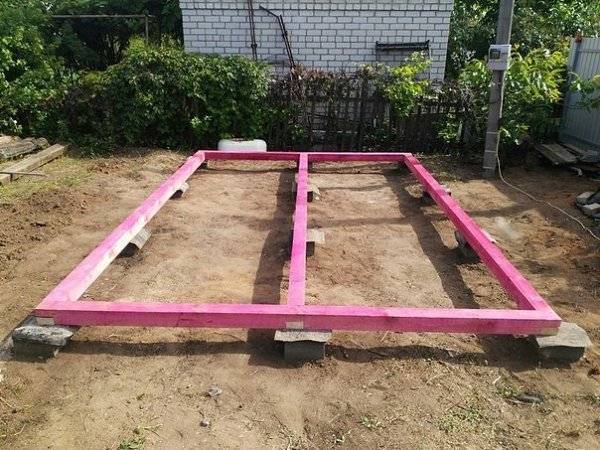

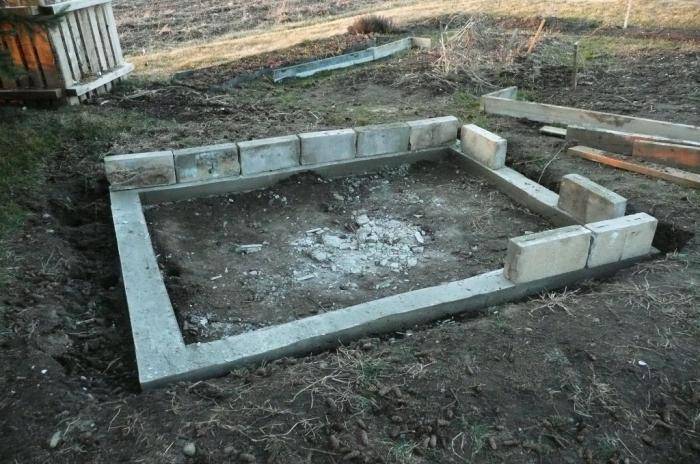

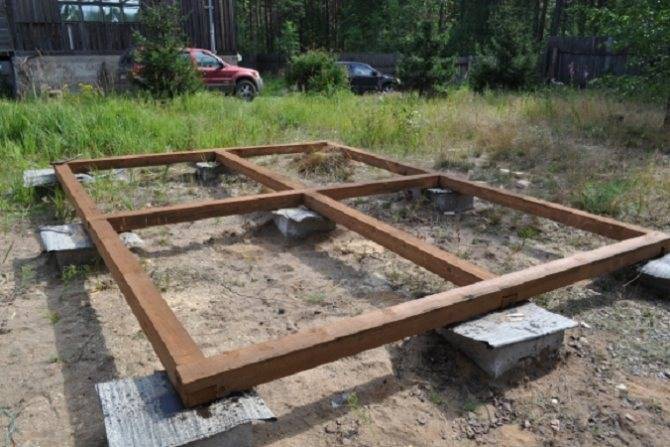

Фундамент из блоков

Данный тип требует минимальных трудозатрат. Это самый простой фундамент. Чтобы установить беседку, следует применять прямоугольные блоки без отверстий. Лучше всего использовать изделия размерами 20х20х40 см. Их проще как перевозить, так и устанавливать.

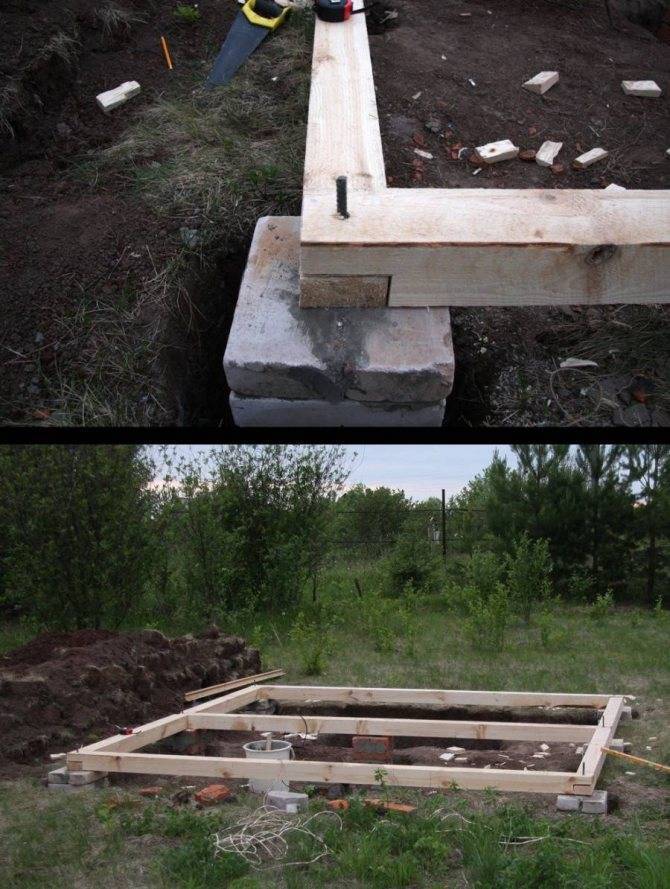

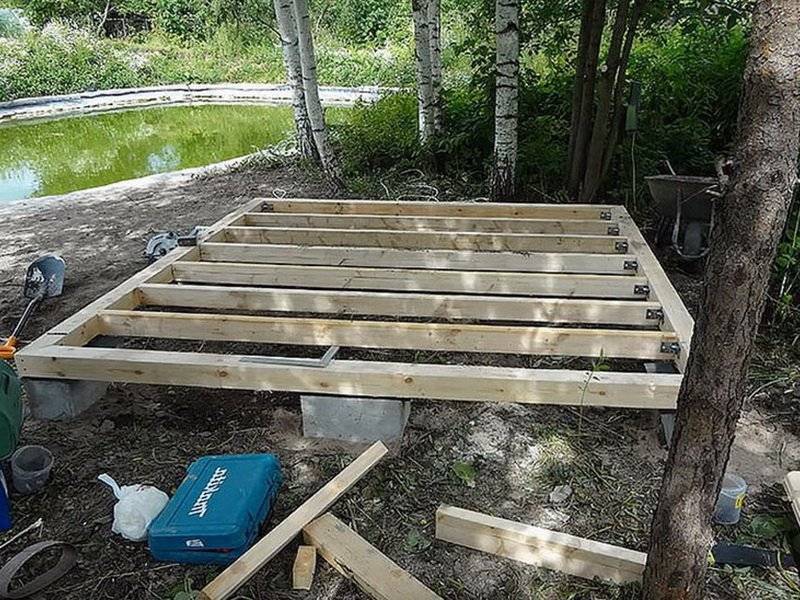

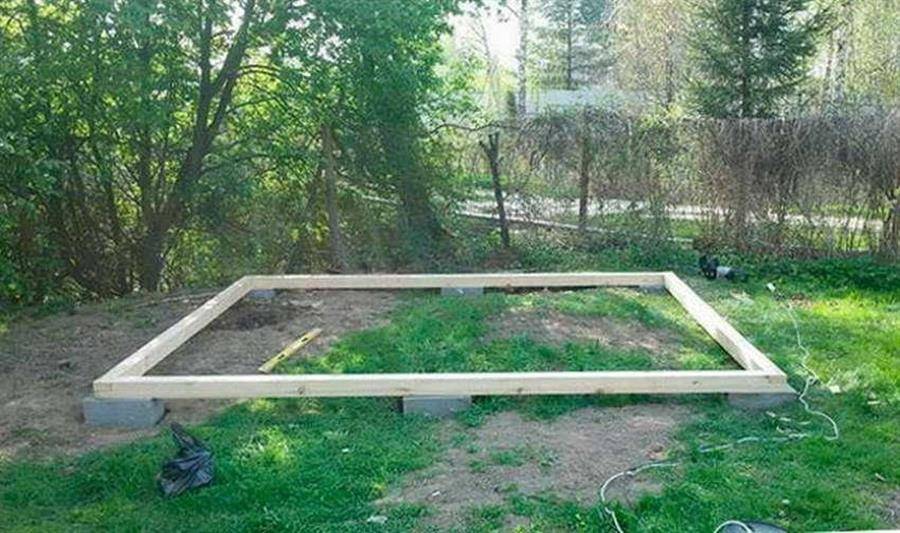

Пример фундамента из блоков

Пошаговая инструкция устройства фундамента

Первый этап. Разметка

Существует ряд специальных методик для выполнения разметки под фундамент. Следует их внимательно изучить прежде, чем приступить к работе. Для разметки применяется бечевка, которая затем крепится с помощью металлических или деревянных колышков.

Разметка под фундамент

Второй этап. Выемка грунта

Площадь ямы под установку бетонного блока в 1,5-2 раза больше площади его основания. Глубина ямы зависит от типа грунта, на котором возводится постройка. Обычно глубина составляет от 150 до 300 миллиметров.

Третий этап. Подготовка основания

Получившиеся неглубокие ямы заполняются щебнем или песком. Затем утрамбовываются. Песок рекомендуется залить водой, чтобы его усадка была максимальной.

Четвертый этап. Укладка

Сначала блоки устанавливают строго по углам. Затем располагают на расстоянии 1,5-2 метра друг от друга по всей площади постройки.

Пятый этап. Гидроизоляция

Во время эксплуатации конструкции, вода поднимается и увлажняет несущие конструкции. Это происходит вследствие капиллярного эффекта. Чтобы предохранить нижнюю часть постройки от разрушения, необходимо положить несколько слоев рубероида. Либо промазать битумной мастикой или жидкой резиной.

Когда все работы закончены, можно размещать беседку или устанавливать обвязку – каркас основания постройки.

Установку свайного фундамента выполняем в 5 этапов

Этап 1. Размечаем фундамент и роем канавы под незаглубленный ленточный фундамент.

Для начала на подготовленной площадке под беседку снимают 5-10 см мягкой земли, чтобы выровнять площадку и выполняют разметку под фундамент.

Затем прокапывают траншеи и засыпают на ее дно дренажную «подушку» толщиной 15-20 см, которая состоит из щебня и песка.

Этап 2. Вырезаем отверстия под сваи

Специальным буром вырезают отверстия под сваи по центральной линии будущих бетонных лент.

Толщина столбцов рассчитывается исходя из расчетных значений необходимой площади основания, но в любом случае величина их толщины должна быть не меньше 100 мм и при этом составлять около 1/3 ширины ленточной полосы.

Установка свай производится со стандартным шагом – 2 метра.

Этап 3. Заливка свай.

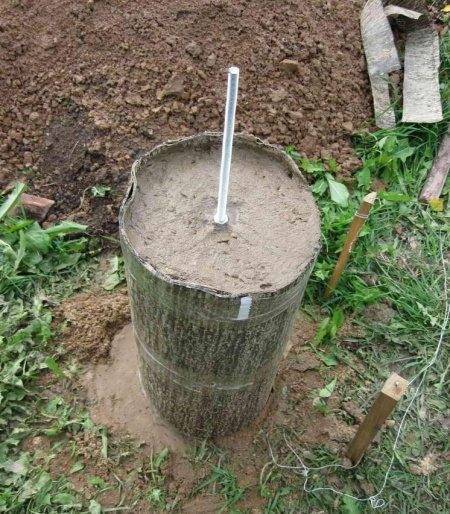

Самый простой способ подготовить форму под заливку свай – свернуть лист рубероида в окружность и закрепить получившуюся форму трубы леской. Свободный конец «трубы» должен выступать из земли где-то на 1/3 высоты цокольной части.

В полость полученной трубы помещаем арматурный каркас: два – три вертикальных прута арматуры сечением 10-12мм, которые через каждые 50 см закрепляются проволокой 6 мм

Обратите внимание, что концы прутьев арматуры должны выступать из трубы на 15-20 см или на ½ высоты цоколя

Бетон следует заливать в трубу приблизительно по 25 см и тщательно прессовать, таким образом следует заполнить всю полость трубы до конца.

Кроме этого, следует обратить внимание, что залог долговечности свай – это надежная гидроизоляция, поэтому нужно быть особенно осторожными при их заливки бетоном. Чтобы дать возможность залитому бетону при застывании набрать рабочие характеристики твердости, его необходимо защитить от быстрой потери влаги, для этого в верхней части свай следует дополнительно использовать двойной гидроизолирующий слой

Этап 4. Устанавливаем опалубку и арматуру под ленточный фундамент

На этом этапе монтируем стандартную деревянную опалубку, в середину между досок помещаем арматурный каркас.

Здесь следует уделить особое внимание узлам свайного фундамента: торчащие концы прутьев арматуры, которые мы оставили на прошлом этапе прикручивают проволокой к горизонтальным и вертикальным прутьям арматуры ленточного основания

Этап 5. Заливаем ленточный фундамент

Перед тем как сделать заливку ленточного фундамента, поверхность опалубки нужно смочить водой и слегка обмазать ее раствором. Бетон следует заливать равномерно по всему уровню ленточного основания слоями по 20-25 см. После заливки каждого слоя нужно «отбивать» раствор, чтобы в нем не было воздушных пустот и пузырьков.

После того, как мы залили бетон, следует принять меры по его защите, для этого его по всему периметру необходимо укрыть листами рубероида и периодически смачивать водой.

А теперь, как все действия выглядят «вживую» посмотрите на видео ниже:

Таким образом, закончив все 5 этапов, мы будем иметь надежный свайный фундамент под беседку любого типа.

Источник

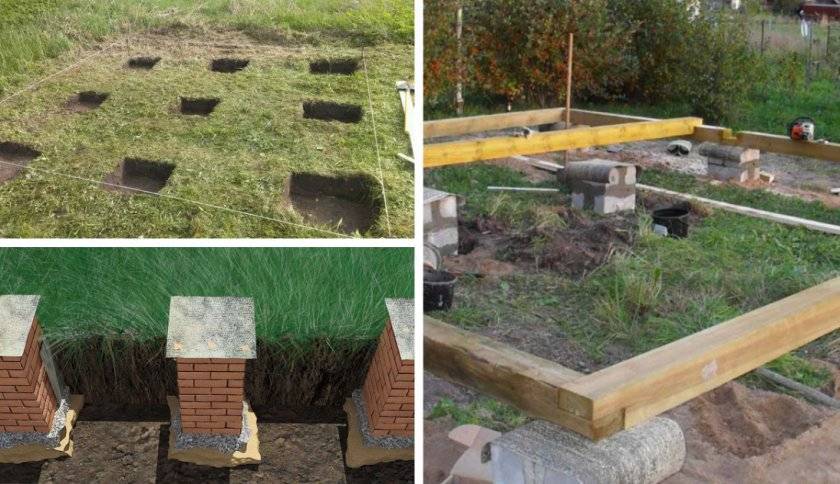

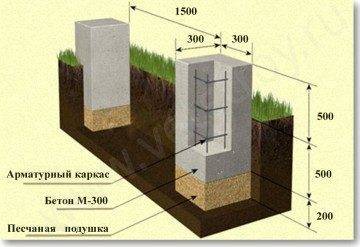

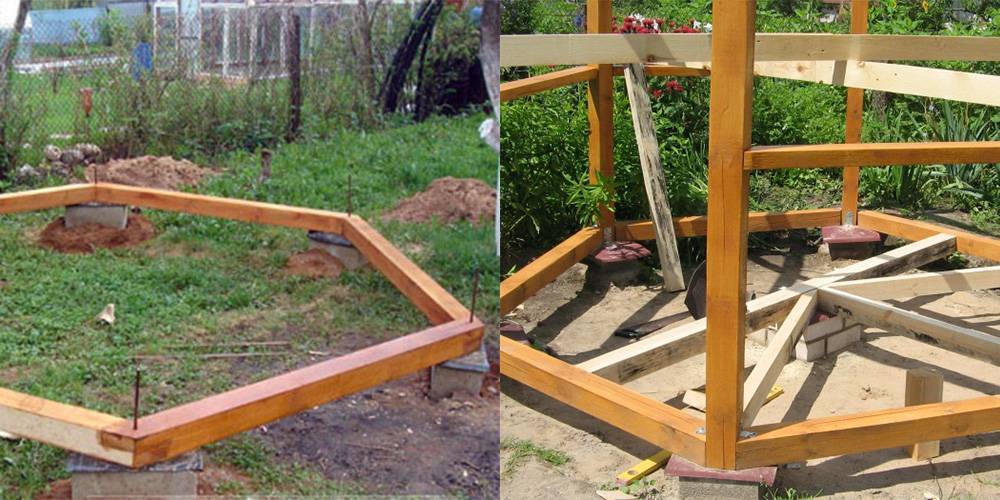

Возведение столбчатого фундамента

Основание в виде столбчатых опор возводится под постройки с незначительным весом, это может быть деревянная или кованая беседка. Работы выполняются в следующем порядке.

Подготовка и разметка участка

Площадку, отведенную под строительство беседки, очищают от крупной растительности и большого мусора.

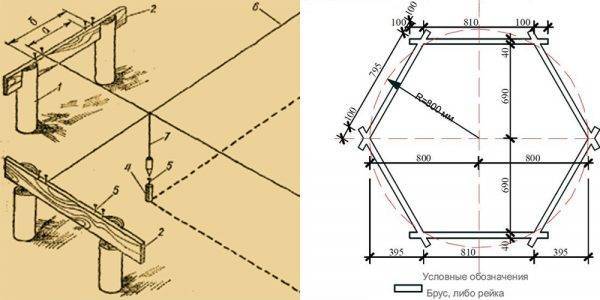

Для выполнения разметки понадобятся деревянные колышки и веревка. Под прямоугольное строение углы определяют по методу «египетского» треугольника. Для этого ставят колышек в одном из углов, отмеряют расстояние 3 метра и ставят второй колышек, затем в другую сторону отмеряют 4 метра и вновь ставят колышек. Если расстояние между отметками равно 5 метров, то угол соответствует 900. Аналогичным образом проверяют остальные углы.

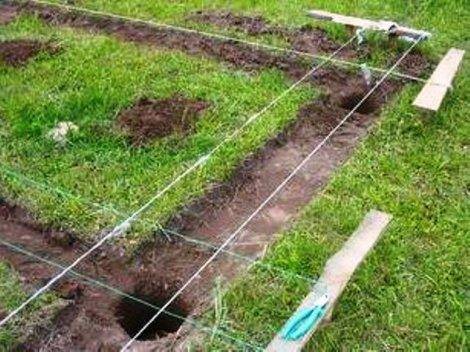

Разметка и подготовка для столбчатого фундамента

Для разметки под беседку в форме шестигранника необходимо взять два колышка и соединить их веревкой. Один колышек втыкают в землю примерно в центре площадки, другим — чертят круг, слегка натягивая шнур. Затем через центр круга проводят линию и в тех местах, где круг и линия пересекаются, ставят дополнительные отметки.

Далее определяют другие углы, для чего в одну из отметок ставят колышек с веревкой и чертят полукруг, который должен иметь точки пересечения с основным кругом. Здесь также ставят отметки. Аналогичные действия выполняют с другой стороны круга. В результате должно получиться шесть колышков, их соединяют веревкой.

Земляные работы

На этом этапе необходимо сделать ямы под столбы, которые должны располагаться обязательно под углами беседки и по линии стен большой длины. Чаще всего расстояние между столбами составляет 1,2-1,5 метра. Глубина ям может составлять около 0,7 метра. Дно готовых углублений засыпают песком, смачивают его и хорошо уплотняют. Высота песчаной подушки должна быть не меньше 20 см. ее основное назначение снижение уровня воздействия сил пучения при сезонном движении грунта.

Строительство опалубки

Если на участке преобладают сыпучие грунты, то необходимо собрать опалубку, используя для этого доски или толстую фанеру. Можно использовать полосы рубероида, свернув их в рулоны нужного диаметра. Довольно часто можно встретить опалубку из асбестоцементных труб. Если грунт плотный и осыпания стенок не произойдет, то можно просто залить песок слоем тощего бетона и переходить к армированию.

Армирование

В каждую ямку устанавливают по три-четыре прута и связывают их между собой, образуя своеобразный каркас. Прутья армирующего каркаса должны выступать над поверхностью земли на 0,2 метра.

Заливка бетона

Конструкцию из опалубки и армирующего каркаса заливают бетонным раствором, который готовится из цемента марки М400 и песка в соотношении 1:3. Залитую смесь нужно обязательно уплотнить, чтобы удалить пузырьки воздуха.

Эксплуатация столбчатого основания и дальнейшие строительные работы можно начинать только через месяц.

Устройство фундамента под деревянный дом

Эта статья предназначена для тех, кого интересует постройка жилого дома из дерева (из бруса, бревна, каркасного дома).

Как известно, древесина, даже обработанная и подготовленная, разрушается быстрее остальных строительных материалов.

При этом, процесс разрушения начинается в том месте, где дерево одновременно контактирует с водой (влагой), землей и воздухом. т.е., в месте его примыкания к фундаменту.

Соответственно, правильное устройство фундамента под деревянный дом можно назвать залогом длительного функционирования строения.

Фундамент для деревянного дома – СНиП, ГОСТ, нормативные документы:

Строительство фундамента начинается с расчетов и ознакомления с требованиями. Среди документов, которые регламентируют отдельные аспекты строительства фундамента выделяют:

*ГОСТ 13580-85 «Плиты железобетонные ленточных фундаментов».
*СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».
*СНиП 2.02.01-83 «Основания зданий и сооружений».
*СНиП 2.02.03-85 «Свайные фундаменты»
*СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».
*Руководство по проектированию оснований и фундаментов на пучинистых грунтах. *Другие нормативные акты (региональные или же те, которые касаются работы на конкретных видах грунтов).

При этом стоит отметить, что рекомендации, приведенные в положениях и нормах, только в ключевых моментах определяют требования к процессу строительства. Но, частный дом может отличаться размерами, этажностью, материалом строительства. Соответственно, устройство фундамента под деревянный дом будет иметь массу вариаций, применяемых в каждом конкретном случае. Однако нужно учесть, что фундамент должен превышать уровень грунта на 500 мм.

Устройство фундамента для деревянного дома

Что бы ответить на этот вопрос, нужно рассмотреть факторы, определяющие тип фундамента:

место расположение дома. Является отправной точкой всех последующих геологических изысканий

Важно не строить дом вблизи обрывов, водоемов, где непрочные грунты. А также заранее учесть возможность подключения к коммуникациям (газоснабжение, электрификация, водоснабжение);
размеры и этажность дома

Чем больше вес дома, тем более прочным должен быть фундамент под него. Но, при этом, увеличение этажей приводит к большей нагрузке на фундамент, а вот увеличение общей площади дома не выдвигает таких требований, т.к. общая нагрузка на единицу площади остается неизменной;
запроектированный подвал, цокольный этаж;
рельеф местности. При больших неровностях возведение фундаментов ленточного типа повлечет за собой потребность в вынимании значительного количества грунта;
тип почвы и ее несущая способность. Выделяют пять типов почвы. Чтобы определить тип грунта на участке не обязательно общаться в специальные организации, достаточно понаблюдать за почвой после дождя;
Глинистая почва медленно впитывает влагу, а в засуху покрывается коркой.
Суглинистая впитает влагу быстро, но полностью просохнет только через пару дней.
Песчаная быстро впитает влагу, а приступить к работе можно будет практически сразу после дождя.
На торфяной плохо растет растительность, она долго просыхает.
Известковая почва способна быстро впитывать влагу и отличается появлением светло-серого оттенка земли во время засухи.

Тип почвы определяет ее несущую способность:

глубина залегания грунтовых вод. Чем больше влаги находится в земле, в непосредственной близости к фундаменту, тем большая вероятность того, что при замерзании/оттаивании почва будет вспучиваться;
глубина промерзания грунта. Подошва фундамента должна находиться ниже уровня промерзания грунта;
расход материала, сроки и стоимость работ. Определяется застройщиком самостоятельно;
эстетичность конструкции. Также зависит от личных предпочтений. В любом случае, дальнейшая облицовка фундамента деревянного дома цокольным сайдингом, штукатуркой и д.п. позволит достигнуть желаемого эффекта.

Расчет и учет вышеперечисленных факторов позволит выбрать нужный тип фундамента. Какой фундамент под деревянный дом лучше? Выбрать соответствующий вариант можно после оценки всех вышеописанных факторов.

Типы и виды фундаментов для деревянных домов

Незначительный вес древесины предполагает использование таких типов фундамента:

ленточный;
столбчатый;
свайный;
плитный.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

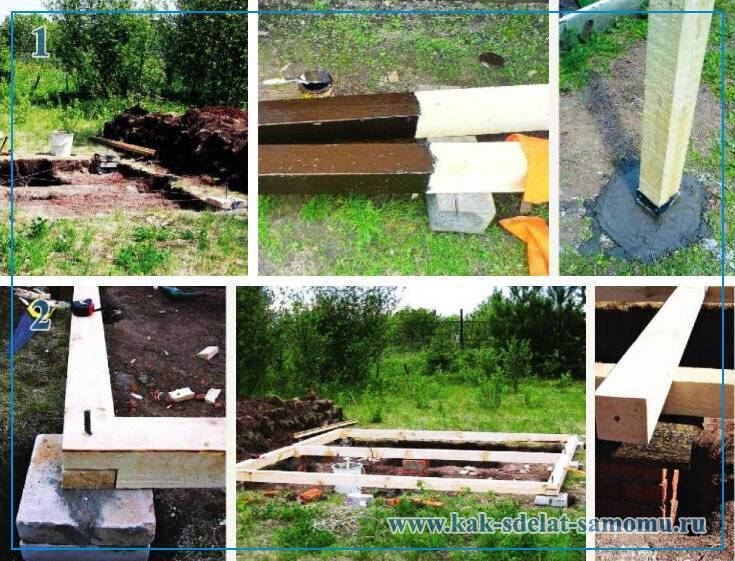

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

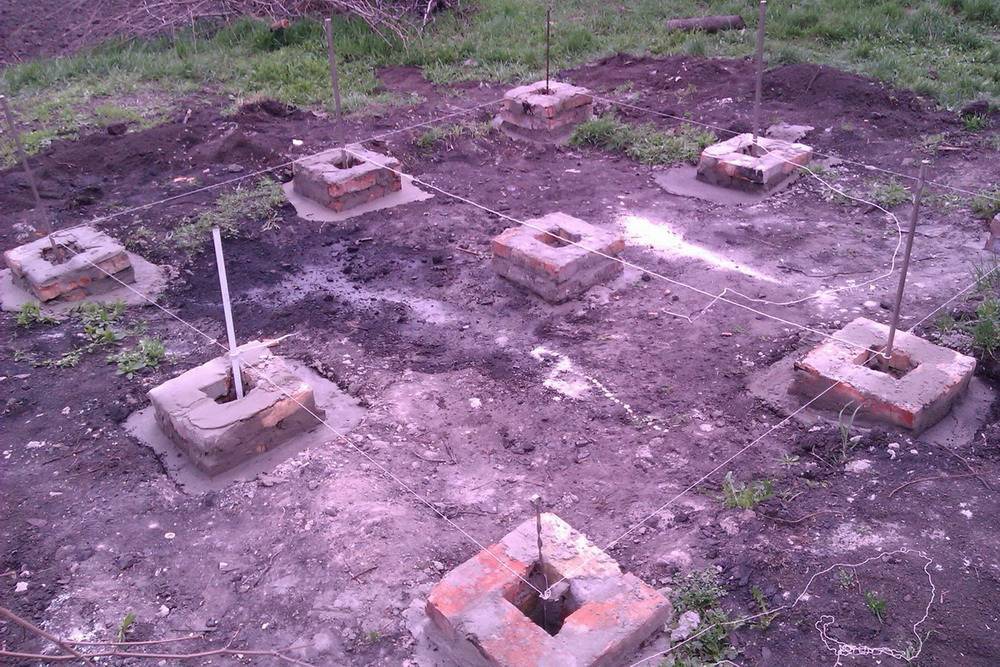

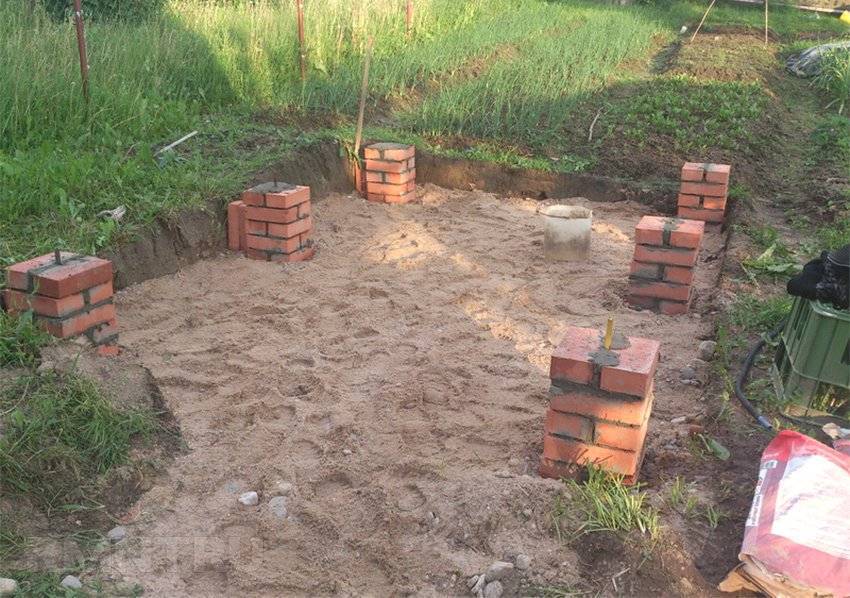

Фото 4. Опорные столбы из красного кирпича

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

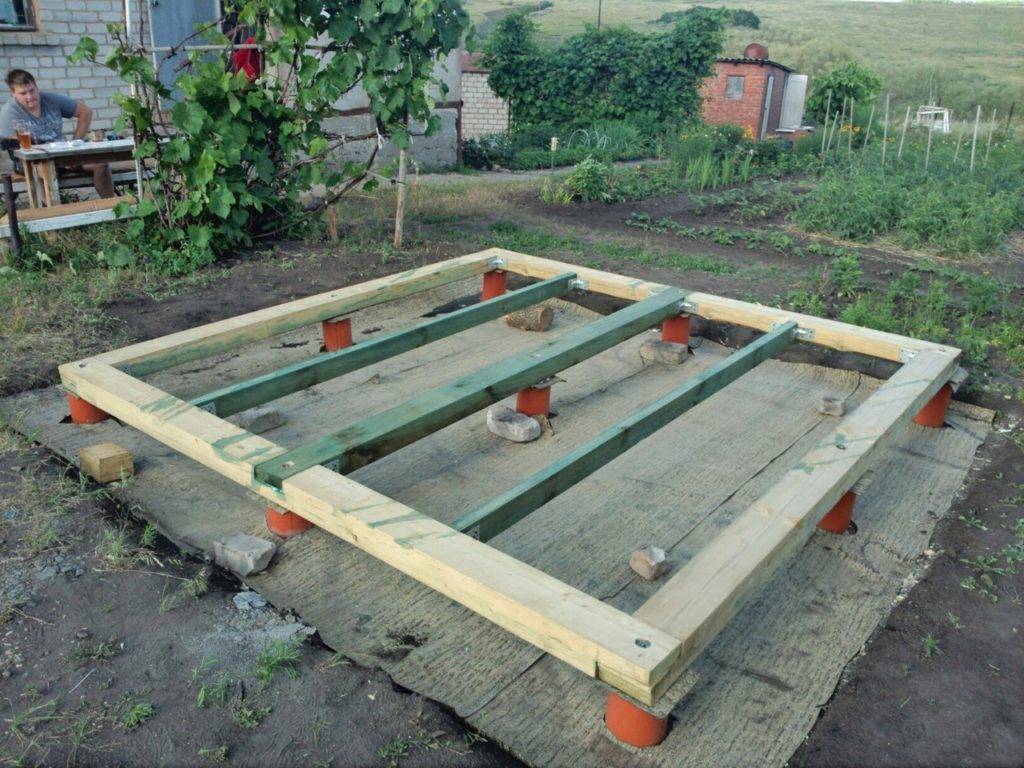

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части

Самые читаемые обзоры

Биогумус для огурцо
Виноград Изабелла
Виноград Мускат
Виноград восторг
Вредители крыжовника
Груша скороспелка
Желтая черешня
Желтеет рассада огурцов
Как вырастить сливу
Как опылять помидоры
Как поливать перец
Как привить грушу
Как уберечь клубнику
Кальциевая селитра
Клубника Мармелада
Клубника Машенька
Клубника Роксана
Клубника альбион
Когда плодоносит клубника
Малина гусар
Мульчирование огурцов
Мульчирование помидоров
Осыпаются ягоды
Почему вянут помидоры
Почему пропадают огурцы
Почему сохнет слива
Почему чернеют помидоры
Прививка винограда
Размножение ежевики
Размножение лимона
Размножение облепихи
Ржавчина на огурцах
Сетка для огурцов
Сколько цветет сирень
Сорта крыжовника
Сорта малины
Сорта огурцов
Сорта персиков
Томат Благовест
Томат розовый мед
Чем подкормить крыжовник
Чем полезен виноград
Черная малина

Необычные версии

Оказывается, фундамент реально сделать даже из покрышек грузовика. Впервые этот метод придумал, а спустя некоторое время и запатентовал житель Санкт-Петербурга Михаил Семыкин. Народный умелец предложил укладывать в два слоя на ровную поверхность покрышки автобусов, троллейбусов или тракторов. При грамотной организации прочный фундамент может получиться из больших валунов и даже из подземных нор.

Из пластиковых труб

Главным преимуществом такого основания является доступная каждому третьему россиянину стоимость работ. Основу реально подготовить за 7 часов, а благодаря ее конструктивным особенностям автономная постройка возле дачи возвышается над землей примерно на 15 см. Этого вполне достаточно, чтобы защитить сооружение от подтопления.

Наличие свободных квадратов способствует оперативному монтажу не только наружных, но и внутренних коммуникаций. Даже если со временем возникнет желание сделать капитальный ремонт, яму выкапывать не придется.

В данном случае пластиковые трубы служат несъемными опалубками, благодаря которым возможна правильная геометрия сооружения. Главное – придерживаться четкой последовательности действий, и тогда даже самая маленькая беседка из террасной доски прослужит минимум 30 лет.

Во избежание технических ошибок лучше воспользоваться инструкцией:

Освободить участок от корней многолетних растений и строительного мусора.
С помощью кольев и шнуров разметить свайное поле.
Учитывая особенности почвы и возможные нагрузки, выбрать оптимальное количество опор.
Проделать 2-метровые отверстия под трубы.
В местах дополнительной нагрузки установить плиты перекрытия.

Из покрышек

Имеется в виду нестандартный тип фундамента, приемлемый исключительно для легких построек из пиломатериалов или пластика

При этом важно помнить: чем больше шин, тем прочнее основа. Зазоры между покрышками лучше заполнять смесью из гравия и мелко подробленного кирпича

В качестве верхнего слоя сойдет плотный линолеум

В качестве верхнего слоя сойдет плотный линолеум.

Чтобы заливка получилась равномерной, на готовую основу нужно постелить листы рубероида. Вокруг покрышек – выстроить опалубку, окутанную деревянными бортиками. По окончании работ – уложить арматуру и забетонировать покрытие.

Минимальный срок эксплуатации такого фундамента нередко превышает 15 лет.

Из бочек

200-литровые бочки с толщиной стенок не меньше 1,5 мм – в списке наиболее популярных и относительно недорогих материалов для фундамента. Их можно использовать в строительстве террас, открытых веранд и деревянных беседок

Перед работами важно подготовить материал: снять съемные крышки, а если необходимо, удалить дно. В будущем такое изделие можно будет использовать в качестве опалубки

Для беседок площадью от 8 до 12 м² потребуются 4 опорных точки. При возведении более просторных построек – от 10 и больше. Для изоляции фундамента от наружных поверхностей на верхнюю часть бочек, залитых бетоном, нужно уложить слой гидроизоляции. При желании обечайки можно ввести в промерзшую почву, а при их монтаже прямо на землю желательно подготовить 12-сантиметровую компенсационную опору из песка.

Для правильной закладки такой основы необходимо:

Натянуть шнуры, по которым в последующем можно будет определить местоположение бочек.
Выкопать 60-сантиметровую яму под каждое изделие.
Сделать подушку из песка, поверх которой нужно уложить несколько слоев рубероида.
Засыпать зазоры между бочками рыхлой смесью.
Заполнить деревянное вместилище бетоном.

Из рубероида

Именно от качества гидроизоляции конструкции зависит ее устойчивость к неблагоприятным условиям. Поэтому до 40% специалистов предпочитают основу из рулонных материалов. Перед строительством их нарезают слоями и наклеивают на основу с помощью битумной мастики.

Как только материал пристанет к основе, фундамент можно засыпать почвой. В этом случае бетон, приготовленный для заливки столбов, уже защищен от грунтовых вод. В результате срок годности будущего сооружения увеличивается задолго до его ввода в эксплуатацию.

Иногда стоимость фундамента превышает расходы на капремонт дачного участка. Но поскольку речь идет о несущей конструкции, способной выдерживать большие нагрузки, экономии здесь не место.

Дешевый вариант фундамента своими руками

Недорогие основания устраиваются только для легких садовых форм небольшого размера. Простой вариант делается в виде щебеночной подсыпки на песчаной подушке. Траншея роется глубиной 20 – 30 см, слой песка составляет около 5 – 7 см. Остаток засыпается щебнем. Керамзит и шлак не используются, т.к. имеют малую прочность.

Во время трамбовки слои проливаются водой для плотной усадки камней. После этого делается цементное молочко (водный раствор вяжущего без песка и других наполнителей). Жидкий раствор выливается на поверхность и застывает там. На третьи сутки верх покрывается двумя слоями рубероида и начинается возведение стен.

Строительство фундамента

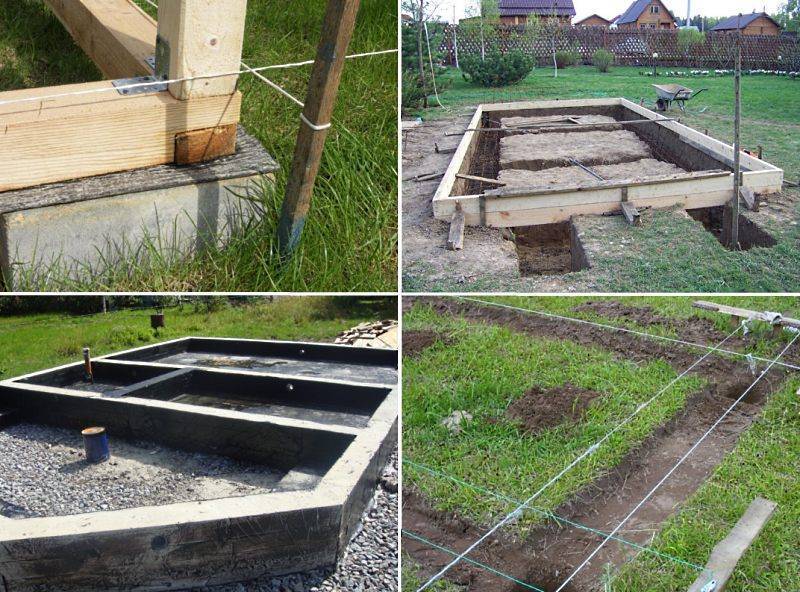

Разметка

Разметка под несущие столбы

Перед тем как начать установку фундамента необходимо тщательно выверить и разметить предполагаемую фигуру, чтобы вы могли расположить несущие элементы в положенных местах. Разметка должна быть максимально точной, так как основа будет ложиться непосредственно на ростверк, и равномерное распределение веса конструкции будет целиком зависеть от правильности расположения несущих частей.

Фигура не должна быть перекошенной, иметь правильную максимально равномерную структуру. Построение таких фигур как прямоугольник и шестигранник необходимо осуществлять при помощи геометрических формул, так как только с их помощью вы сможете добиться правильных пропорций. Простейшее построение шестиугольника осуществляется по формуле Евклида, а равномерное соотношение сторон прямоугольника проверяется сопоставлением длины диагоналей.

Несущие столбы для беседки в обязательном порядке располагаются по углам выбранной фигуры, в случае с прямоугольником также необходимо разместить промежуточные элементы на равном расстоянии друг от друга. Максимальное расстояние между сваями не должно превышать 2м. Если же разрыв имеет большее значение – лучше установить дополнительные элементы, так как увеличение промежуточного расстояния недопустимо.

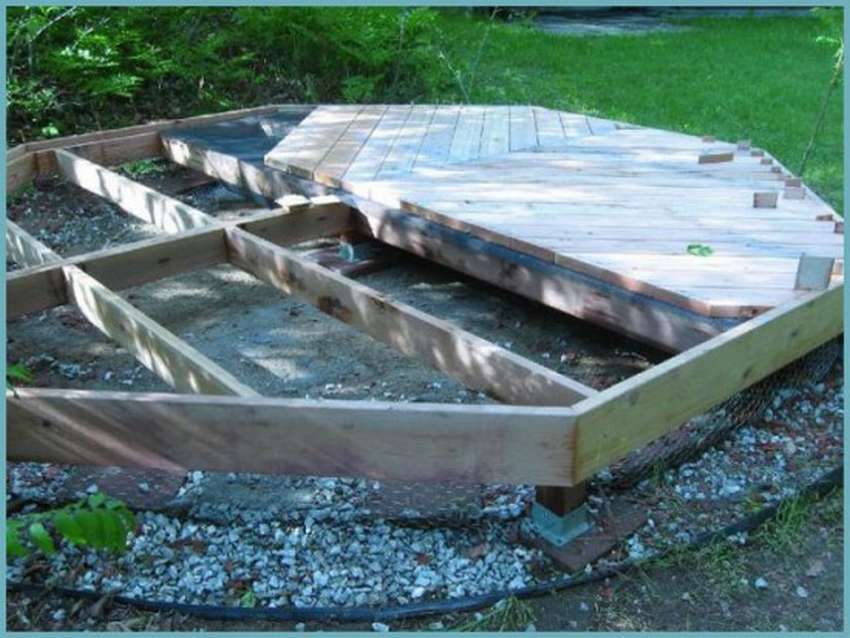

Распределение колонн под шестиугольную беседку

Подготовка

Перед тем как приступить к формированию фундамента, необходимо осуществить планировку местности – срезать бугры, засыпать ямы. После того, как площадка будет полностью распланирована, необходимо пробурить скважины для несущих колонн, минимальный диаметр которых должен быть не менее 25 см. Если колонны будут формироваться из бетонных блоков, то диаметр скважины должен позволять осуществить кладку.

Глубина скважин в большинстве случаев должна быть не менее полутора метров – именно на такую глубину промерзает грунт во время сильных морозов. Заглубление ниже уровня промерзания грунта является обязательным условием при установке столбчатого фундамента. Если расположить столбы недостаточно глубоко, то под воздействием морозного пучения произойдет их смещение и как следствие заваливание.

Монтаж несущих колонн

Асбестовая труба

В первую очередь формируется засыпка из песка или мелкого гравия – таким образом, вы сэкономите материал и создадите надежную основу для несущих колонн. Уровень засыпки может достигать до половины глубины скважины, но не более полуметра. Формирование подушки следует осуществлять послойно, постоянно увлажняя и трамбуя песок;
В качестве опалубки можно использовать асбестовую трубу соответствующего диаметра, которую устанавливают в скважину вертикально ровно. Во время фиксации труб необходимо проследить за тем, чтобы верхняя часть труб находилась на одном уровне, и образовывали одну горизонтальную плоскость, так как на них в дальнейшем будет укладываться ростверк. Высота столбов определяется выбранным дизайном;
Для формирования опалубки можно также использовать металлические листы, которые сворачиваются в трубу и укладываются в скважину, либо посредством жженого кирпича, с помощью которого выкладываются стенки будущей трубы. Кирпич для этой цели необходимо выбирать хорошо обожженный, так как он будет противостоять повышенной влаге с грунта;

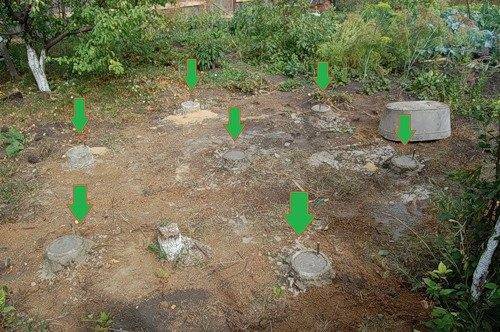

Залитая колонна

В трубу или полость закладывается армировка, которая состоит из трех или четырех сваренных между собой арматур диаметром 12 мм. Усилительный каркас необходимо расположить ровно посередине формы. Затем осуществляется заполнение формы бетонным раствором, который готовится из цемента, песка и мелкого щебня в соотношении 1:1:2;
Если колонные будут иметь сборную структуру, то для их формирования желательно использовать бетонные блоки, которые выкладываются по четыре штуки в ряд на цементный раствор, образуя правильный прямоугольник. Кладку необходимо осуществлять в разбежку – данное условие является обязательным, так как пересечение швов сильно ослабляет конструкцию;

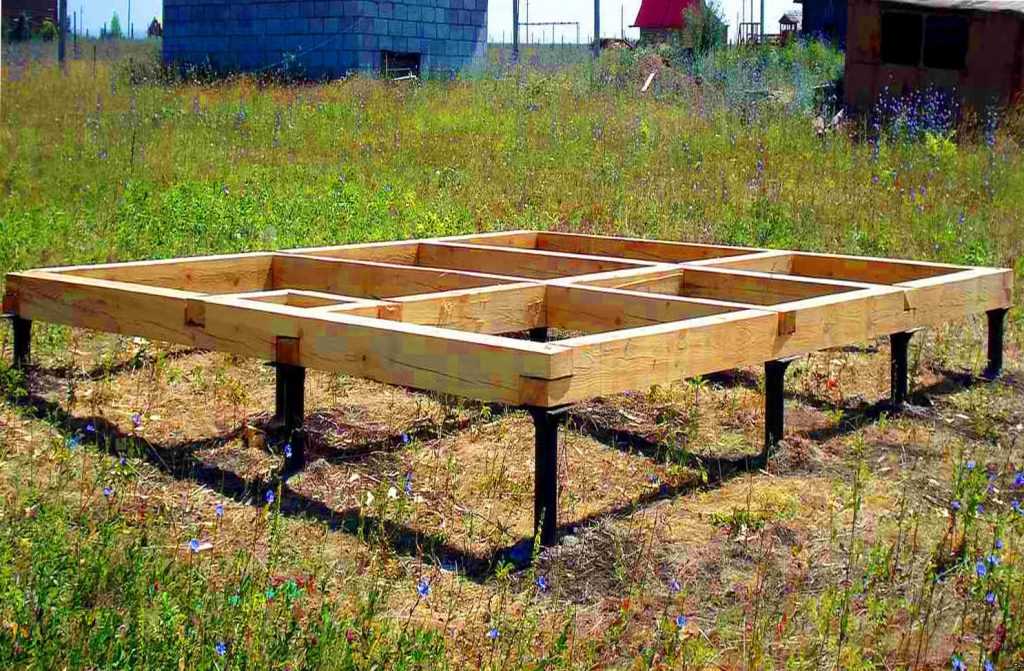

После того, как столбы полностью схватятся – осуществляется монтаж деревянного каркаса, который в данном случае играет роль ростверка, или же заливается бетонный сейсмопояс, в зависимости от дизайна;
