Как выбрать профлист – размеры: ширина, длина, толщина. Все тонкости правильного выбора от А до Я

Марки профлиста: какой выбрать профнастил для кровли в зависимости от величины расчетной нагрузки?

Как уже говорилось выше, одной из главных характеристик металлического профилированного листа является его несущая способность, которая определяется высотой трапеции профиля. В таблице ниже показано, какой бывает профнастил для крыши с наибольшей несущей способностью, его характеристики и область применения.

Характеристики марок несущего профлиста
Марка
профнастила
Высота
профиля
Толщина
металла,
мм
Вес 1 м²
профнастила,
кг
Область применения

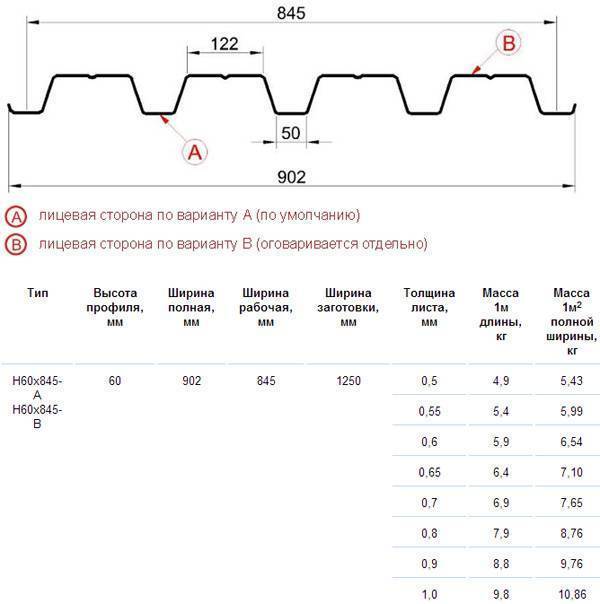

Н60 60 0,5-0,9 5-12 Несущие конструкции
и скатная кровля
Н75 75 0,7-1,0 9,25-12,9 Несущие конструкции,
потолки, несъемная
опалубка, плоские
и скатные кровли.
Н114 114 0,7-1,2 10,2-16,0 Монтаж перекрытий
модульных зданий
и сооружений, несъемная
опалубка железобетонных
перекрытий, плоскаяи
скатная кровля
с шагом опор до 6м.

Для того чтобы определиться, какой нужен профнастил для крыши в Вашем случае, необходимо достаточно точно знать нагрузку, которую будет выдерживать кровля в процессе эксплуатации. Для этого необходимо определить снеговую и ветровую нагрузку, действующую на нашу крышу.

Снеговая нагрузка зависит от региона, в котором находится строящееся здание. Так для 3-его снегового района она составляет 180 кг/м². Расчетная ветровая нагрузка в этом же регионе будет равна 32 кг/м2.

Определяя ветровую нагрузку для конкретной кровли нужно учесть ее уклон. Для этого расчетную величину ветрового давления умножают на соотношение высоты кровли к длине проекции ее ската. К полученной суммарной нагрузке нужно прибавить вес самого профнастила.

В зависимости от полученного результата и определяем, какой профнастил для кровли нам нужен. Предельно допустимые нагрузки для наиболее распространенных марок профлиста приведены в таблице.

Таблица предельных нагрузок
Марка
профнастила
Шаг
опор,
м
Предельная нагрузка,
кг/м²
Схема
опирания
1
Схема
опирания
2
Схема
опирания
3
Схема
опирания
4
С10-1000-0,6 1,2 50 83 68 64
С18-1000-0,6 1,8 56 140 115 109
С21-1000-0,6 1,8 101 253 208 195
С44-1000-0,55 1,5 512 235 267 256
3,0 64 118 134 128
С44-1000-0,6 1,5 556 307 349 335
3,0 69 154 175 167
С44-1000-0,7 1,5 658 474 540 518
3,0 82 211 264 245
С44-1000-0,8 1,5 747 650 741 711
3,0 93 240 300 280
Н60-845-0,7 3,0 323 230 269 257
4,0 184
Н60-845-0,8 3,0 388 324 378 360
4,0 203 254
Н60-845-0,9 3,0 439 427 504 482
4,0 240 300
Н75-750-0,9 3,0 645 617 771 720
4,0 293 247 434
Н114-750-0,8 4,0 588 588 735
6,0 193 261
Н114-750-0,9 4,0 659 659 824
6,0 218 293
Н114-750-1,0 4,0 733 733 916
6,0 244 325

Так, например, при расстоянии между опорами 3 м, предельно допустимая нагрузка для профнастила Н60-845-0,8 составляет 360 кг/м², а для профнастила Н57-750-0,8 — 409 кг/м². Как видно из приведенного примера, на выбор, каким профнастилом лучше крыть крышу, существенно влияет не только высота трапеции профиля, но и ширина листа.

Помимо вышеперечисленного, принимая решение, каким профлистом лучше крыть крышу, нужно учитывать и толщину металла. От толщины металла напрямую зависит срок службы кровельного покрытия. Считается, что увеличение толщины профнастила на 0,1 мм продлевает срок службы кровельного покрытия приблизительно на 5 лет.

Кроме этого, от толщины металла зависит и несущая способность профилированного листа. Для примера, несущая способность профнастила Н57-750, толщиной 0,7 мм составляет 295 кг/м², а тот же профлист толщиной 0,8 мм выдержит уже нагрузку 409кг/м².

Таким образом, изменяя толщину и ширину листа, вы можете добиться почти трехкратной разницы в предельно допустимой нагрузке для одной и той же марки профлиста

Это важно, если площадь вашей крыши большая, поскольку от того, какой профнастил для кровли будет использоваться, серьезно зависит и стоимость ее перекрытия

В частности, вы можете взять профлист с высотой трапеции 57 мм, но с большой толщиной металла и меньшей шириной листа. По своей несущей способности данный вариант будет даже превосходить профнастил Н-60 с минимальной толщиной листа, и не будет критически проигрывать Н-75.

Перед тем, как выбрать профнастил для кровли с небольшим уклоном и большим расстоянием между опорами, необходимо уточнить есть ли у профиля дополнительные ребра жесткости. Несмотря на кажущуюся незначительность, они серьезно повышают несущую способность профлиста.

Поскольку для крыши важна не только несущая способность, но и максимальная герметичность, этот критерий также стоит учитывать, решая какой профлист выбрать для крыши. В частности, если есть возможность, лучше остановится на кровельном профнастиле с капиллярной канавкой по краю листа. В этом случае даже нахлест в одну волну позволит обойтись без дополнительной герметизации стыков.

Особенности исчисления размеров профлиста для забора и крыши

Технологичность возведения ограждений стеновых или крышных конструкций в немалой степени зависит от размеров профлиста, ведь имеет значение, сколько придётся уложить элементов для покрытия поверхности: . Другая сторона вопроса — кратность габаритных величин единичного листа длине и ширине кровельного ската, протяжённости и высоте сооружаемого забора. Здесь совместимость размеров сильно влияет на количество обрезков.

Виды листового проката

По способу обработки стали различают горячекатаный металлический лист и прокат холодный — оба эти вида бывают оцинкованными или с полимерным напылением, окраской. Покрытие наносится на обе стороны или одну из них. Для изготовления гофролиста используют способ холодного профилирования мощным прессом. Другая оригинальная разновидность изделия — металлочерепица.

Основное применение гнутых плоскостей находится в строительстве: облицовка стен, ограждение территорий, укладка кровли и устройство перекрытий из заливного бетона по профнастилу. Размеры листа изменяются от высоты волны — по этому признаку различают 3 основных вида изделий:

  1. Стеновые — они выделяются меньшими толщиной и изгибом трапеций (от 8 до 21 мм), более низкой несущей способностью. Мелкое гофрирование позволяет получить при изготовлении большую ширину профнастила: под пресс идёт лента 1250 мм, и конечный размер определяется высотой трапеций. Применяются главным образом для обустройства заборов и обшивки стен каркасных металлоконструкций.
  2. Кровельные или универсальные листы имеют волны 20―100 мм. Такой сортамент чаще всего используют для укладки на крышу.
  3. Несущие профлисты. Размеры листов против стеновых значительно заужены, поскольку трапеции крупнее — от 75 мм и выше 100. Сфера применения — изготовление контейнеров, строительство гаражей, ангаров: везде, где конструкции подвергаются значительным нагрузкам.

Приобретая профнастил, надо обращать внимание на то, что каждый производитель использует своё оборудование, и рисунок профиля в деталях может не совпадать с трапецией другого изготовителя. Поэтому дробить покупаемое количество листов на 2―3 приёма нежелательно

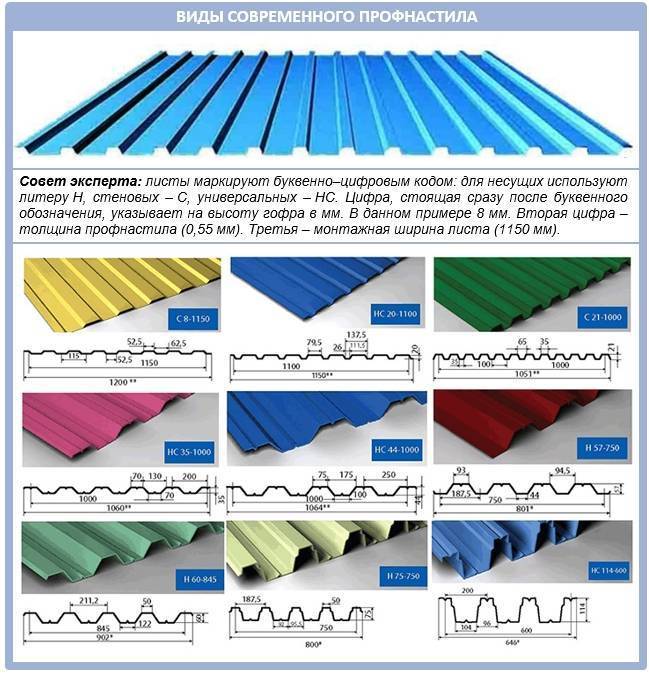

Маркировка изделий

Основные характеристики гофролиста зашифрованы в маркировке изделия. Начинается обозначение с буквы:

  • С — стеновой,
  • НС — универсальный, или кровельный,
  • Н — несущий.

Некоторые изготовители используют в названии знаки МП, МК. Например, размеры профлиста для крыши под маркой МП-20 означают, что высота трапеции 20 мм. Традиционная шифровка того же изделия выглядит как С20. Далее следуют ещё несколько цифр, дающих полную информацию о размерах профлиста для забора: ширина и длина — две последние, а перед ними толщина исходного металла штамповки. Пример обозначения стенового покрытия с высотой гребня 10, основой 0,50 мм и габаритами в плане 1х11 метров: С10−0,50−1000−11000.

Встречается ещё и маркировка по устаревшему стандарту, где указывался материал покрытия. Буквенные обозначения АЦ — алюмо-цинковое напыление, АК — алюмокремниевое и ЭОЦП — электролитическое цинковое покрытие.

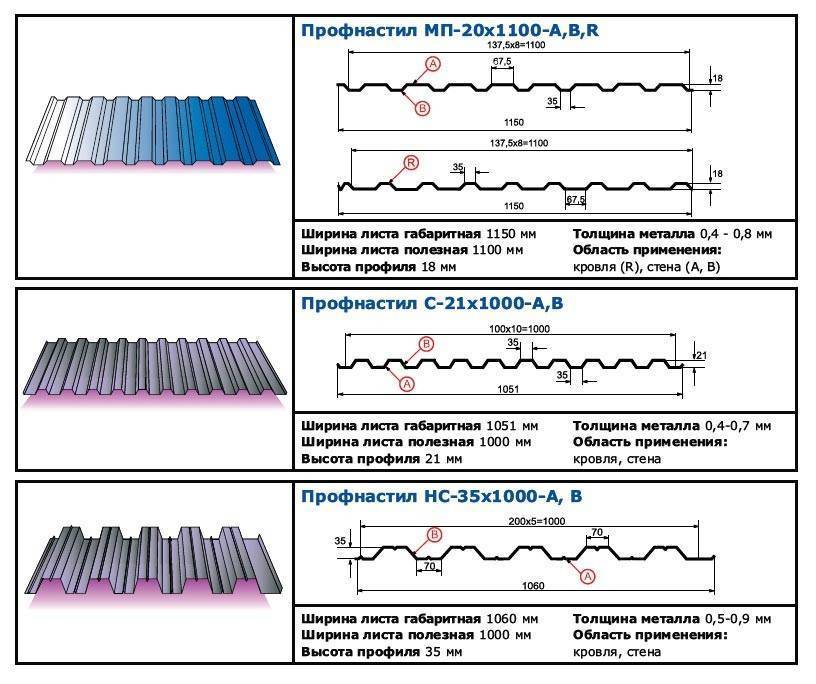

Размеры плоскости листа

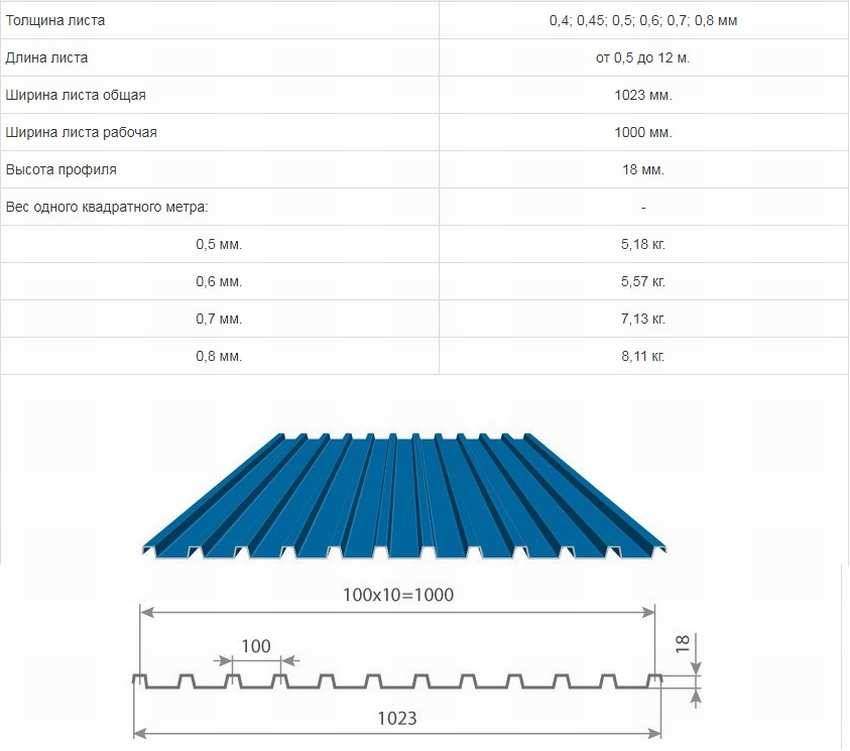

У профнастила, как и у всякого плоского предмета, основными характеристиками являются длина, ширина и толщина. Дополнительный параметр, учитываемый при выборе — высота выступа или волны профиля. Кровельные и стеновые гофрированные листы изготавливают следующих стандартных размеров:

  1. Длина зависит от контуров поверхности, которую необходимо накрыть, а для исходных листов ограничивается возможностями прокатных станов. Сегодня эта величина достигла 14 м и для перекрытий нарезают полосы протяжённостью 6 метров. Дальнейшее наращивание длины экономически нецелесообразно из-за удорожания доставки металла на объект.
  2. Ширина определяется из стандарта 1250 мм в зависимости от высоты гофры: если у марки С8 размер 1200, то для С 75 только 800 мм. Различают геометрическую, измеренную рулеткой, и полезную ширину листов, которая учитывает перехлест на одну или две волны. В случае с маркой С8 полезная величина составит 1150 мм.
  3. Толщина профнастила кровельного и стенового 0,3―0,5 мм и влияет на прочность покрытия и его цену: чем надёжнее, тем дороже. Для несущих листов берут металл 0,7―1,3. Оптимальным, с точки зрения прочности, тяжести и цены, считают интервал 0,5―0,6 мм.
  4. Высота гребня — чем она больше, тем прочнее и жёстче лист, но при равной длине имеет меньшую площадь. Максимальный размер волны зафиксирован 114 мм, а в частном строительстве — 44 мм.

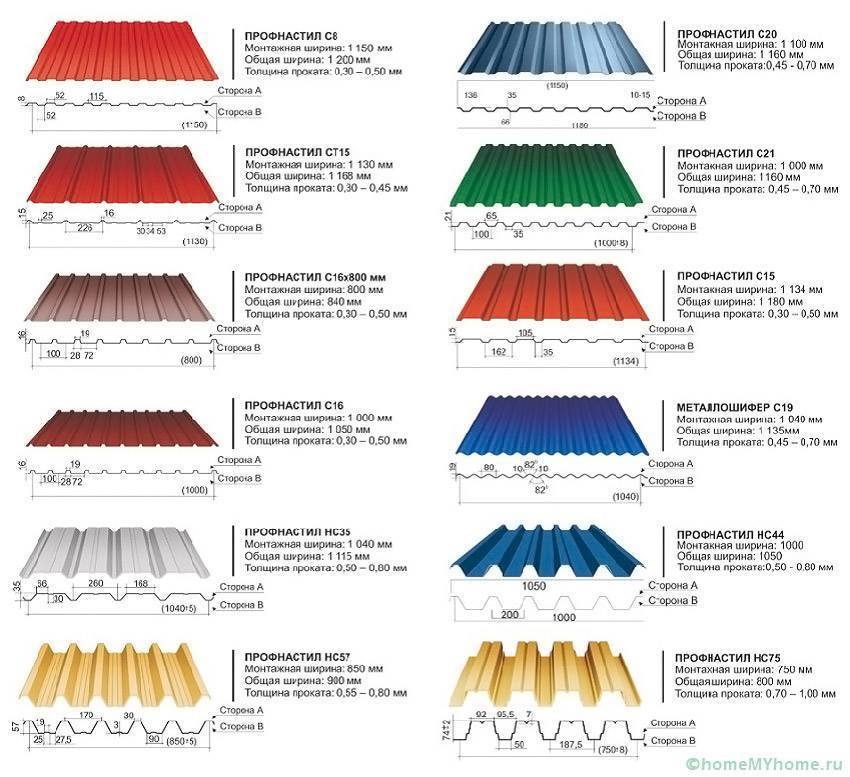

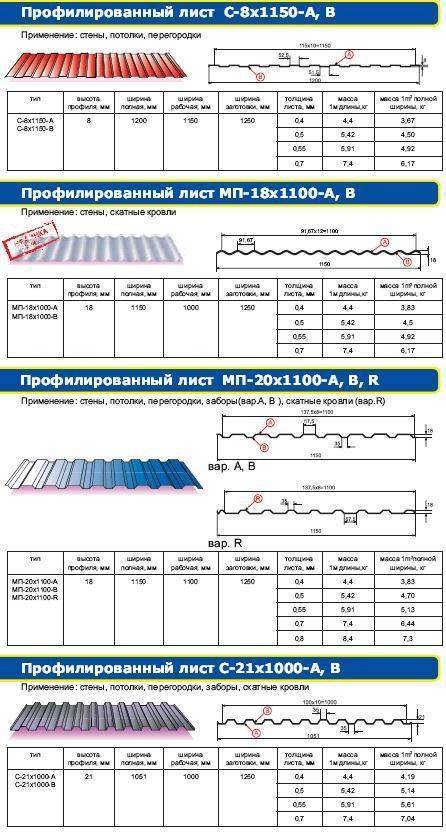

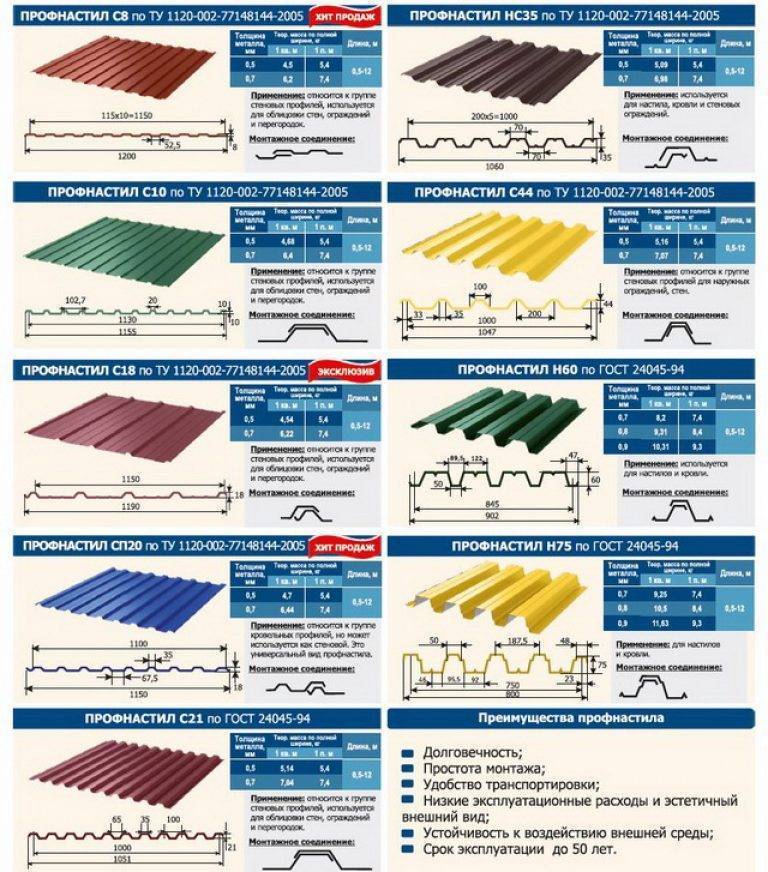

Характеристики некоторых популярных среди населения профлистов приведены в таблице.

Как выбрать профлист – размеры: ширина, длина, толщина. Все тонкости правильного выбора от А до Я

Особенности расчета

Чтобы понять, какое количество профнастила понадобится для ограждения, необходимо длину последнего (периметр) разделить на рабочую ширину листа. А также надо учесть параметры ворот. К примеру, если длина забора равна 50 метров, а профлисты выбраны марки С10-1000-0,6, то всего понадобится 50 листов. Не всегда этот параметр получается в виде недробного числа. В таком случае, его надо округлить в большую сторону.

Важно, чтобы был некоторый запас профлистов. К примеру, лучше взять по одному дополнительному листу на каждый поворот или угол. А также можно рассчитывать по площади конструкции

Это делается, если профнастил будет монтироваться внахлест и по ширине, и по длине. В таком случае от длины листов отнимается величина их наложения по вертикали при монтаже. Получившееся значение необходимо умножить на рабочую ширину. В итоге получится площадь объекта, которую нужно покрыть материалом. Всегда этот параметр округляется в большую сторону. А также надо немного добавить листов про запас, особенно если ограждение со сложной геометрией

А также можно рассчитывать по площади конструкции. Это делается, если профнастил будет монтироваться внахлест и по ширине, и по длине. В таком случае от длины листов отнимается величина их наложения по вертикали при монтаже. Получившееся значение необходимо умножить на рабочую ширину. В итоге получится площадь объекта, которую нужно покрыть материалом. Всегда этот параметр округляется в большую сторону. А также надо немного добавить листов про запас, особенно если ограждение со сложной геометрией.

Как выбрать профлист – размеры: ширина, длина, толщина. Все тонкости правильного выбора от А до Я

Забор из металлопрофиля (профнастила)

Ваш участок расположен рядом с дорогой? Тогда идеальным вариантом станет забор из профнастила – металлических листов наподобие шифера. Такое ограждение будет смотреться стильно и внушительно. Но для его установки потребуется залить надежный фундамент, что при ограждении большого участка может ударить по кошельку.

Достоинства:

  • снижает уровень шума, устойчив к выгоранию на солнце, долговечен;
  • не горит, не требует постоянного ухода;
  • выпускается в разных дизайнерских вариациях: под камень, кирпич, дерево и т.д.

Недостатки:

  • большая парусность (низкая сопротивляемость ветру);
  • появление ржавчины на пролетах, сложность покраски;
  • выглядит громоздко, ограничивает приток воздуха.

Несмотря на недостатки, такой тип забора пользуется огромной популярностью, потому что качество и цена все же перевешивают любые его минусы. Что касается возведения конструкции, то она достаточно проста. К металлическим столбам приваривают поперечные лаги (металлические трубы) и затем крепят на них листы профнастила. Для соединения рекомендуется использовать не саморезы, а заклепки.

Если забор из металлопрофиля выше 2 м, лучше использовать три лага. Это придаст конструкции жесткость и прочность.

4 Пример расчета количества листов по площади

Возьмем тот же С10-1000-0,6 для монтажа на участок стены площадью 83,5 м2 и высотой 3,5 м. Допустим, что профлист был приобретен длиной по 1,5 м. Нахлест по высоте (длине листа), предположим, должен быть 10 см.

Как выбрать профлист – размеры: ширина, длина, толщина. Все тонкости правильного выбора от А до ЯПрофиль С10 для монтажа на стену

  • А теперь – рабочая площадь листов: 1,4 * 1 = 1,4 м2.
  • Определяем полезную длину материала: 1,5 – 0,1 = 1,4 м.
  • Вычисляем количество материала: 83,5/1,4 = 59,64. Округляем до 60.
  • Теперь выясняем, с каким запасом необходимо приобрести профлист. Для этого сначала рассчитываем длину участка стены: 83,5/3,5 = 23,86 м.
  • Определяем, во сколько рядов ляжет материал при заданной высоте участка стены в 3,5 м: 3,5/1,4 = 2,5, где 1,4 м – полезная длина наших изделий С10.
  • Полученное значение округляем до 3 рядов. Длина каждого 23,86 м, а рабочая ширина листов 1 м, значит, их количество в одном: 23,86/1 = 23,86 шт.
  • Округляем до 24. А общее нужное количество листов определяем умножением этой величины на число рядов: 24*3 = 72 шт, а сначала было рассчитано 60.
  • Материал, по площади примерно равный в сумме 12 листам, пойдет в обрезь (отходы), так как, уложенный в ряды, он будет выше необходимых 3,5 м.

Из этого примера хорошо видно, что прежде, чем начать расчет нужного количества листов, следует определить основные характеристики не только материала (рабочие размеры), но и покрываемой им поверхности – длину и ширину. Затем, приблизительно прикинув соотношение последних к просуммированным параметрам используемых изделий, можно выбрать способ вычислений – по длине, ширине, рядам или площади.

Как выбрать профлист – размеры: ширина, длина, толщина. Все тонкости правильного выбора от А до ЯРабочие размеры материала

Выполнив расчет, все-таки следует сделать проверку другим методом и при необходимости добавить еще какое-то количество про запас. Оптимальный способ, чтобы было поменьше отходов – сначала подобрать профлист с размерами, которые позволят его наилучшим образом разместить на покрываемой площади, а уже потом делать вычисления нужного количества материала.

Какую можно выбрать?

Когда необходимо возвести забор, лучше прислушаться к следующим советам специалистов, как выбрать подобные материалы и на что обратить внимание при установке

  1. Оптимальная толщина металла составляет 0,5 мм. При этом наиболее часто используемой маркой материала является С8. У подобного листа толщина может варьироваться от 0,5 до 0,8 мм, а ширина листа составляет 1,2 м. Но следует учесть, что рабочая ширина будет несколько меньше, так как часть этого параметра уйдет под крепление в стойке. Таким образом, ширина одного пролета секции составляет 1,15 м. Этих параметров профиля хватает для того, чтобы обеспечить надежность конструкции с точки зрения механической прочности и долговечности эксплуатации.
  2. Что касается длины листа, то она может быть разной, и каждый собственник подбирает ее исходя из собственных потребностей и будущих особенностей дизайна конструкции забора. На рынке можно встретить длины профлистов в следующем размерном ряде – 1,06 м, 1,2 м, 2,3 м, 6м. Но это не значит, что секции забора придется брать обязательно исходя из данных параметров. Нарезать можно любую длину, согласовав ее предварительно с заказчиком.
  3. Для забора высотой 2 м и более необходимо делать 3 лаги крепления. Если высота меньше данного параметра, то крепление осуществляется на 2 лаги. В любом случае необходимо обеспечить минимальную жесткость, чтобы конструкция не прогибалась и не перекашивалась под воздействием механической нагрузки или под собственным весом.
Популярные статьи  Как обустроить гардеробную из кладовки?

Определить нагрузку на заборный лист смогут профессионалы. Поэтому при возведении подобной конструкции стоит прибегнуть к их помощи. К тому же именно они смогут установить заградительную конструкцию, соблюдая всю последовательность технологии. А значит, собственник сможет, не беспокоясь и не переделывая конструкцию, наслаждаться безопасностью и добротным внешним видом.

Профнастил для крыши: размеры листов и их виды

Сегодня профнастил – самый распространенный способ в кровле и монтаже. Применяют его при сооружении заборов, кровли крыши, облицовки стен. Материал представляет собой волнообразный лист с полимерным покрытием. Монтаж профнастила не составляет труда, и справиться с ним можно самостоятельно или с одним помощником.

Размеры профнастила и виды листов:

  1. Несущий профнастил (сокращенно обозначается буквой Н). Считается самым прочным и устойчивым к внешним механическим воздействиям. Из него строятся гаражи, цеха, склады и остальные постройки, которые должны отличаться высокой надежностью.
  2. Стеновой профнастил (маркируется буквой С). Его надежность и долговечность не такая высокая, как у несущего, волна его меньше, априменяется он только в облицовке.
  3. Несуще-стеновой (НС) – самый распространенный и универсальный. Он помогает и в кровле, и в строительстве заборов, и в облицовке стен. Высота его волны может составлять от 35 до 44 мм.

После буквенной маркировки обычно указывается цифровая, которая обозначает высоту профиля. Чем больше волна, тем мощнее металлический лист. При создании ограждений допускается использование листа невысокой гофры, а для возведения зданий или кровли применяются более объемные листы.

При выборе материала следует учесть его дополнительные характеристики, например, покрытие листа:

  • оцинковка. Является дешевым и недолговечным вариантом, однако самым распространенным;
  • алюцинковое покрытие. Состоит из алюминия и кремния, за счет этого предотвращает лист от повреждений, царапин и прочих механических воздействий;
  • глянцевое красочное покрытие позволяет окрасить лист в любой цвет поверх защитного слоя;
  • матовое покрытие гарантирует повышенную износостойкость;
  • пластизол. Позволяет создать текстурную отделку под дерево, кожу и пр. Стойкий к внешним воздействиям, переносит любую температуру;
  • пураловое покрытие. Гарантирует срок службы листа до пятидесяти лет;
  • красочное покрытие ПВДФ защищает материал от ультрафиолета и прочих химических воздействий.

Профнастил с полимерным покрытием востребован больше, так как полимерная пленка обеспечивает противостояние коррозии. Цвет листа не меняет в течение 10 лет благодаря верхнему лакокрасочному покрытию.

Помимо оцинковки листа, нередко применяется и алюмокремнивое покрытие. Оно более стойкое к внешним факторам, а также отличается долговечностью.

Чтобы с листом было удобно работать, его размер не должен быть больше, чем четыре метра. Длина профнастила может быть разной, зависит это только от желания заказчика

Но при расчете профнастила для крыши, важно учесть не только длину ската крыши, но и размер козырька

Ширина листа варьируется от 1 м до 1850 мм. Толщина профилируемого листа бывает от 0,4 мм до 1 мм. Здесь чем выше значение, тем прочнее профлист.

Высотой профнастила считается величина пространства между двумя волнами. Ее значение составляет от 15 мм до 130 мм.

Основные виды профнастила конкретно для кровли крыши:

  1. Профнастил С8 – самый бюджетный вариант. Его использование допускается исключительно только для покрытия на короткое время, например, в течение ремонтных работ.
  1. Профнастил C Позволяет сэкономить на кровельных работах благодаря небольшой ширине в местах перехлеста листов.

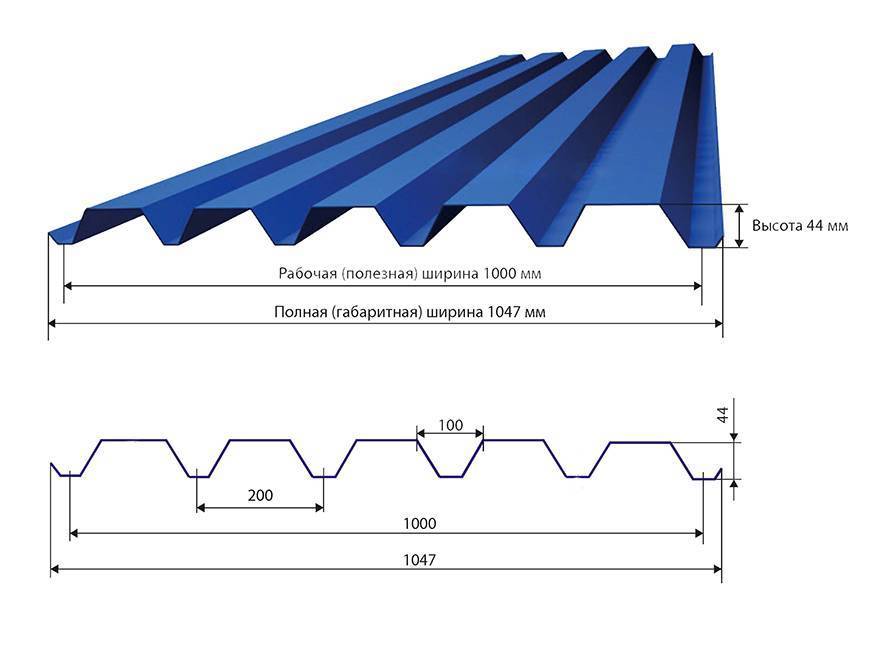

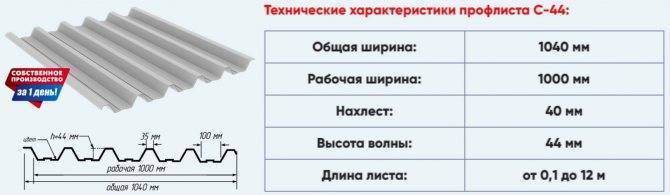

  1. Профнастил С44. Применяется для возведения сооружений, которые должны быть стойкими к большим нагрузкам, так как его толщина больше, чем у других видов.

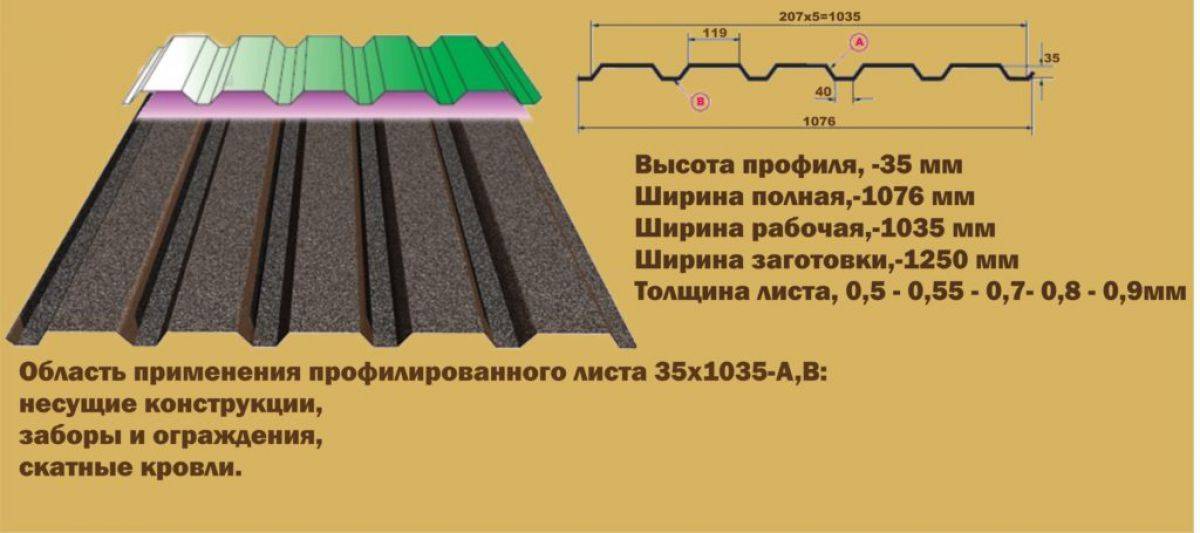

  1. Профлист НС35. Необходим при постройке каркасов, быстромонтируемых зданий и щитовых конструкций.

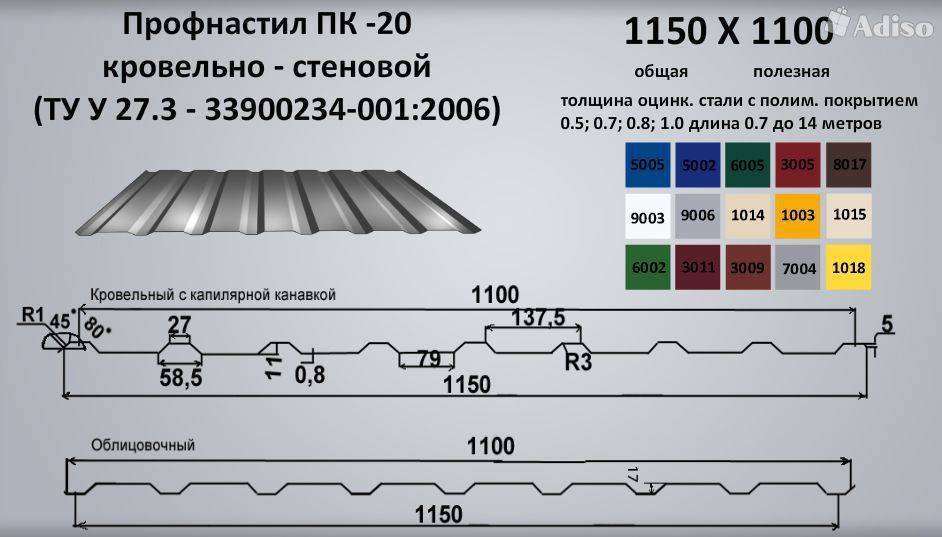

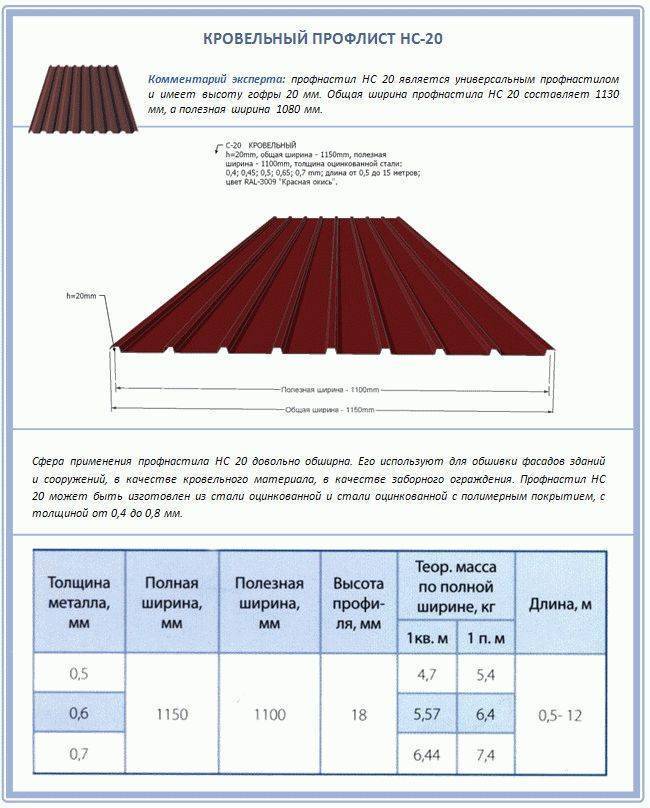

  1. Профлист МП20 – самый универсальный. Жесткость у него выше, чем у С8, а внешний вид куда приятнее. Более того, этот вид не поддается коррозии, а его монтаж разрешается проводить в любую погоду.

Также существует профлист МП20. На вид он прозрачный, изготавливается из поликарбоната, хорошо смотрится в сочетании с непрозрачными листами, а зачастую помогает решить проблему внутренней освещенности помещения.

Таким образом, профнастил имеет ряд преимуществ, в сравнении с любым другим покрытием, благодаря цветовому разнообразию, большому выбору нужных размеров, а также легкости материала и длительным сроком службы.

Какой профнастил лучше для забора исходя из критерия долговечности?

Самое недорогое и наименее долговечное – это цинковое защитное покрытие. Более надежно покрытие из «алюцинка», состоящее из 45% цинка, 55% алюминия и 1,6% кремния.

Однако большинство застройщиков выбирая, из какого профлиста делать забор, отдают предпочтение профилированному листу с цветным полимерным покрытием, которое наносится для дополнительной защиты профиля поверх слоя цинка или алюцинка.

Существует несколько видов полимерных покрытий профнастила:

  • полиэфирная краска (такое покрытие называют полиэстером);
  • пластизол (смесь поливинилхлорида и различных пластификаторов);
  • полиуретаново-полиамидная краска (так называемый «пурал»);
  • поливинилдифторидно-акриловая окраска (ПВДФ).

Все полимерные покрытия отличаются друг от друга по своим свойствам и стоимости. Поэтому, какой профнастил использовать для забора, нужно решать в зависимости от условий эксплуатации ограждения. Так, например, для жителей побережий южных морей хорошо подойдет профнастил, окрашенный поливинилдифторидно-акриловой краской. Это покрытие отличается исключительной стойкостью к воздействию ультрафиолета и аэрозолей агрессивных химических веществ.

При этом, решая, профнастил какой марки подойдет для забора лучше всего, нужно не забывать о том, что профлист с покрытиием из пластизола, пурала и ПВДФ стоит дороже аналогичного профнастила с полиэстеровой окраской.

Профнастил или поликарбонат? Как выбрать материал для навеса

Навесы на приусадебных участках строят для различных целей: защиты автомобиля от осадков, укрытие зоны отдыха или места хранения хозяйственного инвентаря.

Легкое сооружение привлекает простотой конструкцию и несложностью технологии. задача – правильно подобрать материал навеса. Среди наиболее популярных вариантов называют профлисты и поликарбонат. Каждый из материалов имеет свои достоинства и минусы, которые нужно учитывать при проектировании навеса.

Материал для сооружений

Профнастил и поликарбонат имеют ряд общих преимуществ, среди которых:

  • долговечность эксплуатации;
  • привлекательный внешний вид;
  • легкий вес;
  • доступная стоимость;
  • простота установки, которую вполне можно выполнить самостоятельно;
  • экологическая чистота.

Технология изготовления навесов из данных материалов также имеет много общего: вначале выполняют каркас из металлического профиля, на который затем крепят защитные листы.

Однако есть ряд существенных различий, которые обусловлены особенностями производства профнастила и поликарбоната.

Поликарбонат для навеса

Листы поликарбоната можно разделить на две большие группы:

Первый представляет собой один полимерный слой определенной толщины (от 2 до 20 мм), окончательная форма которому придается в процессе изготовления. Прочные готовые листы при небольших размерах навеса часто монтируют без каркаса – их прочность достаточно высока для того, чтобы выдержать потенциальные нагрузки.

Популярные статьи  Дизайн-проект двушки в брежневке

Сотовый поликарбонат более распространен благодаря своей универсальности.  Материал представляет собой прозрачные или матовые панели различных цветов, в которых два или более слоев пластика соединены ребрами жесткости.

Среди ключевых достоинств поликарбоната называют:

  • отличные тепло- и шумоизоляционные свойства ячеистой структуры;
  • возможность гибки при монтаже сложных форм;
  • хорошая прочность;
  • задерживают ультрафиолетовые лучи;
  • стойкость к воздействию экстремальных температур (вплоть до «минус» 40 градусов).

Монтаж листов поликарбоната на каркас производится с помощью болтов или саморезов. Особенность материала – в простоте порезки на мерные длины любых режущим инструментом. Перед монтажом нужно тщательно осмотреть материал: монтаж поврежденных при транспортировке или порезке плит запрещен, поскольку это чревато разрушением конструкции под нагрузками.

Поверхность поликарбоната имеет покрытие для защиты от ультрафиолетовых лучей. Для того, чтобы не повредить ее, производители проклеивают защитную пленку, которую снимают только после окончания монтажа.

Поликарбонат – достаточно хрупкий материал. При строительстве каркаса не следует прикладывать большие усилия. При крепеже обязательно учитывают тепловое расширение.

Кромки сотового материала закрываются специальными лентами и торцевыми профилями. Между собой листы соединяются с помощью стыковочных профилей, для герметичности дополнительно используется силикон.

Профнастил для навеса

Профнастил представляет собой тонкий катаный лист (толщиной в доли миллиметра) с профилированной поверхностью и нанесенным полимерным защитным (антикоррозионным) покрытием.

В зависимости от формы волны и толщины металла различают несколько видов профилированного настила:

  • стеновой;
  • кровельный;
  • универсальный.

Для небольших навесов чаще всего используют первую разновидность, которая отличается меньшей толщиной, мелкой, почти гладкой, волной и небольшой стоимостью. Крупные сооружения выполняют из универсального и даже кровельного профнастила.

Главное преимущество профнастила перед поликарбонатом в том, что он (при правильно подобранном типе) способен выдерживать существенные динамические и статические нагрузки.

Монтаж профнастила предельно прост: листы крепятся к поперечинам при помощи специальных саморезов с защитной шайбой при помощи самореза. Соседние листы кладутся с нахлестов в одну волну (при необходимости можно проложить стой уплотнителя) и соединяются в общую конструкцию заклепками.

Подводя итоги

Профнастил и поликарбонат – отличные материалы для устройства навесов различных конструкций. Общие сильные стороны – легкий вес, простота монтажа и привлекательный внешний вид, дополняются своими позитивными характеристиками каждого из материалов.

Поликарбонат достаточно гибок, что позволяет использовать его для монтажа навесов сложных форм. Еще одна отличительная особенность – отличная защита от вредного ультрафиолетового излучения. Выбор прозрачного или матового типа, а также цвета материала позволяет добиться нужной степени освещенности.

Особенности профиля

Профлист для кровли должен выдерживать атмосферные и эксплуатационные нагрузки, активно отводить влагу, попадающую на крышу. Эти свойства во многом определяются высотой и конфигурацией профиля. Чем выше волна – тем большие нагрузки способен выдержать материал .

При оценке конфигурации обратите внимание на наличие дополнительных продольных ребер жесткости – такой материал более устойчив к высоким нагрузкам. Ребра жесткости на листах с трапециевидным профилем располагаются на гранях трапеций либо между основаниями

Материал с увеличенной продольной жесткостью можно монтировать на плоскую кровлю, при монтаже скатных конструкций разрешается увеличить шаг обрешетки.

Профиль с увеличенной продольной жесткостью

Для обустройства кровли используется несущий профлист (Н) или универсальный (НС). Для легких навесов допускается применение стенового (С).

Специализированный кровельный профлист отличается от обычного несущего наличием капиллярной канавки, которая расположена на краю листа, который перекрывается сверху соседним элементом. По капиллярной канавке отводится влага, которая проникла под настил.

Характеристики некоторых популярных марок профиля Если кровельный профлист выполнен из стали тоньше 0,5 мм, край капиллярной канавки легко деформируется при погрузке или разгрузке, в ходе подъема материала на крышу и монтажа. В этом случае канавка не может выполнять свою функцию, и влага попадает внутрь кровельного пирога.

Чтобы приобрести необходимое количество кровельного материала, необходимо выполнить соответствующие расчеты, в которых учитывается площадь поверхности скатов, конструкция крыши, а также тип профиля и соответствующие ему стандартные размеры листа профнастила.

Расчет длины листа

Если в качестве покрытия выбран профнастил для крыши, размер листа и цена материала должны быть указаны в проектно-сметной документации наряду с его маркой.

В идеале длина листа должна соответствовать размерам ската, чтобы не приходилось монтировать каждую полосу из нескольких элементов. Такое покрытие устойчивее к нагрузкам и протеканию. Но следует учесть, что профлист длиной более 6 метров сложно поднять на крышу и закрепить не деформировав.

Если для укладки кровли решено приобрести материал стандартного формата, требуется рассчитать, сколько листов уйдет на монтаж одной полосы. Вычисления ведутся по формуле N=(A+B)/D, при этом

  • А – длина ската;
  • В – длина края листа, который должен выступать за обрез карниза (5-10 см);
  • D – длина профилированного листа;
  • N – количество листов.

Далее выполняют расчет по формуле N1=N+N×C/D, при этом

  • С – длина нахлеста (от 15 до 20 см, точное значение указывает производитель).
  • Затем полученные значения (N и N1) суммируются и округляются до целого числа.

Расчет ширины листа

Чтобы рассчитать, сколько листов профнастила будет уложено по ширине ската, надо ширину ската (протяженность по горизонтали) разделить на полезную ширину кровельного листа. К полученному результату прибавляют 50 мм на карнизные выступы. Для каждого ската сложной крыши расчет следует выполнить отдельно.

Монтаж профиля на кровлю Крупные обрезки рационально использовать для монтажа покрытия на других участках кровли. При этом на каждом из скатов листы монтируются располагаясь только в одну сторону, а обрезок может оказаться симметричным, и его нельзя будет установить из-за разницы в величине полки замка. Это следует учитывать, проектируя и рассчитывая покрытие кровли.

Заключение

Профнастил, размеры которого зависят от марки материала и выбора длины элемента – простой в монтаже и практичный материал для кровельного покрытия. Без учета размеров профлиста для крыши невозможно грамотно спроектировать кровлю и приобрести оптимальное количество материала.

Прозрачный профлист МП20

Главной особенностью этого материала является его прозрачность. Изготавливают такой профилированный лист из поликарбоната (подробнее: «Поликарбонат листовой»). Основной областью применения прозрачного МП20 является создание прозрачных вставок в кровельных и стеновых конструкциях.

Линия производства профнастила, детально на видео:

Прозрачный профнастил отлично сочетается с листами марки МП20 (непрозрачными). Остекление таким методом не требует создания громоздкой обвязки, как например в случае с установкой стеклопакетов. Применение прозрачного профлиста позволяет удешевить и упростить задачу освещения внутренних помещений.

Прочтите также: «Профнастил — размеры листа».

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
