Настройка
Организация цифрового телевидения проста, однако требует внимания и соблюдения четких рекомендаций. Ниже рассмотрен поэтапный процесс по подключению.
Монтаж антенны
Перед поиском каналов нужно выполнить правильную установку антенны и подключение к телевизору. Для поиска удачного места антенны достаточно подключить ее к телевизору напрямую и проверить уровень регистрируемого сигнала, т.к. расшифровка на него не влияет. Качественная работа цифровых эфирных каналов возможна только при показателе от 65%. На качество поступающего сигнала влияют следующие факторы:
- Расстояние от ретранслятора. Если он далеко нужна наружная антенна с большой длинной стрелы (от 2-х метров). Если телевышка ближе 10 км, с приемом справится активная комнатная антенна.
- Присутствие преград. В условиях сверхплотной застройки невозможно принять цифровой сигнал напрямую от вышки. Нужна плоская или пространственная антенна с возможностью уловить отраженный сигнал.
- Длина и качество кабеля. При транспортировке по нему сигнал сильно ухудшается и нужно стараться минимизировать расстояние от антенны до телевизора (ресивера). Если это не удается, потребуется использовать активную антенну и задействовать усилитель.
Если все факторы учтены и выбрана правильная антенна — с качеством сигнала проблем не будет.
Внимание! Пакеты 1-го и 2-го мультиплекса вещают с разных ретрансляторов (РТРС-1 и РТРС-2) и для просмотра 20 цифровых ТВ-каналов антенна должна принимать сигнал с обоих излучателей. Если обе телевышки установлены в разных сторонах, прием с них может обеспечить только плоская антенна.
Подключение оборудования
Если используется современная модель телевизора с ТВ-тюнером, достаточно подключить приемник к нему с помощью антенного кабеля. Он подсоединяется, как и приемник МВ аналогового вещания — к разъему RF IN.
При использовании ресивера ситуация с подключением сильно усложняется. Нужно одновременно рассматривать присутствующие в устройствах разъемы и разрешение телевизора. Если используется умный телевизор высокого разрешения, подключение выполняется только с помощью hdmi-кабеля. Другие провода не имеют пропускной способности, достаточной для трансляции высокой четкости.
Если в телевизоре есть только разъем под «тюльпан» (RCA: провод с 3-мя штекерами белого, желтого и красного цвета), разрешение его экрана рассчитано на показ изображений с четкостью не выше Full-HD (1080p), с которой вещает большинство каналов цифрового ТВ DVB-T2.
У старых телевизоров, кроме антенного входа, есть только один разъем под витую пару (AV: провод с двумя штекерами желтого и белого цвета). Данный кабель способен передавать изображение в формате Full-HD, однако разрешение такого телевизора будет не выше 720p (HDTV).
Перед следующим этапом настройки нужно проверить правильность подключения ресивера к телевизору. Первым делом проверяется уровень сигнала. Если он ниже 55% — 65%, проблема в неудачной установке антенны, нужно вернуться к описанию предыдущего этапа настройки и проверить ее по всем пунктам. В случае отображения 20%-го сигнала или ниже используется неисправный приемник или кабель, т.к. это нормальный показатель без подключенной телевизионной антенны.
Если же отображается уровень сигнала более 65%, можно приступить к настройке цифровых каналов.
Частые причины отсутствия сигнала
В большинстве случаев причины того, что телевизор пишет «нет сигнала», заключаются в следующем:
- сломалось само оборудование;
- ведутся профилактические работы;
- воздействуют внешние факторы: высокие или низкие температуры, осадки, пыль и т. д.
Решить эти проблемы достаточно легко, но нежелательно пытаться исправить возникшую поломку самостоятельно. Лучший выход — обратиться к специалистам.
Поломка техники
Если нет сигнала в телевизоре, перед диагностикой обязательно нужно рассказать мастеру, какой тип подключения используется. В зависимости от используемого оборудования могут быть следующие причины появления надписи «Нет сигнала»:
- обрывы соединительного кабеля;
- поломанная антенна или спутниковая тарелка;
- вышедший из строя спутниковый конвертер.
Иногда определить, что на кабеле появился разрыв, можно при визуальном осмотре. Но в большинстве случаев требуются специальные инструменты для диагностики. Провод может оборваться как на любом участке длины, так и возле штекера. Если был установлен некачественный кабель, через некоторое время качество изображения и передачи сигнала цифрового телевидения может ухудшиться. Лучший выход из ситуации — замена провода на новый и дорогой. Если проблема была в нем, прием сигнала восстановится.
Довольно частая причина плохого подключения у пользователей антенн и спутниковых тарелок заключается в поломке оборудования. Это может произойти, например, при падении большого количества снега зимой или ранней весной. Специалист определит сложность поломки и возможность ремонта, после чего заменит вышедшие из строя детали или все устройство целиком.
Иногда сигнал от спутниковой антенны перестает идти из-за того, что она установлена неправильно
Для идеального приема сигнала важно надлежащим образом расположить тарелку. Необходимо узнать на сайте провайдера (например, Триколор) калькулятор углов, затем указать координаты спутника и свое текущее местоположение
После этого антенна нацеливается в нужную сторону, исходя из полученных данных. Улучшить качество сигнала можно при помощи антенного усилителя.
Нередко проблема кроется в неисправности спутникового конвертера. Это устройство устанавливается на тарелке и используется для понижения частоты сигнала, передаваемого спутником. Чинить конвертер обычно нет смысла, его полностью заменяют на новый. Процесс установки устройства довольно сложный, поэтому его стоит доверить в руки мастера.
Профилактические работы
Обычно компании-провайдеры сообщают своим клиентам о грядущих запланированных ремонтных работах. Но иногда поломка происходит внезапно и предупредить пользователей не получается. Можно легко определить, действительно ли ведутся работы, из-за которых на экране появляется надпись «Проверьте подключение» или «Нет сигнала». Необходимо нажать кнопку Menu на пульте от ресивера. Если причина в провайдере, то в главном меню появится соответствующая информационная надпись. Такой способ проверки подходит только для пользователей спутникового ТВ.
К сожалению, сделать с этим ничего невозможно, придется ждать, пока технические работы закончатся. Обычно провайдеры стараются их не растягивать и заканчивают в течение дня.
Если есть подозрение, что во всем виноваты не техработы, а обрыв кабеля за пределами квартиры, стоит позвонить в техническую поддержку и оставить заявку на выезд мастера. Такие компании, как Ростелеком и МТС, стараются решить проблему в течение суток.
Внешние факторы
Антенна — устройство, за которым нужно периодически ухаживать. Если владелец заметил, что на устройстве скопилась уличная пыль или намерз лед, необходимо тщательно очистить поверхность от загрязнений. При падении больших масс снега и льда весной антенна может немного сдвинуться и перестать нормально ловить сигнал. В таком случае нужно ее постоянно поправлять согласно данным об оптимальных координатах, которые можно узнать у провайдера. Сдвинуть или повредить тарелку может и сильный дождь или град.
Часто прохождению сигнала мешают ветки или любые другие посторонние предметы, располагающиеся прямо перед антенной. При возможности нужно постараться их убрать, а ветки спилить. Если избавиться от препятствий невозможно, придется перевесить тарелку на другое, более удобное место.
Периодически чашу антенны нужно осматривать, чтобы проверить, не попали ли туда посторонние предметы. Они мешают нормальному приему сигнала и могут вызвать рябь на экране телевизора. Это особенно касается металлических предметов. Порой тщательная очистка чаши помогает наладить прием телеканалов.
Может ли телевизор работать без антенны?
Наряду со сложившимися стереотипами использования отживших приёмо-передающих систем аналогового ТВ, включая аналоговое телевидение, в памяти целого поколения людей доцифровой эпохи запечатлелись почти ностальгические воспоминания о качестве такого телевещания с частыми помехами, плохими изображением и звуком, необходимостью регулярно поправлять антенну, иногда даже постучать по телевизору для поправки качества трансляции.
Однако платить за кабельное ТВ с весьма ограниченным количеством и неудовлетворительным набором каналов сегодня также готовы не все. Учитывая это, закономерно желание многих уйти от необходимости использования обоих вышеописанных вариантов. Но возможно ли смотреть телевизор без антенны?
Ещё относительно недавно это казалось невероятным, ведь все атрибуты аналогового ТВ были повсеместно и нередко встречаются до сих пор. В настоящее время эти устройства ускоренным темпом утрачивают актуальность.

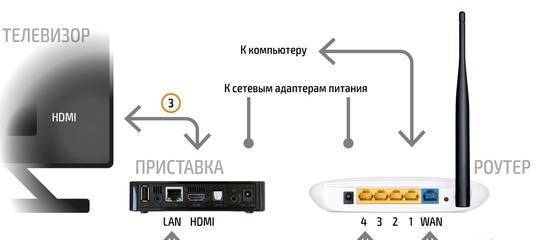

Внедрены альтернативные аналоговому телевещанию способы просмотра телевидения в отличном качестве. Существуют такие варианты:
- посредством использования IPTV доступа;
- с помощью декодера;
- в приложениях телеканалов в Смарт ТВ.
Для обеспечения массового просмотра интерактивного ТВ на рынке услуг работает достаточно много провайдеров, которые предлагают качественное обслуживание, оптимальную абонплату и многообразие ТВ каналов, удовлетворяющее любые запросы зрителей.
При небольшой скорости доступного интернета лучше выбрать декодер. Для функционирования потребуется антенна, которая к нему подключается. В моделях телевизоров нового поколения бывают встроенные цифровые приёмники, однако без антенного устройства в обоих случаях обойтись невозможно.
В итоге, по сути, речь идёт о фактическом наличии 2-х современных вариантов безантенного доступа к телетрансляции:
- Посредством интернета.
- Через цифровой тюнер.
OnLime TeleCard — ЦИФРОВОЕ TВ без ПРОВОДОВ
Главное достоинство OnLime TeleCard
заключается в том, что для просмотраЦифрового TB Вам НЕ нужно покупать и устанавливать в квартире дополнительное оборудование, не говоря уже о прокладке каких-либопроводов .
Даже управление остается привычным. Для настройки и переключения каналов используется родной пульт телевизора.
Подключив OnLime TeleCard
телевизор получает сигнал качественногоЦифрового TB из обычной коллективной антенны.
Единственное условие, которое нужно для просмотра телевидения в Цифровом качестве это, что бы телевизор был оснащен слотом CI+.
Подобным слотом оснащаются все телевизоры, выпущенные после 2009 года.
Стоимость OnLime TeleCard – 3000 рублей
, включает 1 месяц пользования базовым пакетом цифрового телевидения OnLime. Это сделано для того, чтобы Вы начали смотреть телевидение в цифровом качестве сразу после покупки.
Кроме того, Вы можете взять OnLime TeleCard в аренду за 10 рублей в месяц.
Для новых абонентов телевидения OnLime постоянно проводит акции. В течении года действует акция по которой новые абоненты могут смотреть базовые 117 телеканалов цифрового телевидения + каналы Amedia Premium + HD телеканалы ( высокое качество )
Как подключить OnLime TeleCard
При покупке OnLime TeleCard Вы получаете Смарт-карту OnLime, CAM устройство для установки Смарт-карты в телевизор, руководство пользователя на русском языке, гарантийный талон и договор.Установка OnLime TeleCard очень проста Смарт-карту нужно поместить в САМ модуль и все это вставить с слот телевизора. После этого включаете телевизор, который автоматически начинает поиск новых Цифровых телеканалов.
После завершения настройки Вы сразу начинаете просмотр.
OnLime TeleCard
– удачное решение для просмотра цифрового телевидения, рядом с которым комплект спутникового оборудования или приставка декодер IPTV (интернет телевидение) кажутся приборами из прошлого века.
подробная Информация об OnLime TeleCard ( Цифровое Телевидение без проводов … )
ОТДЕЛ НОВЫХ ПОДКЛЮЧЕНИЙ ИНТЕРНЕТ и ТЕЛЕВИДЕНИЯ ПАО «РОСТЕЛЕКОМ» ОНЛАЙМ
Варианты настройки

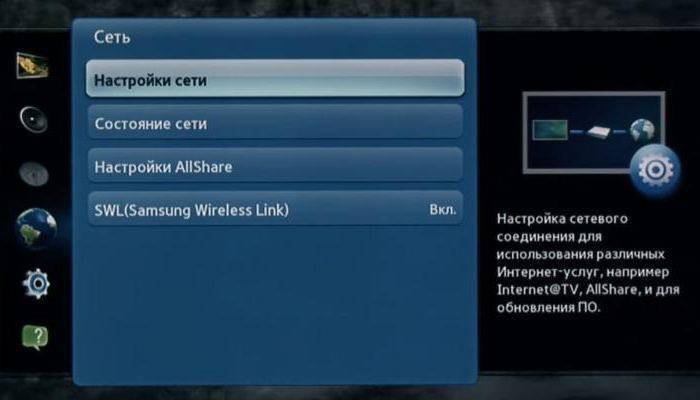

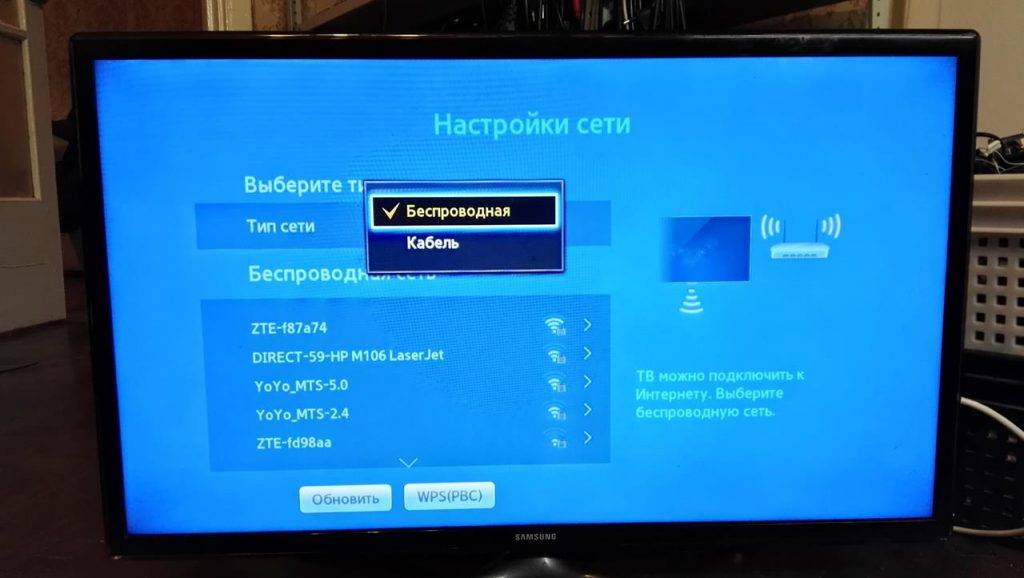

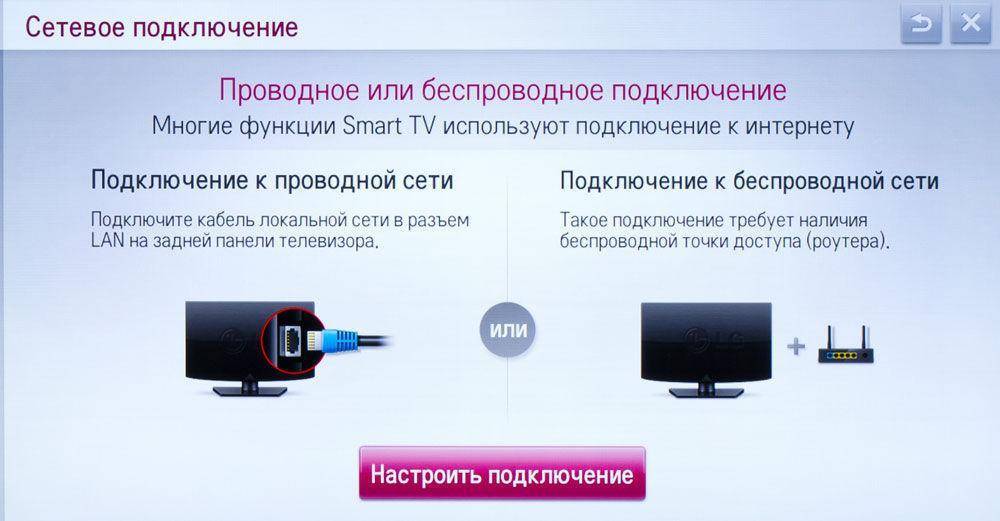

Подключать и настраивать телевизор можно достаточно быстро, поэтому у современных пользователей трудностей обычно не возникает. Если вы выбрали IPTV, первым шагом необходимо подключиться к интернету через телеприемник либо приставку. Затем нужно попасть в основные настройки и выбрать «Сеть». Если пользователь подключен проводным способом, ТВ-устройство не запросит никаких действий, потому как все параметры будут настроены в автоматическом режиме. Если вы планируете работать через вай-фай, следует подобрать необходимую сеть из списка доступных, затем вводим код доступа и выполняем подключение.

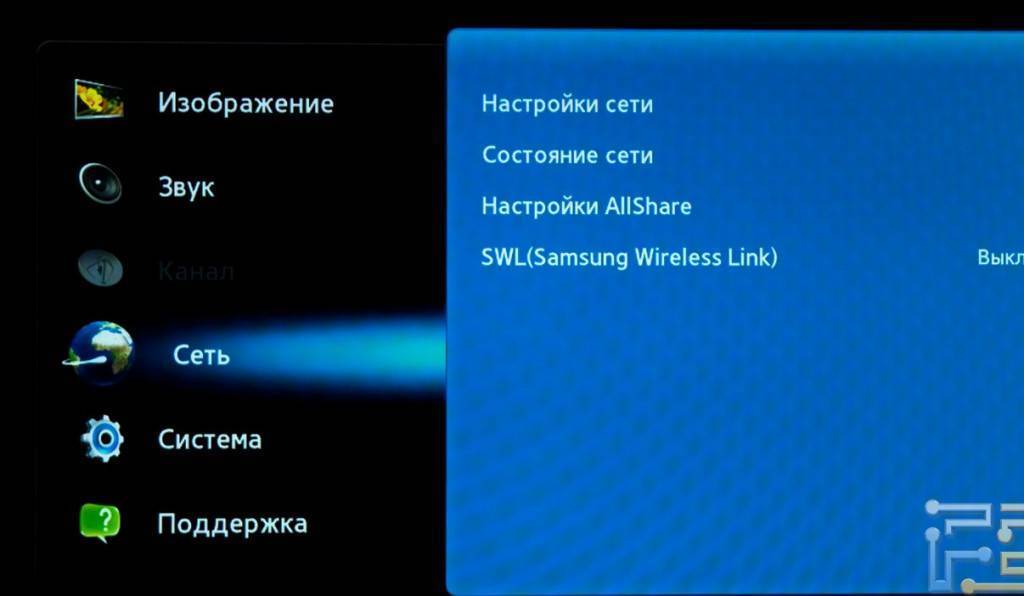

Теперь разберемся с настройками цифрового тюнера. Если цифровое устройство — HDMI шнур подсоединяем к ТВ-оборудованию. Нужно правильно выбрать необходимый разъем, зайти в меню тюнера и выполнить настройку параметров. Цифровое телевидение можно смотреть на даче или в загородном доме. Главное условие – выбрать правильный вариант подключения. Обязательный пункт – перед покупкой приставки убедитесь в том, что она вам необходима. Если на вашем телевизоре уже есть Смарт ТВ, ни приставка, ни антенна не потребуется. Также нужно проверить типы разъемов.
Мы ответили на вопрос, нужна ли антенна для смарт телевизора. Теперь осталось сделать правильный выбор и наслаждаться просмотром телеканалов в цифровом качестве.
Беспроводной адаптер Цифрового Телевидения

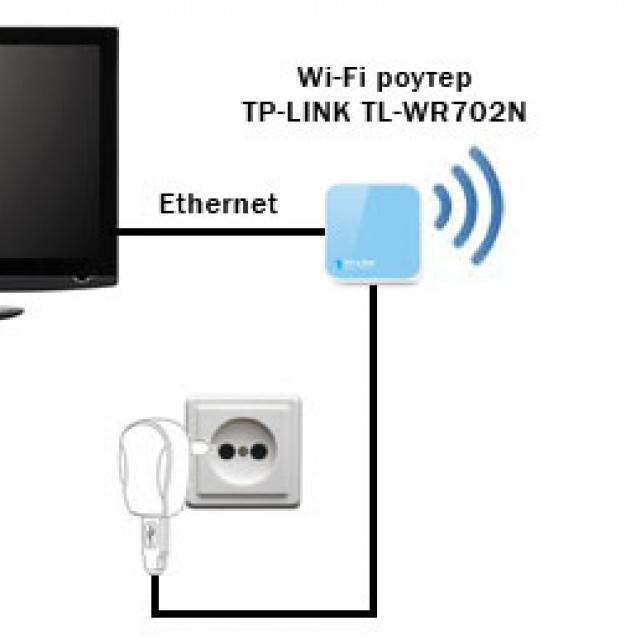

Беспроводное телевидение, можно подключить, в квартире уже сегодняКак работает беспроводной адаптер Цифрового или Интерактивного Телевидения ?
Электрические розетки в любой городской квартире или загородном доме связаны между собой электропроводкой в единую домашнюю электросеть.
С помощью беспроводного адаптера Вы можете передавать сигнал цифрового телевидения ( а также Интернет ) от одной электрической розетки к другой.
Бетонное стены любой толщины не являются препятствием
Вы можете подключить беспроводные адаптеры в разных комнатах и пользоваться Интернет или Цифровым телевидением без необходимости прокладывать провода и делать дополнительные настройки.
Настройки и поиск цифровых каналов
Поэтапная инструкция, как настроить старый телевизор на цифровое вещание, зависит от типа подключения. Если пользователь переходит на новый формат вещание при помощи стандартной антенны, то он сможет сэкономить некоторое количество финансовых средств.
Процедура подключения и настройки цифровой приставки включает в себя следующие этапы:
Покупка антенны. Самым дешевым вариантом является домашняя антенна. Она сможет транслировать бесплатный пакет из 20 каналов. Но качество изображения будет уступать более дорогим аналогам.
Определение направления и положения антенны
При установке купленной антенны важно расположить ее в правильном направлении. От этого параметра зависит наличие помех во время работы телевизионного устройства
Антенну нужно направлять в сторону ближайшей телевизионной вышки. Важно добиться максимально сильного сигнала. Улучшить качество вещания возможно при помощи внешних усилителей. Эти приборы позволяют электромагнитным волнам стабильно проходить сквозь стены помещений или иные препятствия, вызывающие помехи. Также на силу сигнала оказывают влияние такие факторы, как погода, магнитные бури, влажность воздуха, температура и время суток. Важно устанавливать антенну в сухом месте и на открытом пространстве.
Подключение аппаратуры. Для настройки параметров цифрового вещания важно правильно соединить антенну, приставку и телевизор при помощи штекеров и кабелей. При подключении необходимо подобрать соответствующие разъемы для соединителей. В противном случае пользователь может повредить гнездо телевизионного устройства.

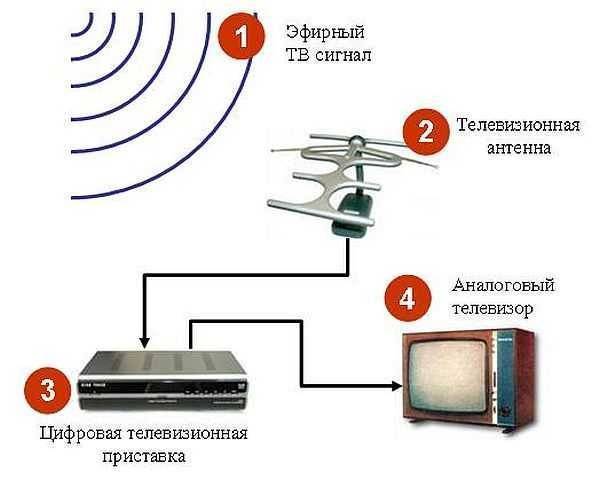

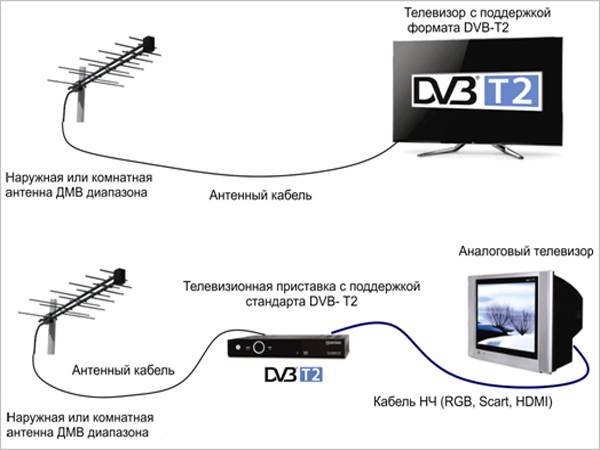

Схема подключения оборудования.

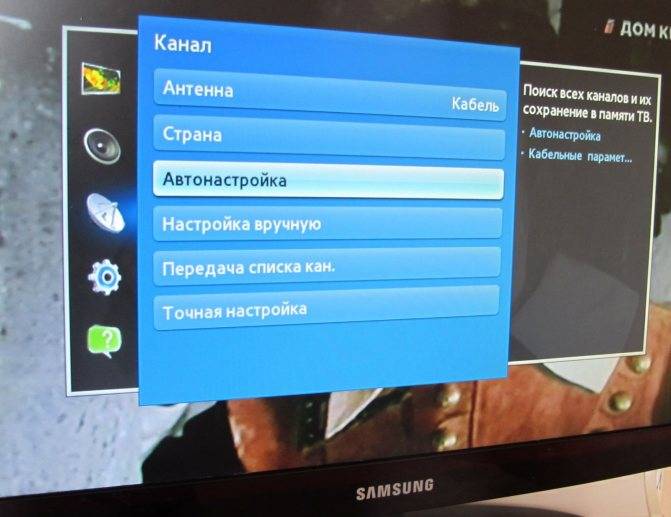

Для активации трансляции в цифровом формате нужно знать, как настроить приставку на 20 каналов. Для нахождения каналов предназначена функция автоматического поиска. В инструкции к телевизору указывается путь включения этой функции. Система ищет необходимые сигналы и устанавливает соединение с антенной.
После нахождения цифровых каналов телевизор начнет трансляцию изображения. При автоматическом поиске можно добиться лучшей частоты вещания, но ручная настройка позволяет сохранить каждый канал в памяти устройства.
В следующем видео наглядно показан процесс подключения цифрового телевидения на старом телевизоре:
Остались вопросы? Задай его в комментарий.
Зигзагообразная антенна Харченко
Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.
Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.
Рис. 15: схема и практическая реализация антенны Харченко
В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.
Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.
Процесс изготовления включает в себя такие этапы:
- Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
- Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба.
Рис. 16: согните проволоку
- Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить.
Рис. 17: полудите концы оловом
- Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
- Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
- Установите антенну на основание и припаяйте к ней кабель.
Рис. 18: подключите кабель к выводам
- Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем.
Рис. 19: место пайки обработайте термоклеем
Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.
Разновидности телевизионных проводов
Если антенный кабель один, то телевизионных проводов большая разновидность. Каждый из них отличается способом вывода информации и внешним видом.
Внимание! Не следует путать антенный и телевизионный провод. Первые используются для приема цифрового сигнала, другие же нужны для вывода на телевизор изображения и звука в привычном виде
Коаксиальный
Самый распространенный тип антенных кабелей, которые уже были рассмотрены в начале статье. Стоить лишь добавить, что к коаксиальным относятся не только антенные кабели, но и любые электрические провода, которые в своей архитектуре включают центральную жилу (их может быть несколько), экран (внешний проводник) и изоляционный материал. Коаксиальный кабеля лучше распространен не только для эфирного ТВ, но и используется провайдерами для организации сети кабельного ТВ.
Композитный
К данному типу относятся любой кабель, от которого отходят более одного разъема. Название отражает многозадачность провода, т.е. передачу сразу нескольких форматов сигнала. В случае с телевидением — это отдельный вывод изображения и звука на телевизор после декодирования. Типичные представители композитного провода — RCA- и AV-кабель для ТВ. Также они используются для подключения видеопроигрывателя, акустики и других аудио-видео устройств к ресиверу или телевизору.
Компонентный
Внешне такие провода схожи с композитными кабелями, однако сильно отличаются принципом работы. Все присутствующие входы выводят изображение, и только один из них вместе с видео передает и звуковой сигнал. Компонентные кабели обладают более высокой пропускной способностью по сравнению с композитными аналогами. Они не предназначены для подключения с отдельным выводом видео и звука, т.е. не совместимы с цифровым ТВ и используются для просмотра мультимедиа с накопителя или интерактивного телевидения.
HDMI | DVI
С развитием широкоформатного телевидения в цифре стало доступно вещание в формате 4K (~4000p). Несмотря на предварительное сжатие в цифру, для трансляции изображения сверхвысокой четкости требуется передать большой объем информации. У ранее существующих проводов не было достаточной пропускной способности, поэтому был разработан новый кабель — hdmi. Если в телевизоре и у ресивера присутствует разъем под телевизионный кабель данного вида, телеустройства поддерживают вывод изображения высокой четкости и рекомендуется их подключать именно с помощью hdmi-кабеля.
Современные Smart телевизоры и ресиверы по возможностям сопоставимы с компьютером и в них присутствует мощный видеоадаптер от 1 ГБ. Хотя у них также присутствует hdmi-разъем, для поддержки видеоигр и других графических приложений нужно выполнять подключение от видеокарты, у которой присутствует разъем VGA. Для этого используется DVI-кабель.
Какой кабель лучше использовать для подключения приставки лучше ориентироваться на максимальное пиксельное разрешение телевизора, т.к. при подключении провода с более высокой пропускной способностью не увеличит четкость вещания, но повысит энергопотребление ресивера.
Как усилить сигнал цифрового ТВ

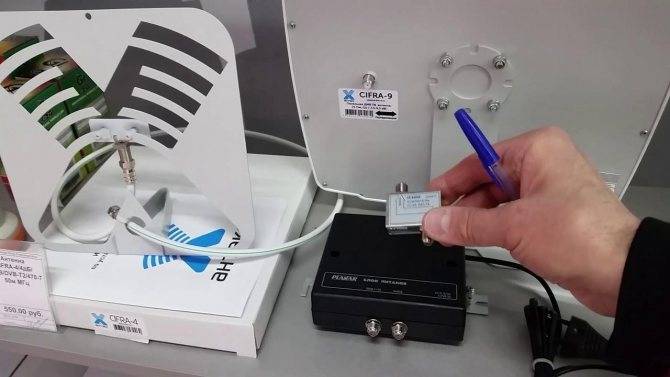

Усиление цифрового телевидения – процедура достаточно простая, поэтому провести ее сможет любой пользователь. Чтобы успешно улучшить сигнал, рекомендуется придерживаться следующих действий:
- Изменить ориентацию антенны. Объект должен направляться строго в ту строну, где установлена телевизионная вышка.
- Использовать самодельный усилитель.
- Добавить несколько вспомогательных антенн.
- Если имеется помехи, позаботиться о том, чтобы рядом не находились металлические конструкции.
- Проверить целостность кабеля и основной антенны.
Во время конструирования самодельного усилителя необходимо выполнить следующие действия:
- Подобрать коэффициент усиления. Данный параметр определяет расшифровку и прием сигнала с определенным качеством. Стоит заметить, что критерий напрямую зависит от показателя КУ. Главное требование при подборе – показатель антенны должен быть ниже мощности усилителя. В противном случае создание конструкции будет бесполезным. Как правило, чтобы обеспечить DBV T2 должным уровнем усиления, потребуется приобрести КУ 32 дБ. Данный показатель будет оптимальным для кабеля с длиной 32 метра. Также немаловажную роль играет сама антенна, так как недостаточный уровень сигнала с большим усилением вызовет лишний шум.
- Правильно направить антенну. Для этого рекомендуется воспользоваться официальным сайтом карта.ртрс.рф., который отображает расположение телевизионных вышек. На главной странице можно увидеть карту, включающую все ретрансляторы и зоны покрытия России. С помощью поисковика стоит отыскать нужную башню в своем городе. Появившаяся карта покажет, какие вышки имеются на указанной территории. Чтобы узнать расстояние до нужной точки, достаточно нажать на свой населенный пункт. Дополнительно будет показана частота вещания, количество мультиплексов и порядок номеров цифровых каналов.
- Подобрать электропитание. Что касается данного оборудования, его особенность заключается в том, что его питание установлено отдельно от основной антенны. На данный момент существует несколько вариантов. К примеру, 5-вольтные усилители рассчитаны для непрерывного вещания DBV T2. Подобное оборудование устанавливается в развлекательных заведениях и зонах отдыха. Также существует 12-вольтные усилители, которые предназначены для домашнего использования. То есть антенн комнатного образца.
Как соединить антенный кабель со штекером
После подготовки кабеля могут возникнуть два исхода: необходимо подключать штекер либо старой, либо новой конструкции. Стоит рассмотреть оба варианта.

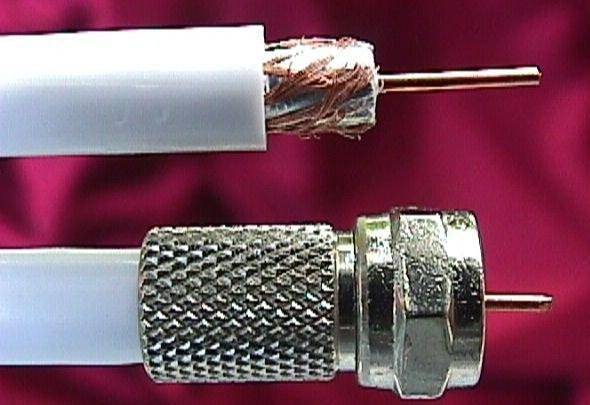

Как правильно подключить антенный кабель к F-штекеру
Для начала необходимо подготовить и разобрать штекер, так как он состоит из нескольких частей. На ранее приготовленный провод нужно надеть одну из частей хвостом с гайкой, а после её зафиксировать. Медную проволоку стоит продеть прямо через отверстие. Если все сделано правильно, то она будет немного выглядывать.
При необходимости удлинения кабеля стоит использовать соединительную бочка.
Теперь к конструкции можно присоединять и несколько видов штекера. Кабель можно в дальнейшем подключить и к телевизору, и к усилителю, и к розетке. Достаточно подобрать правильный штекер. Более подробно о том, как присоединить антенный кабель к современному штекеру, можно посмотреть в этом видео

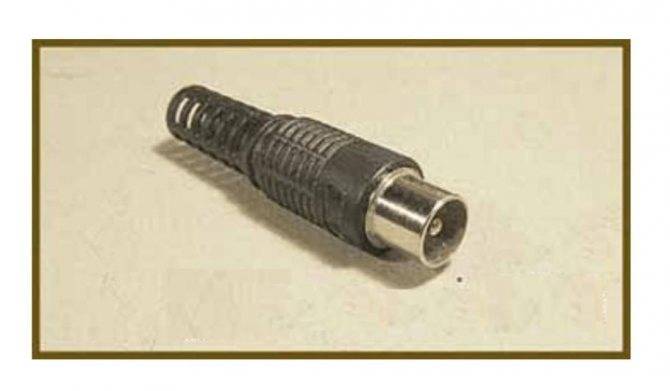

Как присоединить антенный кабель к штекеру старой конструкции
Старую конструкцию также можно встретить. Для её подключения не придется ничего паять, достаточно присоединить его, но отличия от современной конструкции колоссально.
Для этого необходимо:
- Снять пластмассовую часть с коннектора;
- Закрепить её на поверхности кабеля;
- Подготовить провод по инструкции выше;
- Закрепить на кабеле металлическую составляющую;
- Прикрепить часть с пластмассой.
Очень простой процесс, который не отличается сложными махинациями, в отличие от современных штекеров.
